Bike Trailer

If you only want details of the build without the background; look for the different stages/parts in bold.

Desde que empecé a andar en bicicleta quise expandir mis opciones y hacer un trailer y luego cuando empecé a kayak encontré la excusa perfecta para hacer un trailer - de mi barco. Esto significaría que he podido conseguir mi barco rápida y fácilmente a y desde el club house/alrededor de ríos.

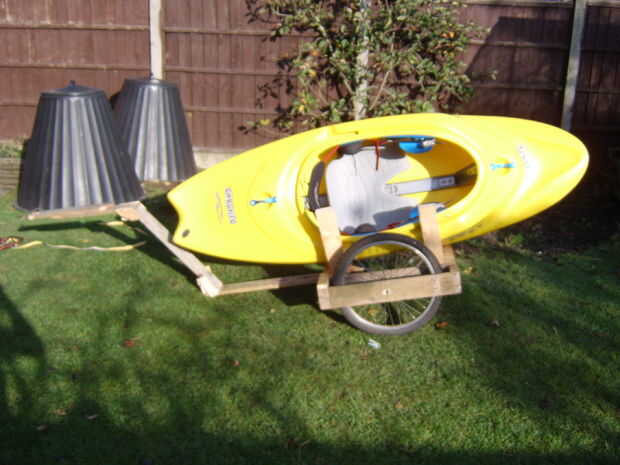

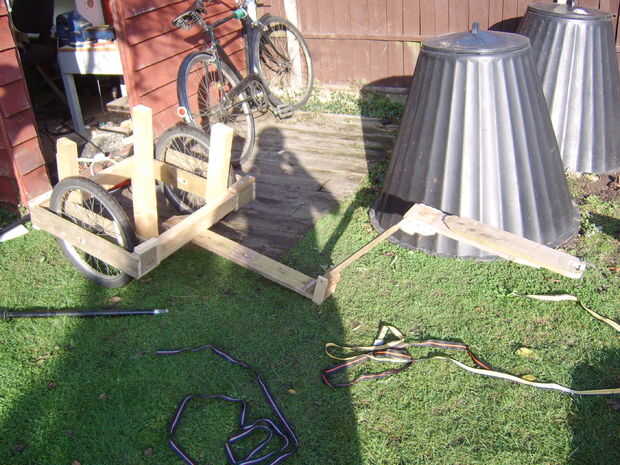

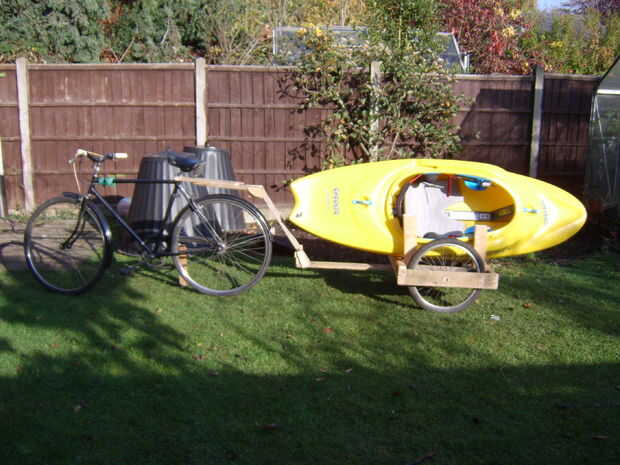

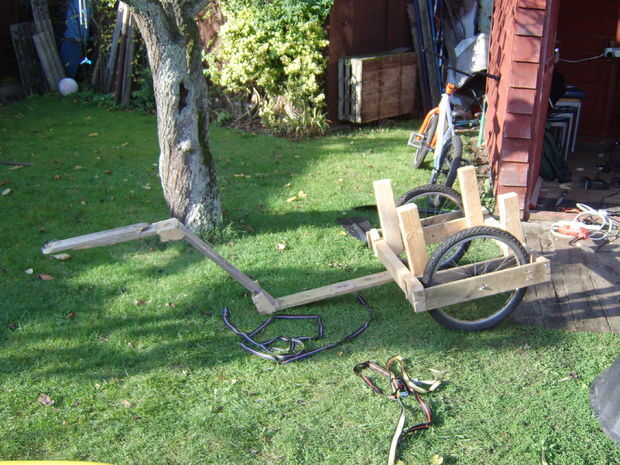

Así que antes de Navidad hice un prototipo de unos palés de madera tenía mintiendo acerca de. Yo solo estaba experimentando en este momento y así el resultado fue un poco un lío. Yo probé esa noche (tarde en la noche cuando los caminos eran claro!) y a mí (y de la familia) lo sorprenden fue un placer! Terminé usando para los próximos meses. Rompió un par de veces pero nada serio. En este punto fue suficientemente fuerte como para llevar más de 80kg!

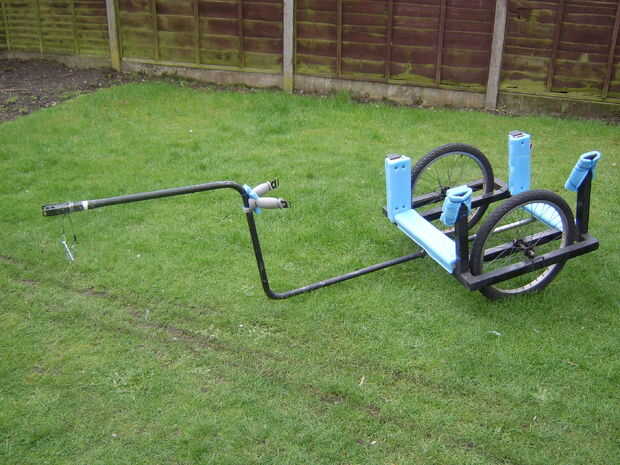

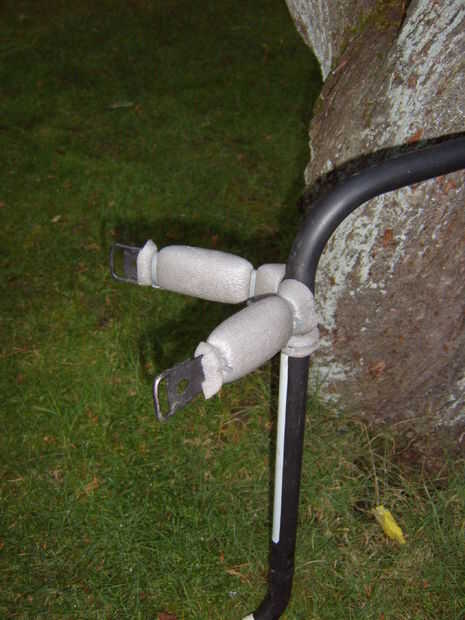

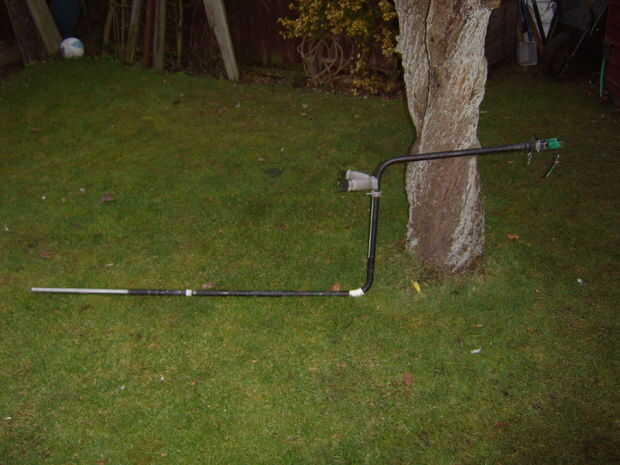

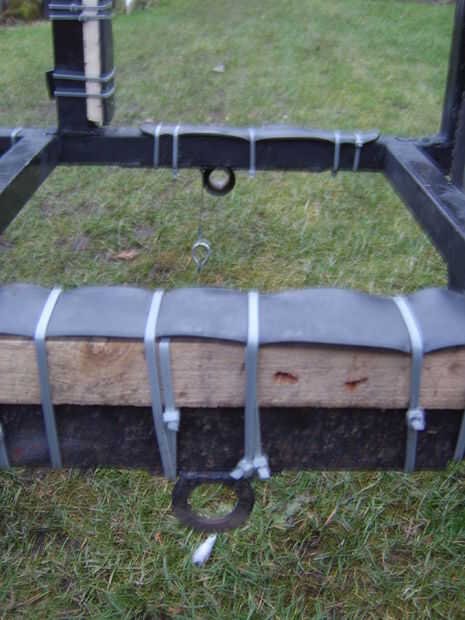

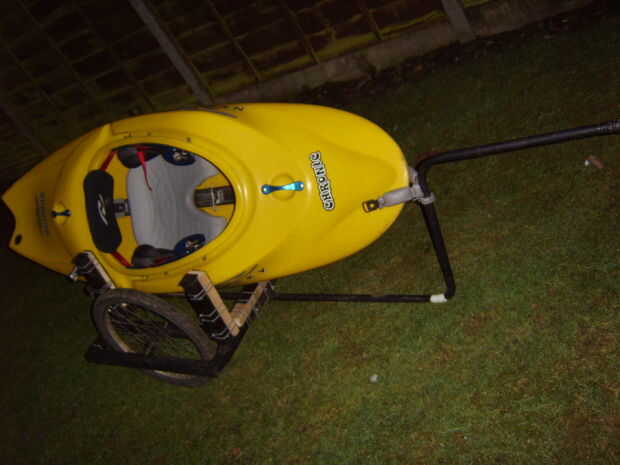

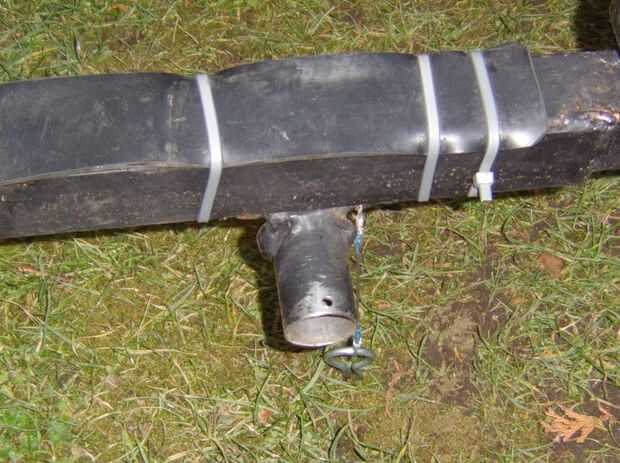

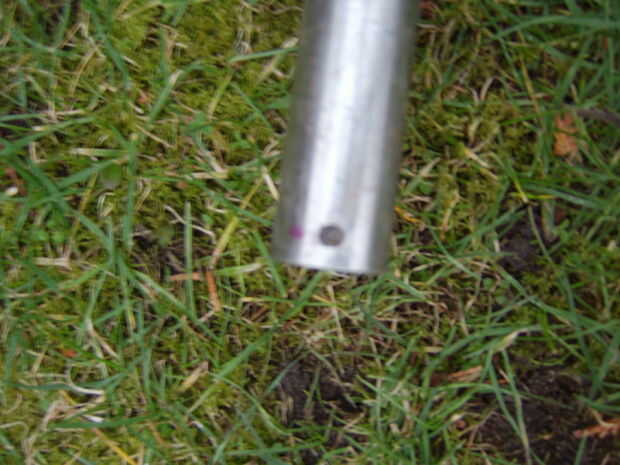

Sin embargo, todavía no estaba satisfecho, especialmente con la lanza de madera improvisados que tenían una tendencia a la flexión. Así que mi prioridad fue reemplazar la barra de tracción. Lo hice tomando de 1 "Ø acero tuberías, cortar a la longitud y luego lentamente doblar las secciones restantes del menor para curvas de 90°. Entonces, hice dos ' o ' anillos para que esto de la ranura en el extremo ' anillo siendo una manga con un agujero para asegurar la tracción con un alfiler. Entonces estas jodido ' o ' de anillos en el marco de madera y esto mejora el manejo y la fiabilidad tremendamente.

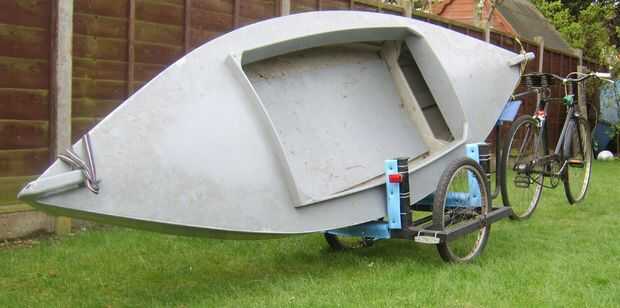

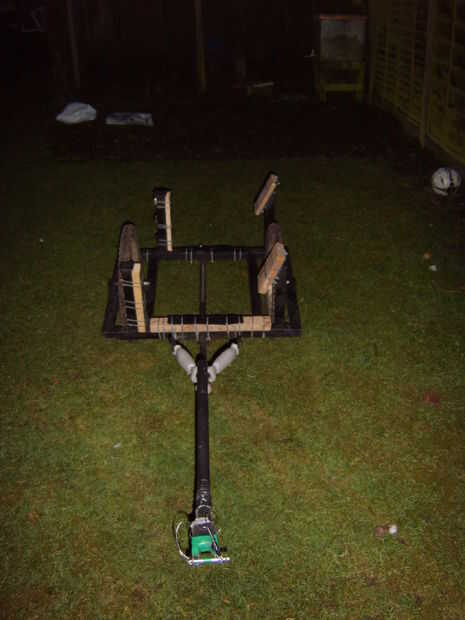

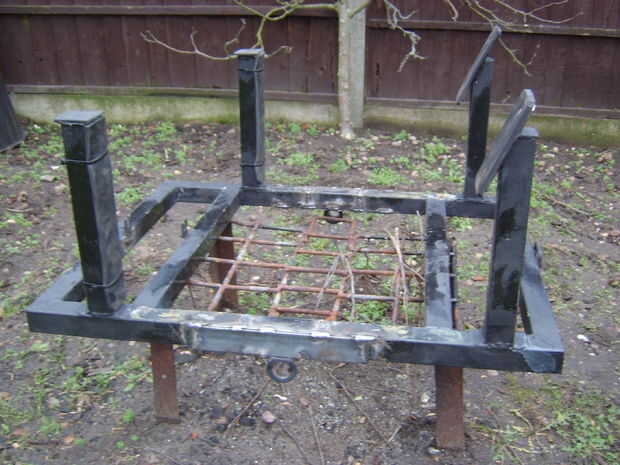

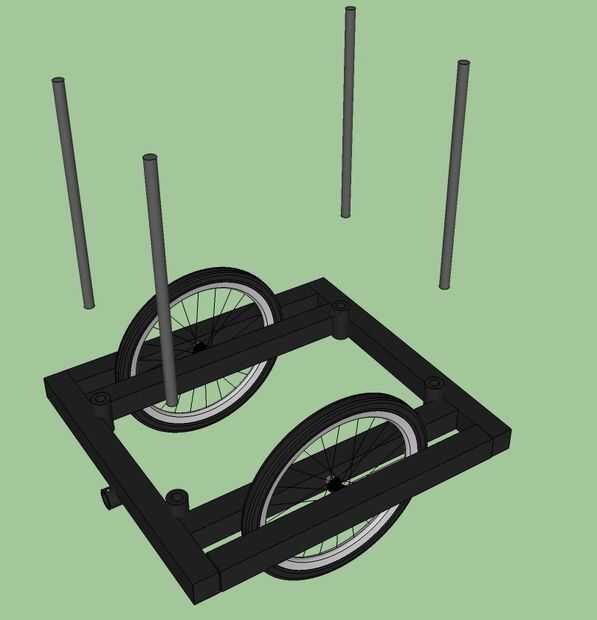

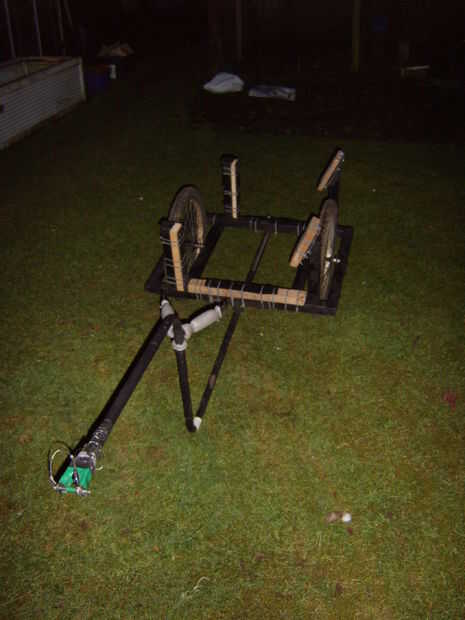

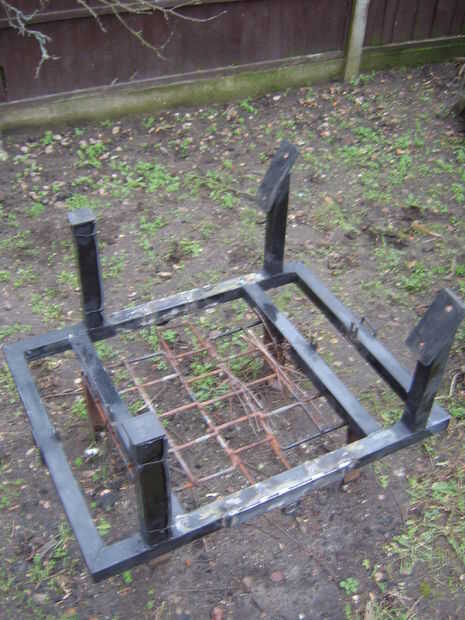

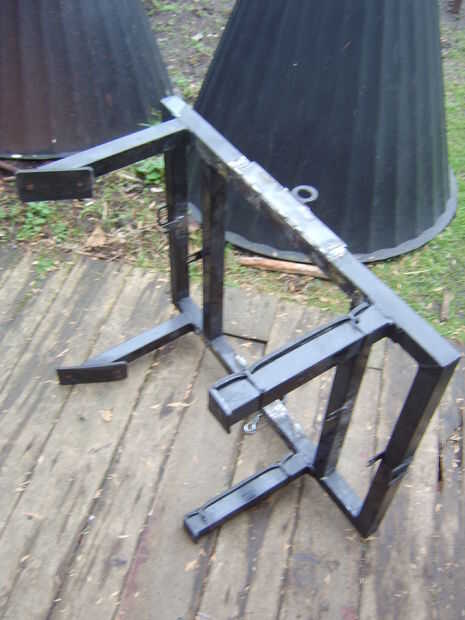

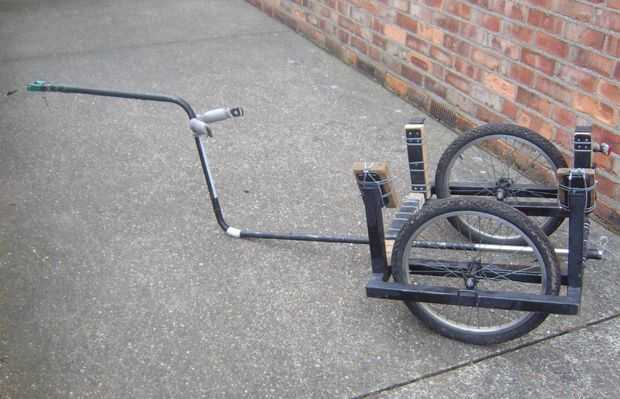

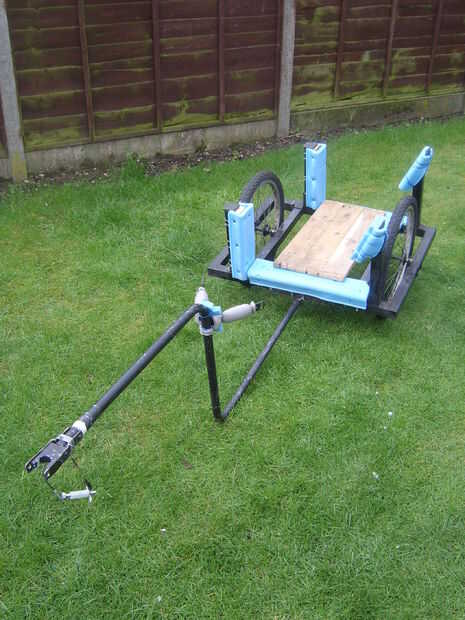

Habiendo ya hecho el paso de 'sólo madera' a 'mitad-mitad-metal y madera', empecé un diseño para un marcode metal. Uno en la computadora (usando Google SketchUp) había diseñado con pilares vertical extraíbles. Al final que usé 2" sección de caja de acero que tenía la fuerza era aún bastante luz. Yo pude han utilizado material más ligero pero no habría tenido la fuerza que estaba buscando. Subió con un diseño que podría ser utilizado no sólo para mi barco pero para el transporte, dando los ascensores, etc. también quería trabajar con más de una bicicleta. Yo había hecho más estrecha por 6" lo que es 2' de ancho, pero ligeramente más alto (por 3 pulg.) haciendo que la base del marco de la 1' de la tierra.

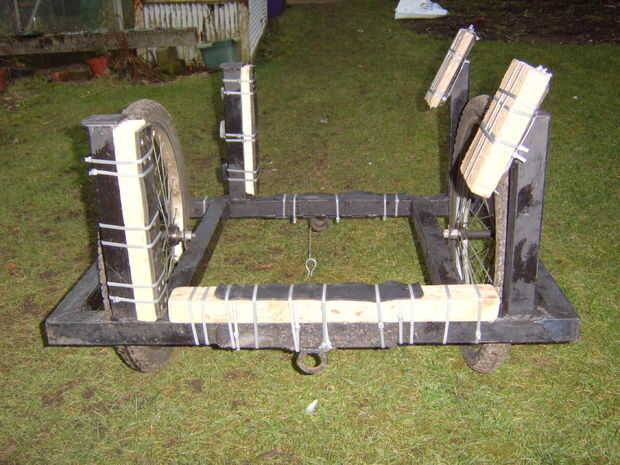

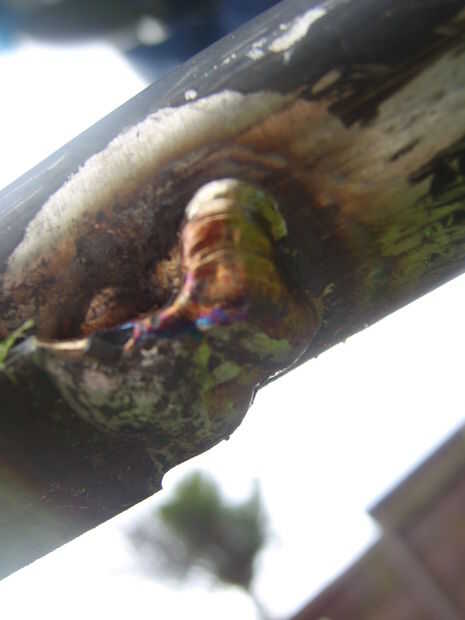

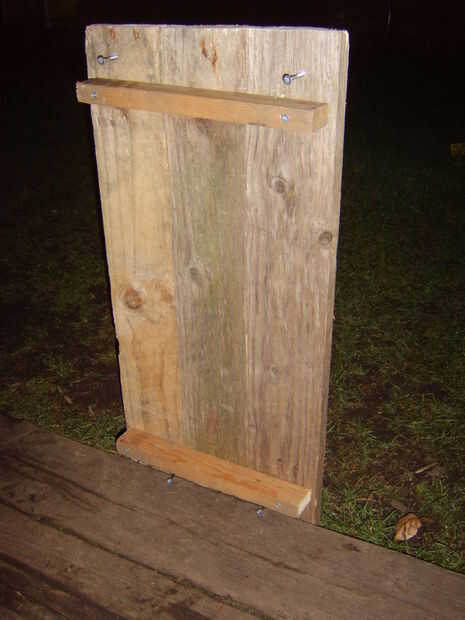

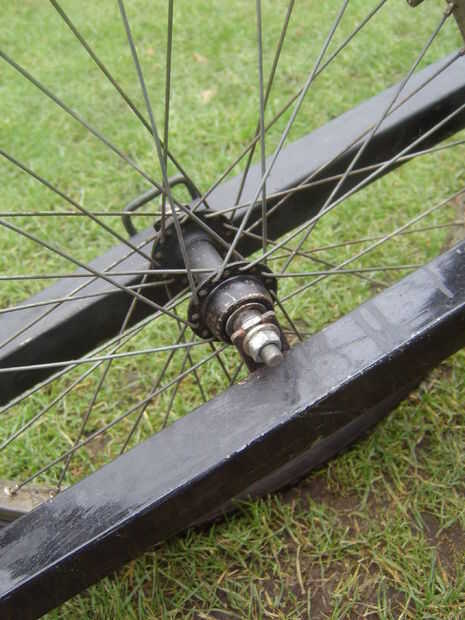

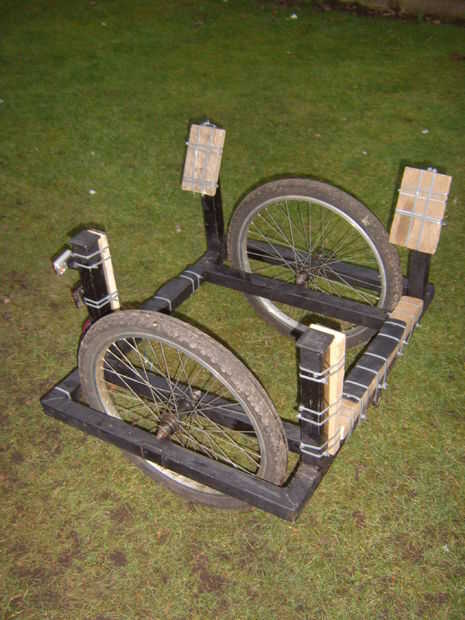

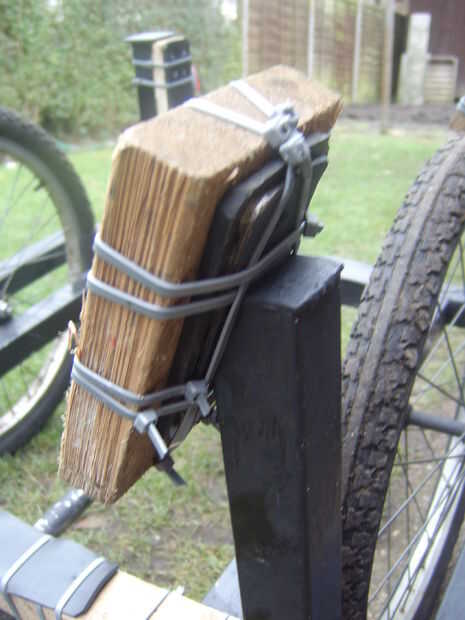

En consecuencia, en la prueba se hizo evidente que esto era demasiado alto hacer inestable junto con el hecho que las ruedas estaban demasiado juntos después de la reducción de la anchura. Cortar el cuadro por la mitad y me soldó con autógena en lugar unos 6" de la izquierda sobre la sección de caja (lo que es 30" de ancho) con unas placas para fortalecerla y mantener todo en su lugar. También cambió la orientación de las 'fichas' donde se fija la rueda. Esto para bajar el marco de la 3" haciendo sólo 9" fuera de la tierra. En una segunda prueba, el trailer realizado maravillosamente! Sin embargo, debido a había ampliado el marco del que barco no se siente muy bien así que tuve que insertar bloques de madera como separadores, como veis en las fotos.

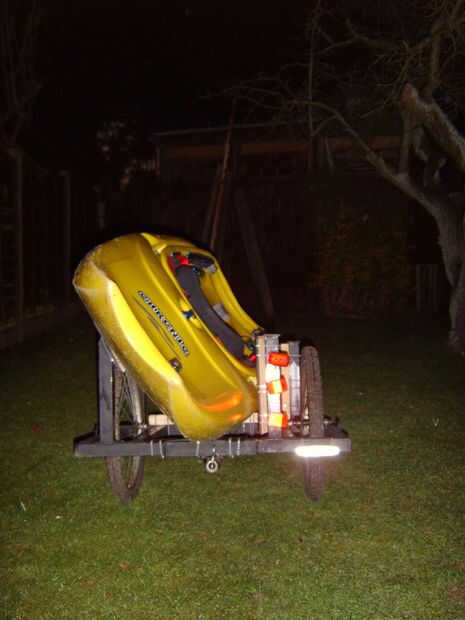

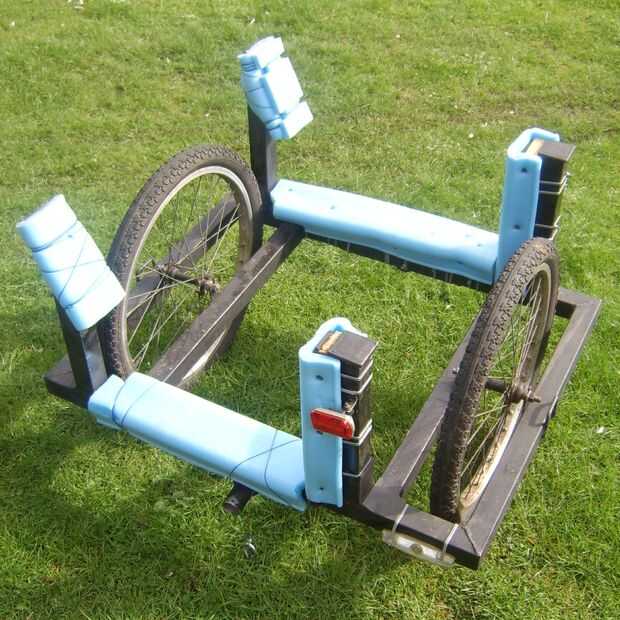

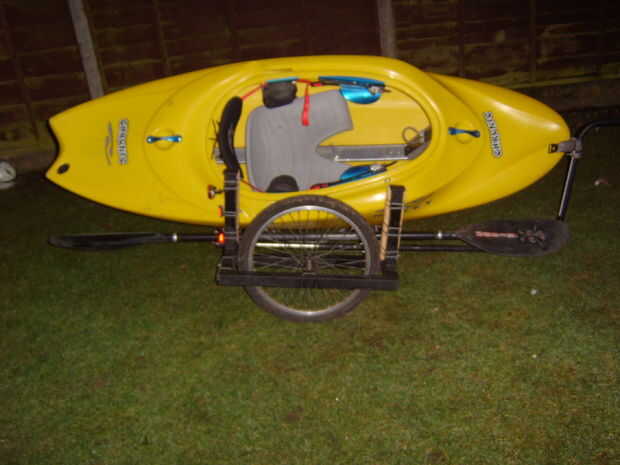

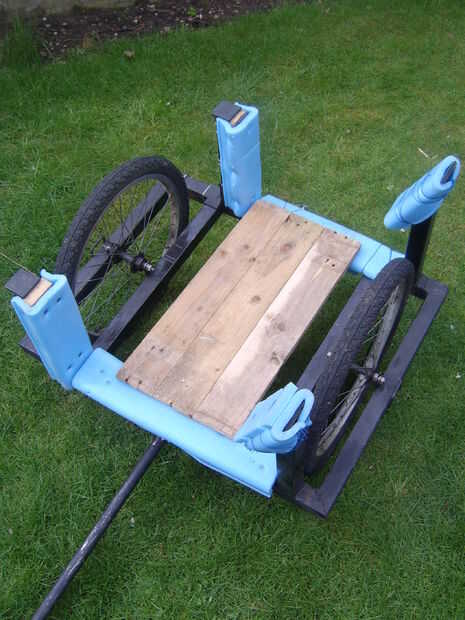

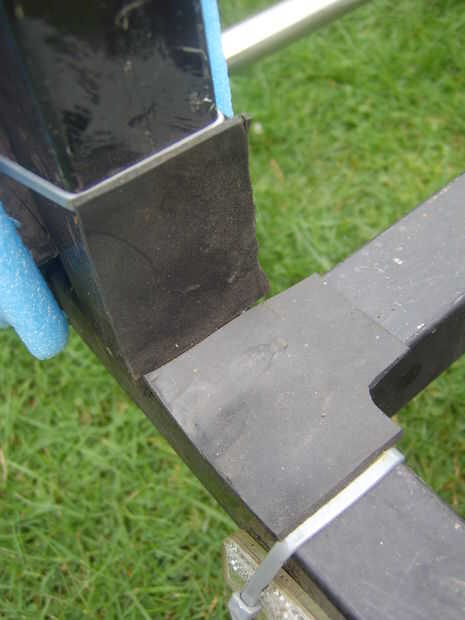

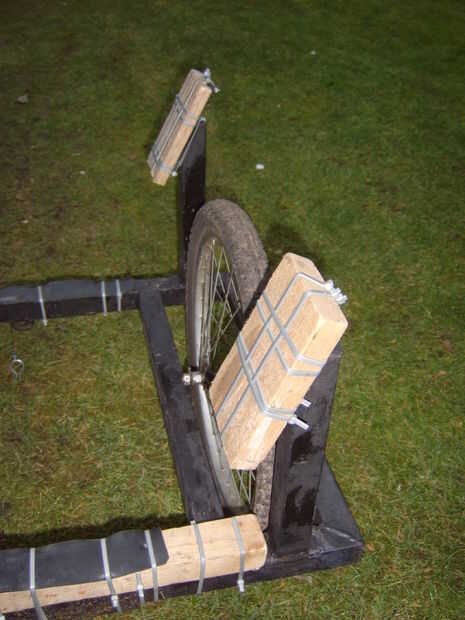

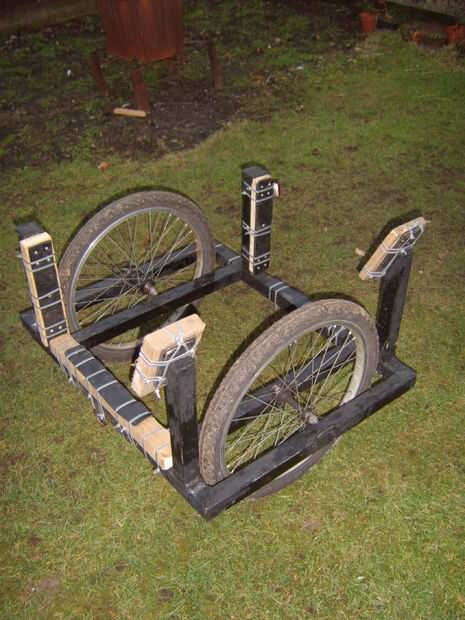

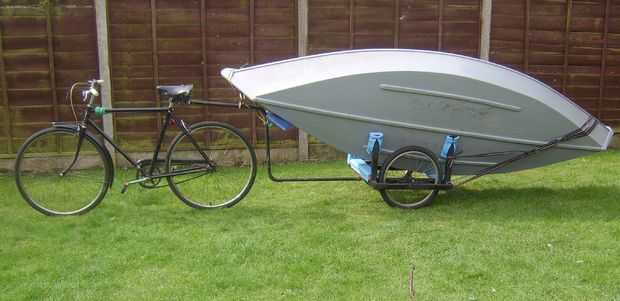

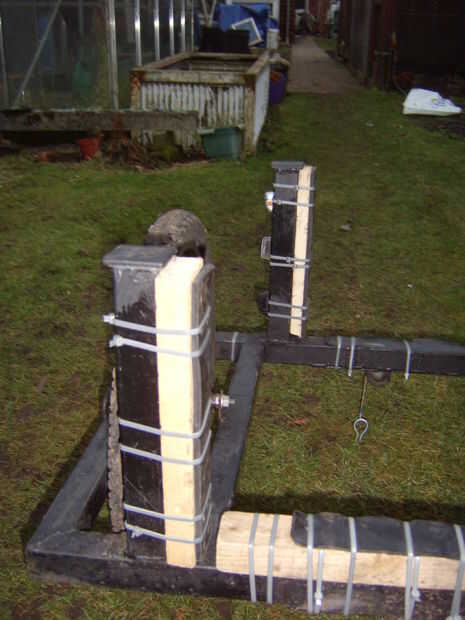

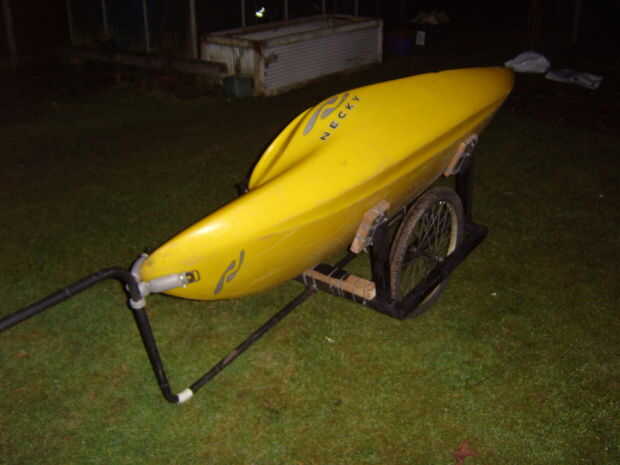

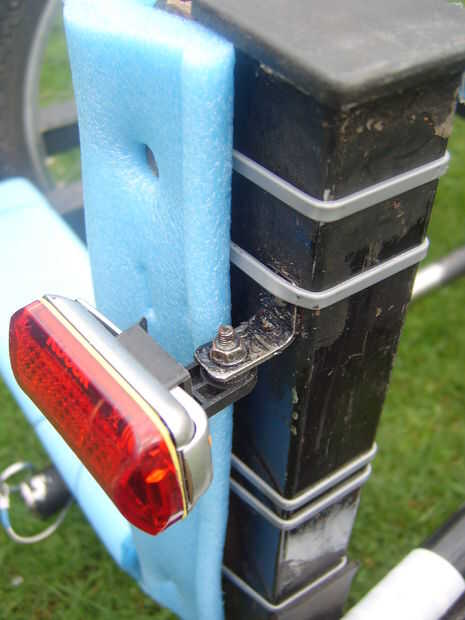

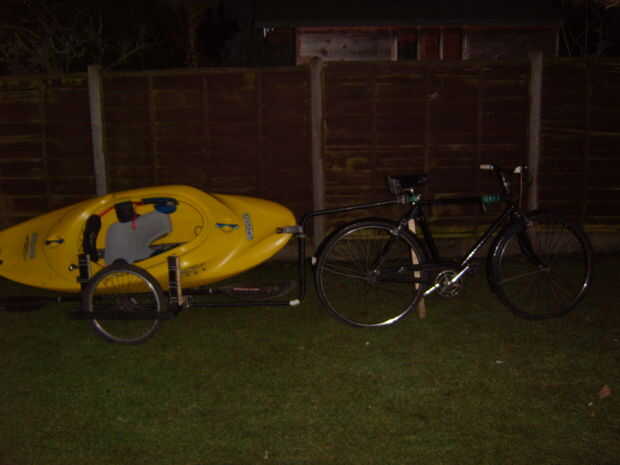

Pues mi uso principal del remolque para el transporte de mi barco, había diseñado la lanza y montantes (y su colocación) específicamente para caber mi kayak pero dejó una base plana para otros objetos transportados en ella. La forma natural de mi kayak (un playboat) significado se sentó en un ángulo tan para un transporte seguro y e incluso la propagación de peso tendría que hacer a un lado de montantes en ángulo. Tenía 1' de la sección de caja en cada esquina ya así que usando una amoladora cortar en un ángulo y soldado con autógena en placas para ella sentarse en. Entonces agregué caucho acolchado y más adelante (después de ensanchar el marco) bloques de madera para ocupar el espacio extra.

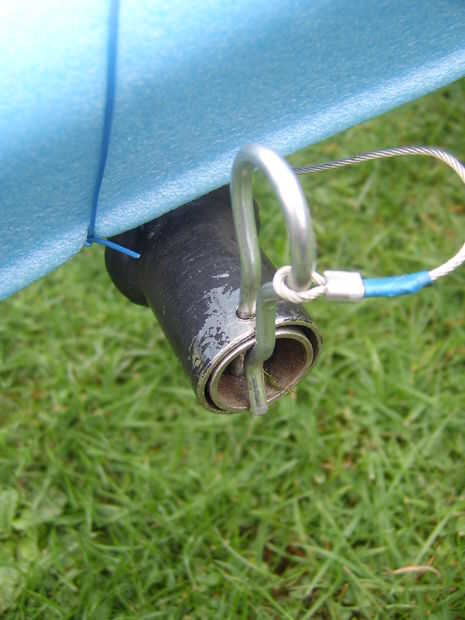

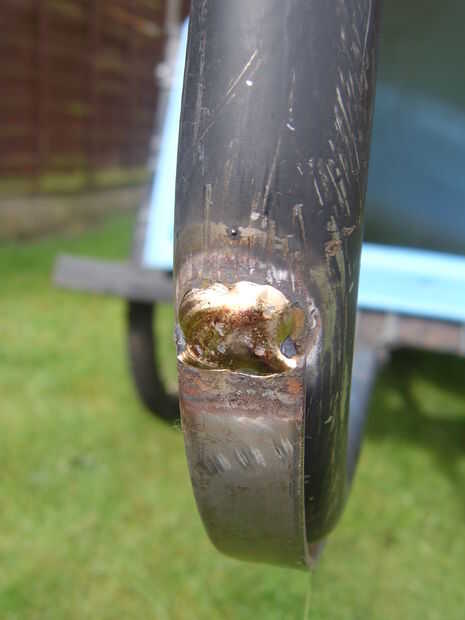

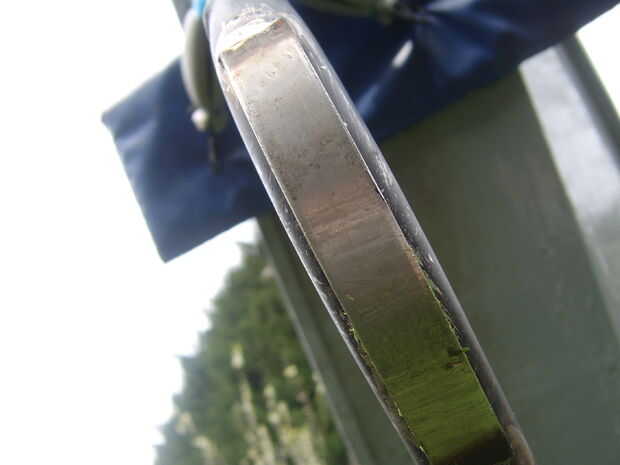

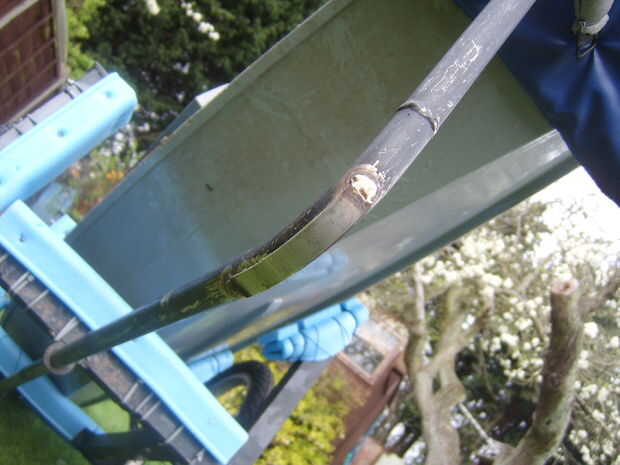

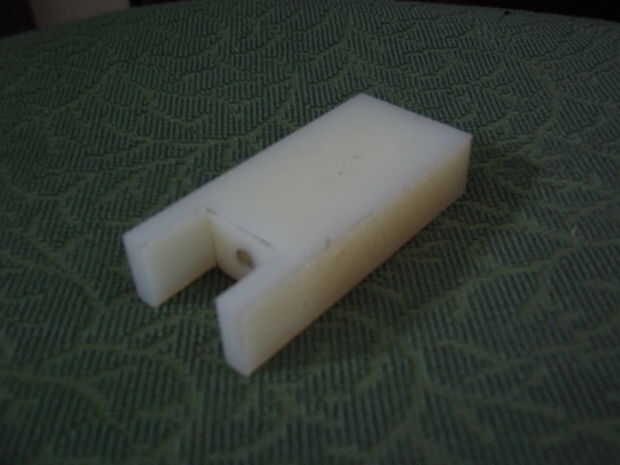

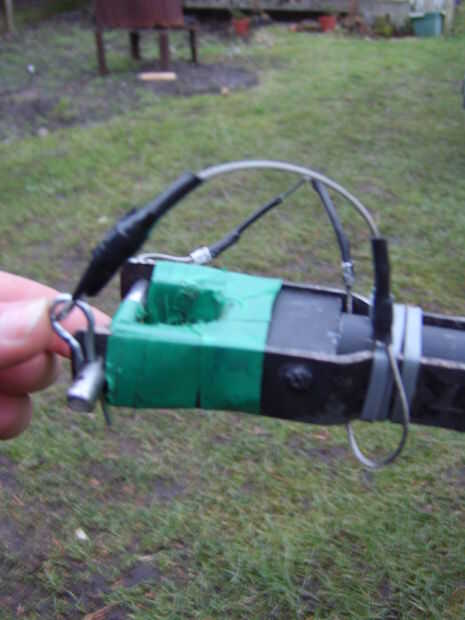

Dejé el enganche hasta el último. En Instructables otros vi una serie de ideas la mayoría de que conectado al lado de la rueda trasera. Esto me sorprendió ya que parecía poco práctico para la accesibilidad y curvas cerradas. Surgió la idea de clavar la lanza a dos tiras de acero inoxidable, que luego llevó a cabo un bloque de nylon en forma de ' U'. Esto encajaría en mi 1" Ø bicicleta asiento el tallo y el eje. Un pin a través de él 'completaría el círculo' que es completamente asegurado por otro pin. He encontrado este rápido y fácil de colocar o quitar especialmente en las noches oscuras de invierno.

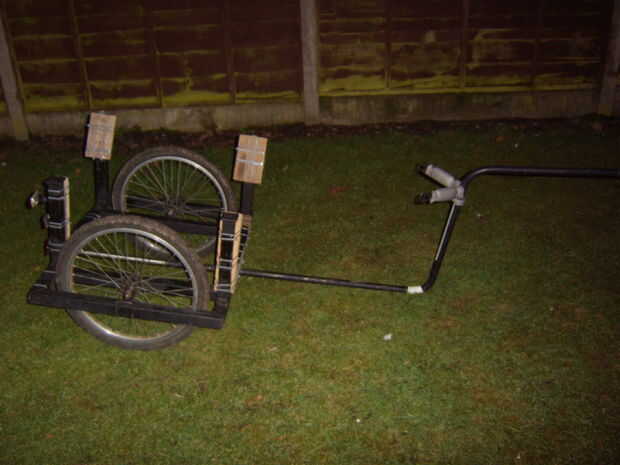

Las ruedas eran el problema más grande pero también más influyentes hacia el conjunto de este proyecto. Yo había considerado el uso de 'gordos', ruedas de carretilla tipo como ruedas de goma sólidas. Estos se habrían prestado a un remolque más ligero, más corto y generalmente más débil. Esto no fue un compromiso que estaba dispuesto a hacer para mi bici de cuando era cerca de diez sufrió la pérdida de sus ruedas de 20" y ahora sigue siendo sólo el marco. Fue un buen sacrificio me ha permitido hacer un trailer mucho más grande, más fuerte y resistente. He encontrado a realizar mejor un poco desinfladas para que tengan un poco de rebote; después de todo son la suspensión única de remolques.

Yo estaba muy contento con mi creación y aunque no todos puedan acceder a los materiales que he usado, espero esto inspirar, influir o incluso prestar interés a alguien o su proyecto.

No dude en hacer una pregunta, comentarios o añadir sugerencias abajo :)

Actualización febrero de 2012: yo regresaba de una noche de club en aproximadamente 22:00 y tiene detenido por la policía. Lo único que querían era una charla sobre el remolque. Resulta que es camino legal pero ellos sólo querían un vistazo más de cerca. Tomaron una foto mía con él para partirse de risa. Esperemos que se termino en policías con cámaras ;)
