BikeGen (3 / 5 paso)

Paso 3: Haga el montaje del Motor generador

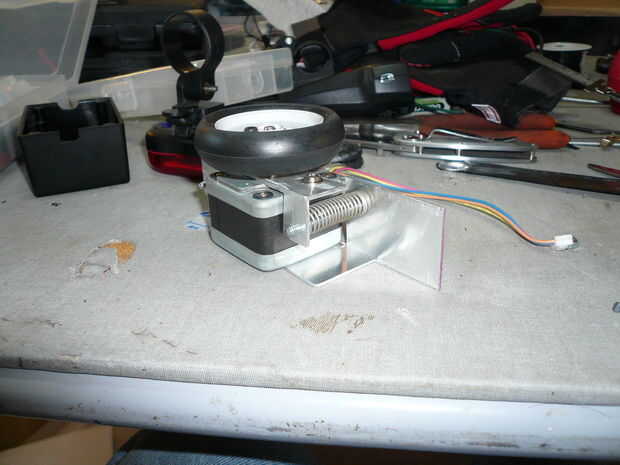

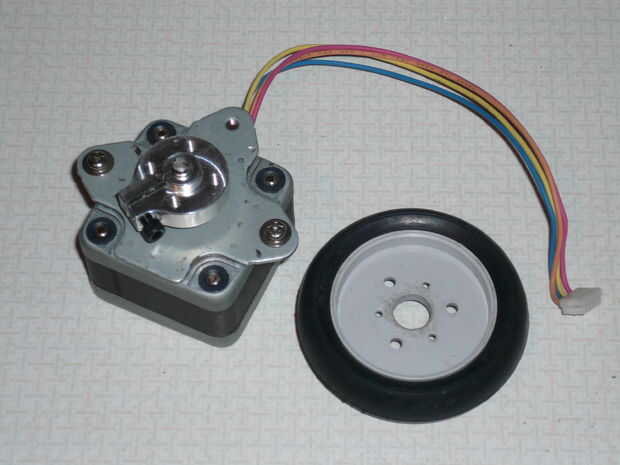

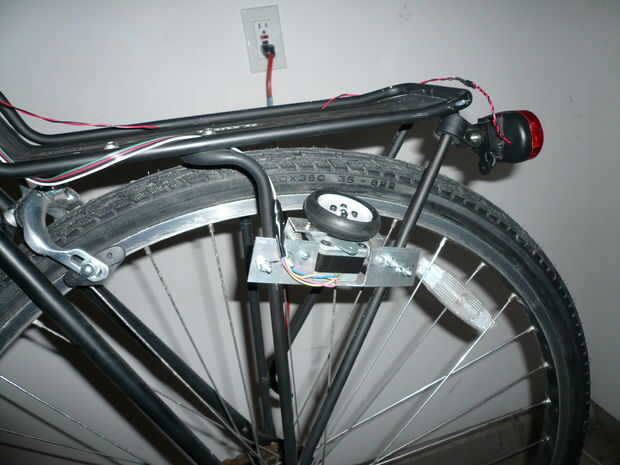

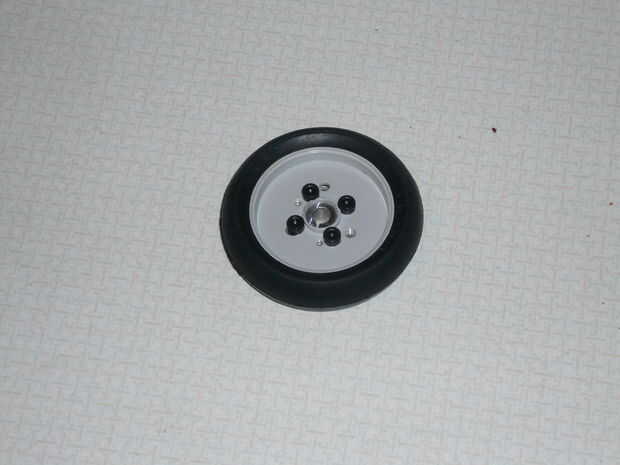

The motor mount is spring loaded and the friction wheel rides on the braking surface of the rim. Esto funciona mucho mejor que mi generador original de la bici que rebote en el neumático mientras que monta. También tengo llantas diferentes que no funcionaría bien porque la tienen contra los neumáticos lisos que tenía la banda de rodadura.

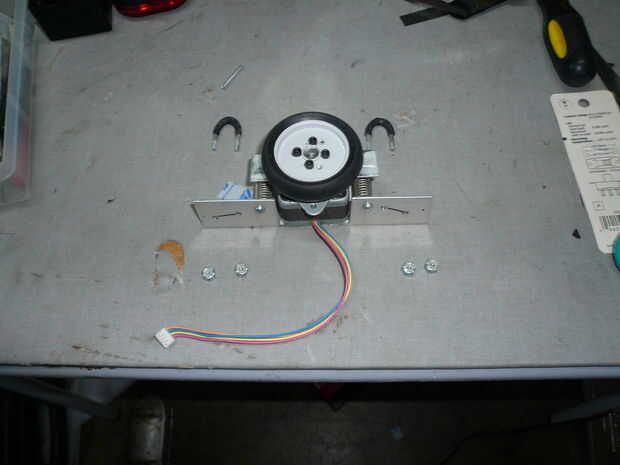

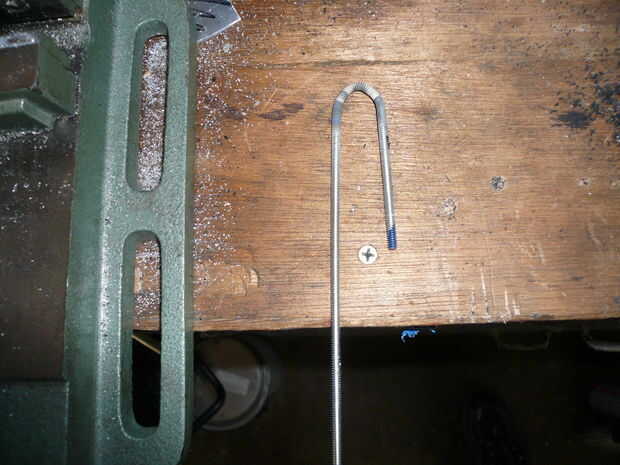

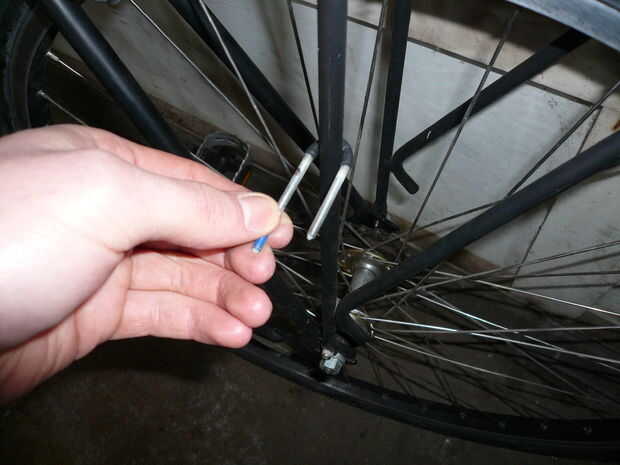

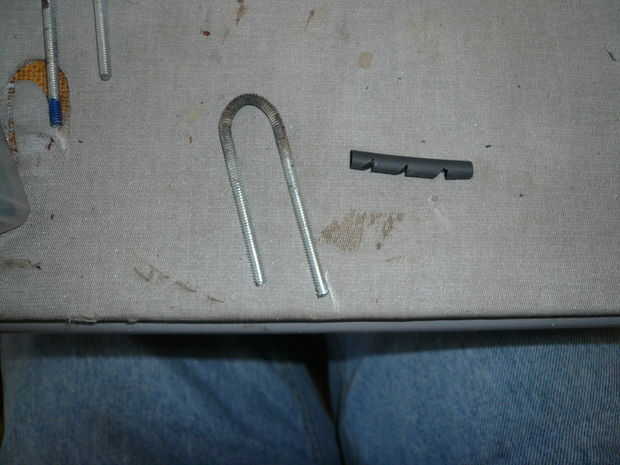

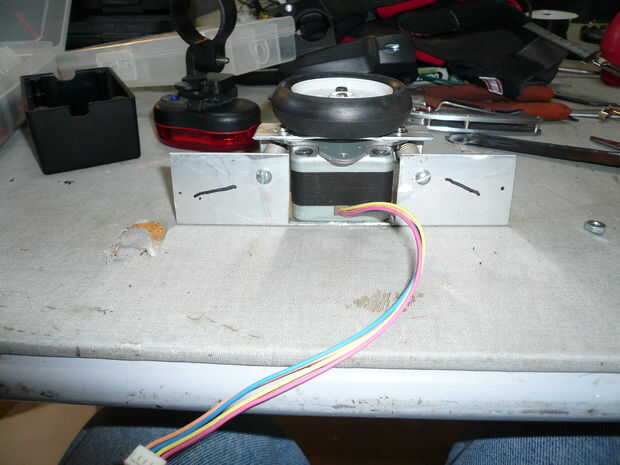

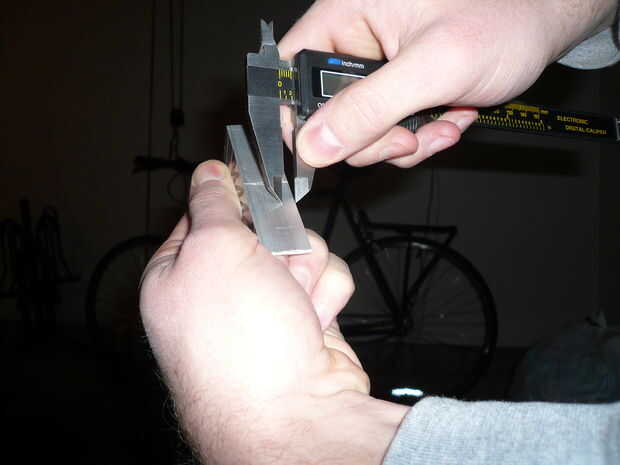

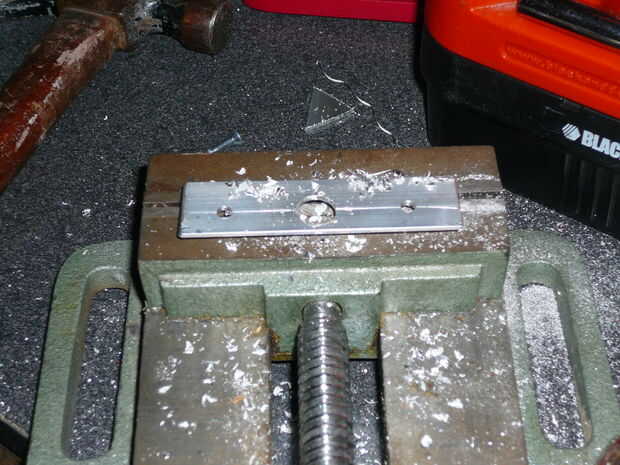

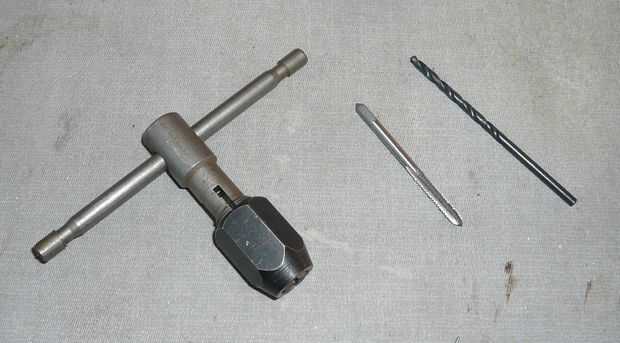

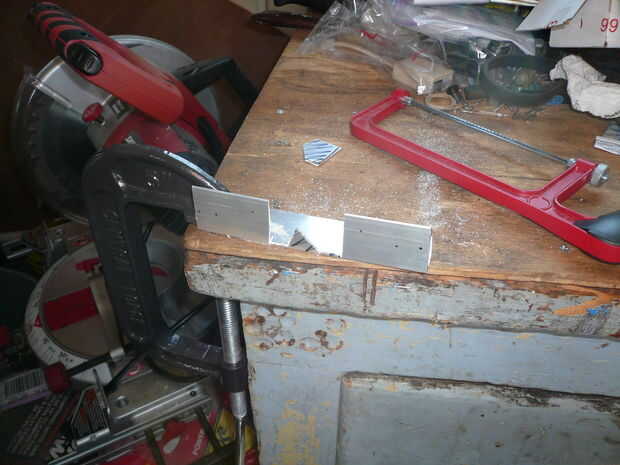

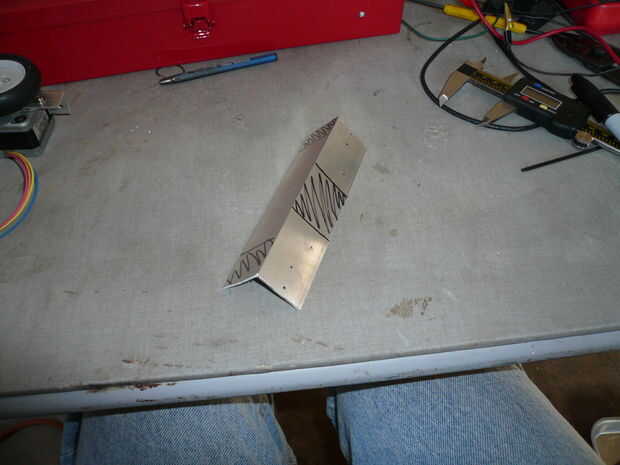

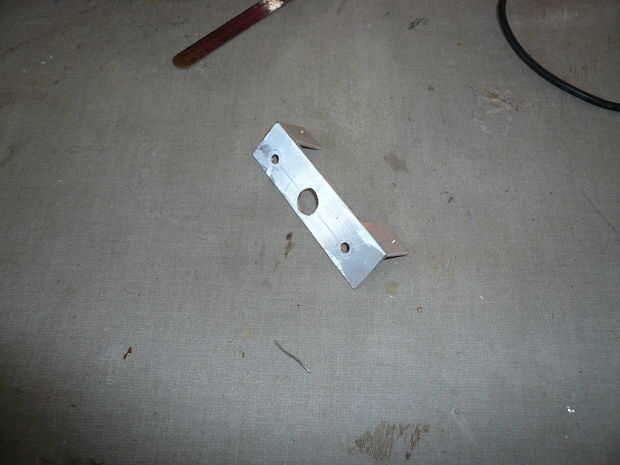

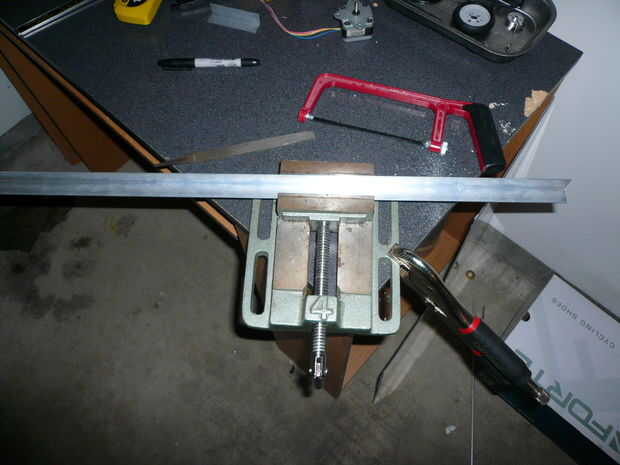

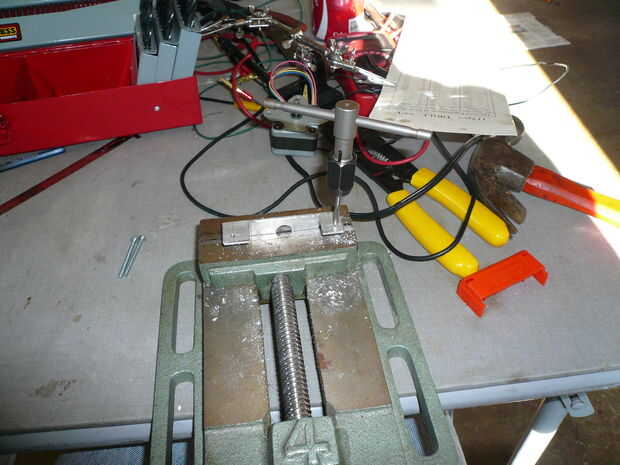

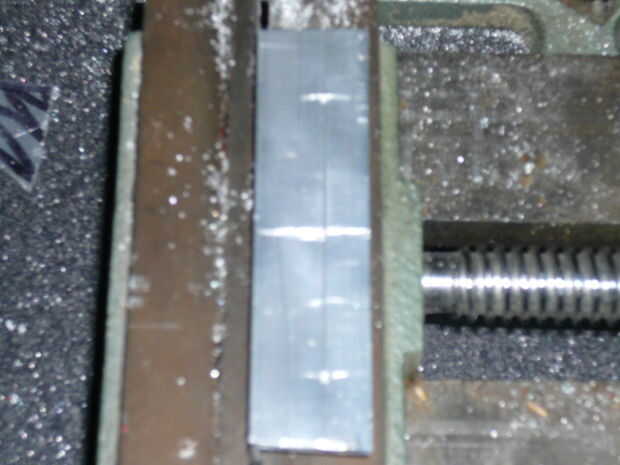

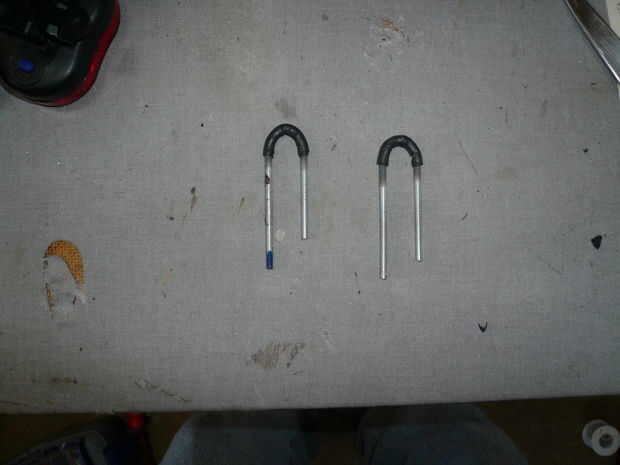

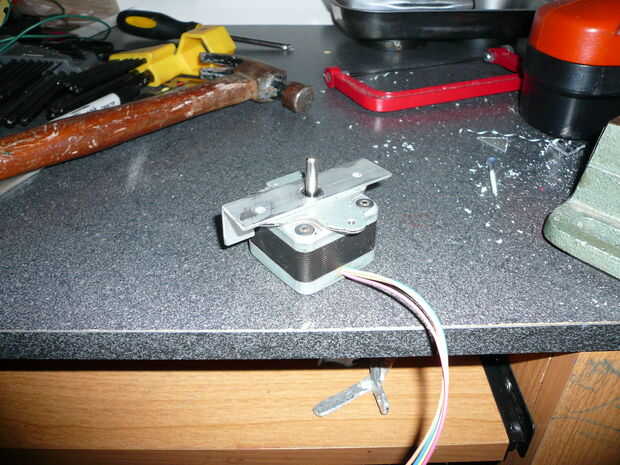

El ángulo de aluminio de 3/4" fue hecho para montar el motor que se hizo el 1-1/4" de aluminio para montaje en rack. Estas dos partes son conectadas juntos por los dos tornillos #6-32 y dos resortes. La rosca de los tornillos en los agujeros roscados en el montaje del motor con los muelles alrededor de ellos. Esto permite que el motor mover el borde le. Esto asegura que la rueda del generador está siempre en contacto con rim. El tornillo #6-32 fue utilizado para hacer dos pernos en U. Se ajustan el tamaño de las barras en la parrilla.

He incluido dos dibujos en el pdf para que los dos soportes que hice para montar el motor. También he creado un plano del motor, ruedas y soportes de montaje. Usted tendrá que descargar el gratiseDrawings Viewer para ver el dibujo.
