Billie Jean LED luz discotequeros zapatos (3 / 7 paso)

Paso 3: construir Marcos y montaje de LEDs

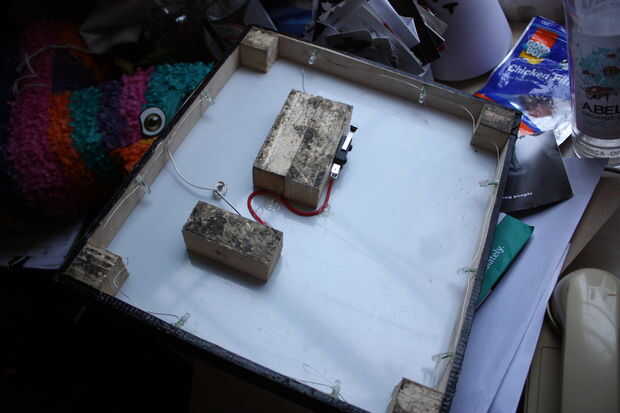

Esta fotografía muestra básicamente lo que está pasando por debajo.

Arriba
la parte superior está hecha de policarbonato transparente de 6mm (más romper-resistente que el acrílico). Salí de la cubierta blanca en el lado inferior del policarbonato para hacerlo translúcido difusa.

MARCO DE LA
Los lados de la caja no es portador. El policarbonato es también no carga. Su peso pasa a través de los pilares del dedo del pie y el talón en el centro de la loseta.

Los pilares del dedo del pie y el talón están hechos de piezas de secciones cuadradas de 30mm de madera.

Los laterales están hechos de contrachapado de 6mm, sirven solamente como un lugar para montar los LEDs y para detener la luz que se escapa hacia fuera los lados. Se atornillan en las piezas de esquina que se atornillan en el policarbonato.

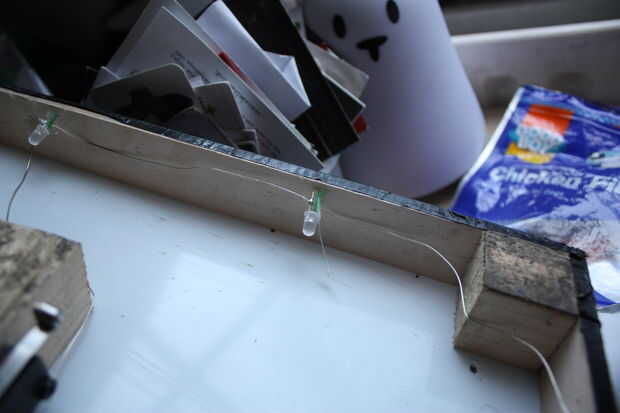

LED
He usado 9 LEDs por zapato, que le dan buen brillo para un club o a otra parte oscuro. Los LED están montados por perforación 2 pequeños agujeros en los lados del marco, a continuación, poner las patas del LED a través de pequeños orificios.

Para conectar los LEDs, utiliza una larga hebra de alambre desnudo por dentro y fuera del marco y soldadas a las patas del LED, así conectándolos todos en paralelo.
