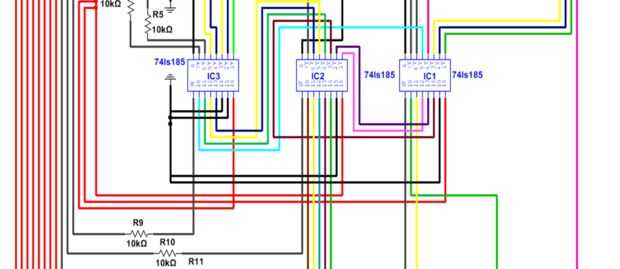

Paso 3: Organizar parte la 74LS185 IC 1:
En este paso será organizar las tres 74LS185 IC. Tenga en cuenta que la muesca de cada pin se enfrentará a justo >>>> lo hago para que mis interruptores están en la parte inferior. El 74LS47 IC se enfrentará <<<<< izquierdo!!!!!!
* NOTA IMPORTANTE!!!! Circuito se lee extraño si este paso no se hace.
- Tierra todos los pin de 8 y 15
- Tierra pin 14 (en IC sólo 3!)
- Todos Pin 16 para poder
* Las 8 resistencias de pull-up
- Conectar una resistencia de 10K ohm 1 IC del pin 9 (Y8) al poder. Hacer esto para IC 2 y 3 del IC.
- Conectar una resistencia de 10K ohm 1 IC del pin 6 al poder y otro resistor del ohmio de 10 K del pin 7 al poder. Hacer esto para el IC 1 y 3 del IC. NO PARA IC 2!!!!!!
- Para IC 2 Conecte una resistencia de 10K ohm del pin 7 al poder.
Pernos restantes IC 1
- Y1 al pin C de derecho más común del ánodo
- Y2 al pin B del ánodo más común derecha
- Y3 a un pin de la derecha más común del ánodo
- Y4 al ánodo común de pin D de media
- Y5 al pin 10 del IC 3

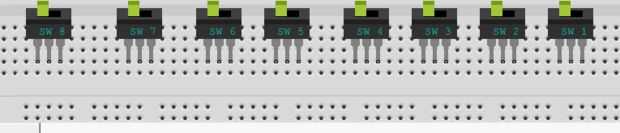

- A = pin 10 se conecta al interruptor 2. Mirando la placa Lea de derecha a izquierda (8, 7, 6, 5, 4, 3, 2, 1)
- B = pin 11 se conecta al interruptor 3.
- C = pin 12 se conecta a Y1 en la IC 2.
- D = pin 13 se conecta a Y2 en la IC 2.
- E = pin 14 conecta con Y3 2 IC.
Esto completa la IC 1 YAY!
