Binario a BCD contador utilizando 74LS185 de TTL (6 / 8 paso)

Paso 6: El cableado del 74LS47

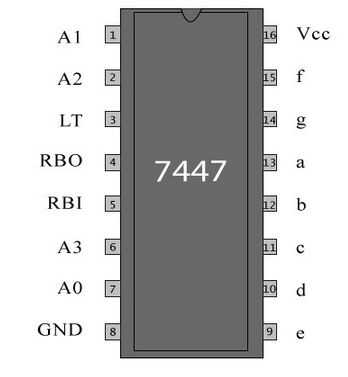

Uso avanzado: FYI (Nota: no usaremos estos pernos)

LT significa lámpara de prueba

BI significa Blanking Input

RBI Ripple Blanking Input significa

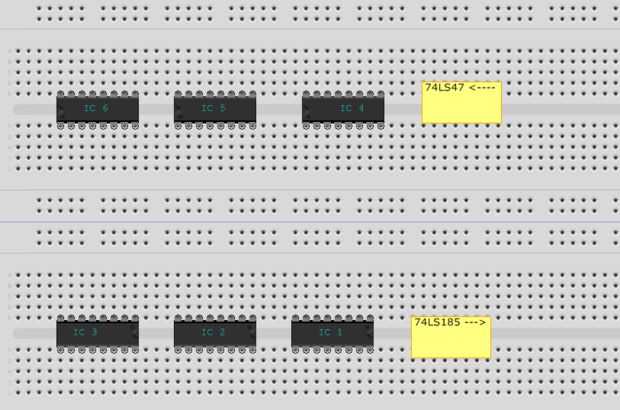

Estos IC se enfrentará <<<<< izquierdo!!!!!! (Esto da el circuito agradable forma de un cuadrado que es fácil para el usuario)

Voy a empezar con IC 4: el 74LS47 más adecuado

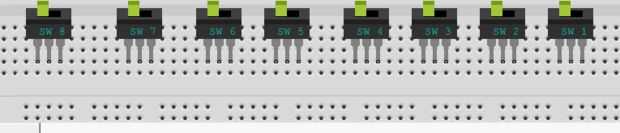

  • Conectar interruptor 1 D
  • Ya están conectados A C
  • Conectar segmentos A-G en consecuencia

Continuación cable IC 5: el medio 74LS47

  • Usted notara que están conectados A-D
  • Todo lo que queda es para que coincida con A-G a los segmentos de ánodo común media

Última se alambre IC 6: la izquierda mayoría 74LS47

  • A & B ya deben estar conectado
  • C & D deben conectarse a tierra
  • Repito C & D debe ser conectado a tierra
  • Una vez más coincide con A-G a los pines del display de 7 segmentos 1. Esta exhibición es el MSD (dígito más significativo)
