Binario a BCD contador utilizando 74LS185 de TTL (7 / 8 paso)

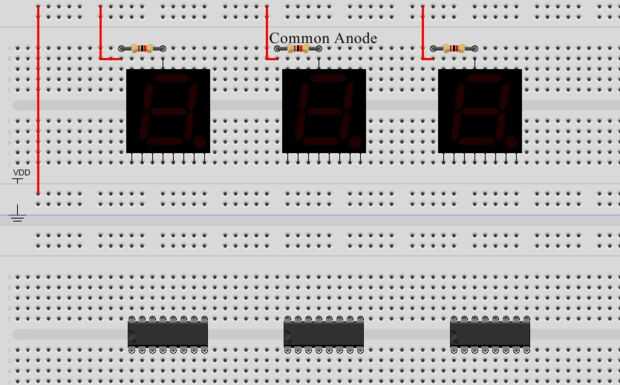

Paso 7: Conectar los ánodos comunes 3

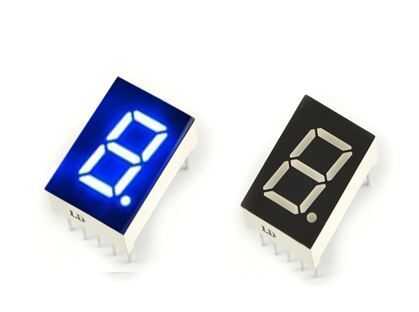

* Preste atención al segmento 7 utilizas ya que varían dependiendo del estilo y del perno hacia fuera. Usé un ánodo común 10 pin (5 en la parte inferior) y 5 en la parte superior azul de 0.5". Compro azul 7 segmentos. Haga clic en!

Este es el correcto los pines:

1: E

10: G

2: D

9: F

3: ánodo común (se conecta a la energía) usar 3 o 8, pero no tanto

8: ánodo común (se conecta a la energía) usar 3 o 8, pero no tanto

4: C

7: A

5: DP

6: B
