Binario termómetro USB alimentado (3 / 8 paso)

Paso 3: luces

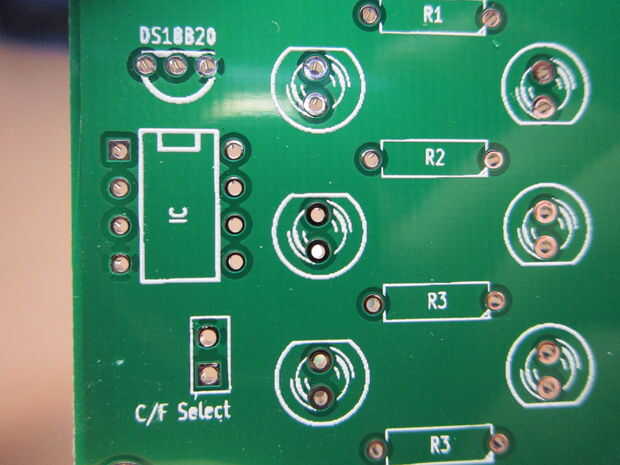

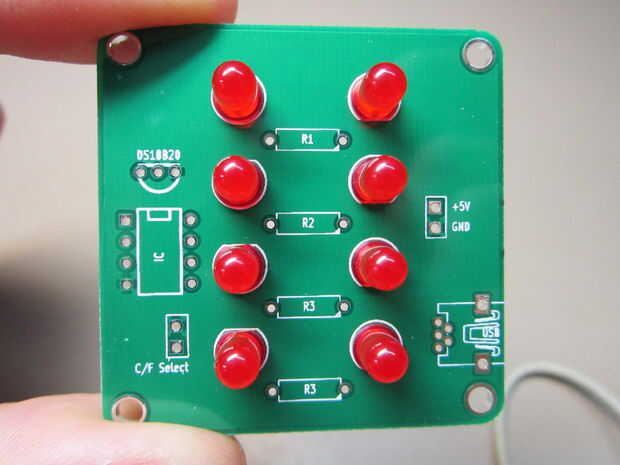

Primero poblarán los ocho LEDs en la placa.  Tenga en cuenta que cada LED tiene un lado plano.  Esto debe coincidir con la parte plana de los contornos blanco impreso en el tablero.  Una vez el LED en su lugar, revise de nuevo para asegurarse de que estén orientadas correctamente antes de soldar.  Además, asegúrese de que queden al ras con el tablero también.

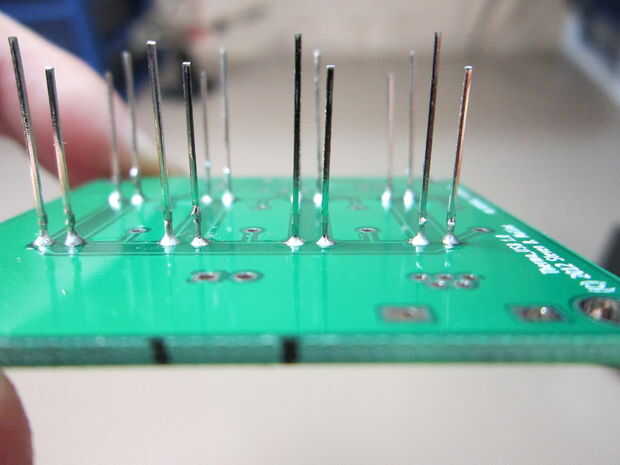

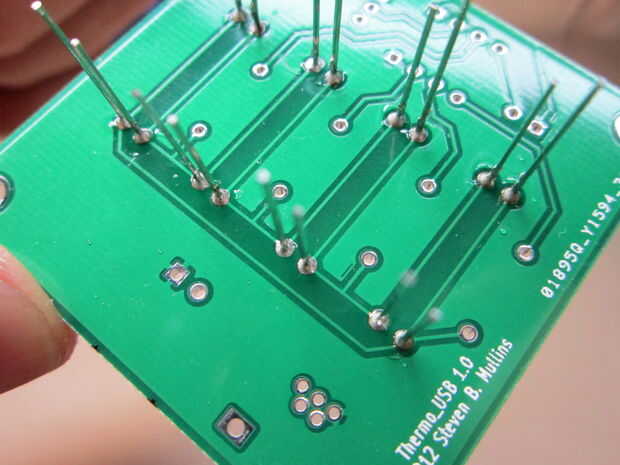

Debe tener buen beso de chocolate en forma de juntas de soldadura.  Si no, no te preocupes, que llegará con la práctica.  Asegúrese de calentar el conjunto (no la soldadura) y deje que la soldadura de flujo en el orificio de la placa de circuito llenando el vacío y la vinculación con los cables del LED.

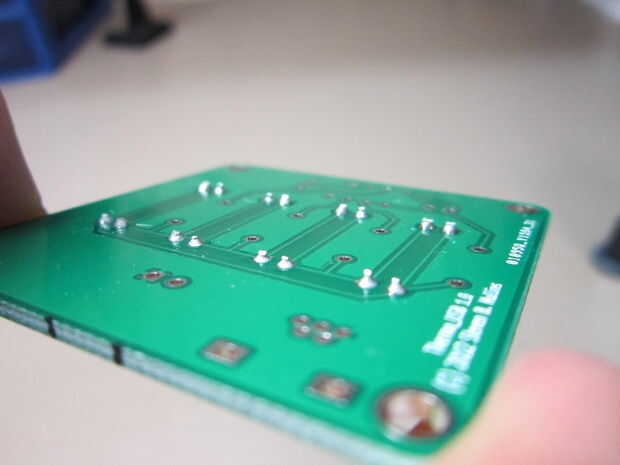

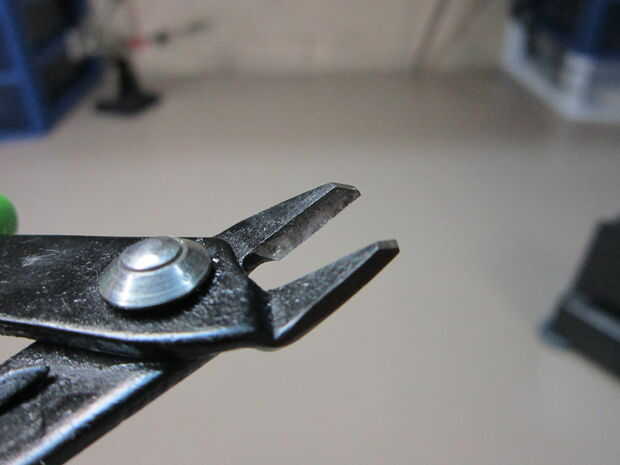

Puede utilizar un conjunto de condensadores de ajuste de alambre a los conductores del exceso.  Tengo estos clippers en la sección de arte de Wal-Mart y ellos trabajan mucho para alambres de corte casi plana a la Junta.
