Paso 1: Lo que necesitará

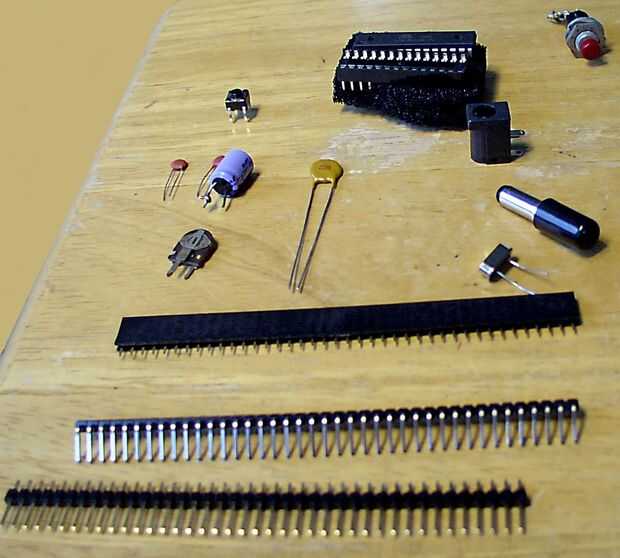

Este proyecto requiere una gran cantidad de hardware,
pero ninguno de los componentes enumerados a continuación son difícil de
para encontrar o particularmente caro.

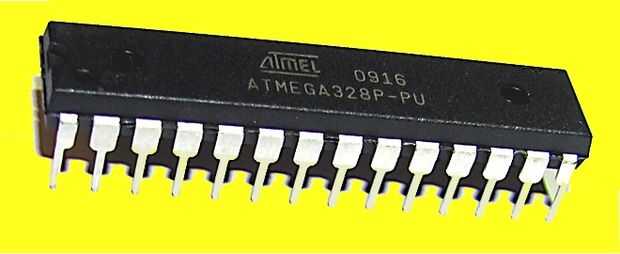

ATMega 328 CPU 6.00
(con bootloader)

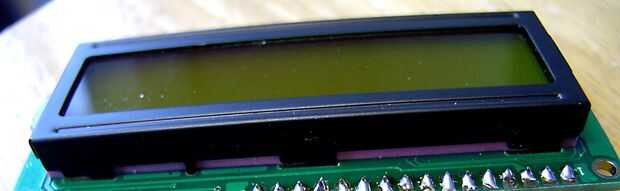

pantalla LCD de 16 x 2 4.00
Protoboard 3.49
[Radio Shack 276-168, o similar]
Regulador de 5v LM7805.50
Diodo 1N4001.25

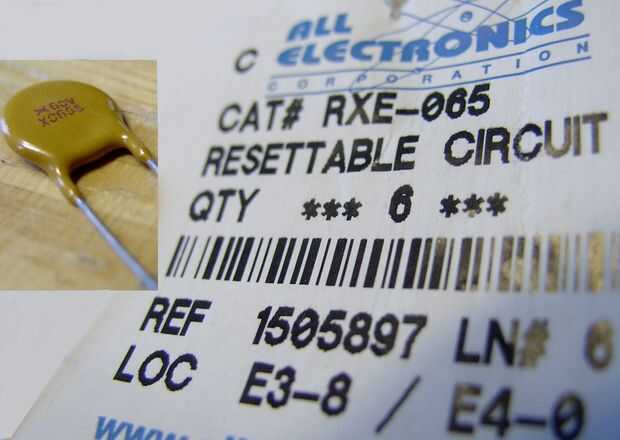

restaurable polifusible.35 [opcional, pero recomendado]
[Toda la electrónica, catálogo # RXE-065 o equivalente]

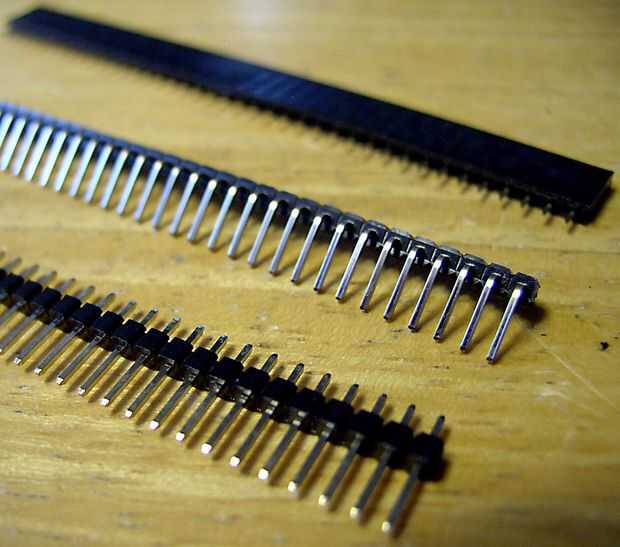

macho de 40 pines tira.75
hembra de 40 pines tira.75

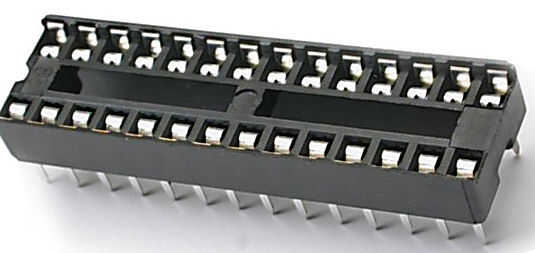

zócalo de 28 pines IC,.75 estrecho

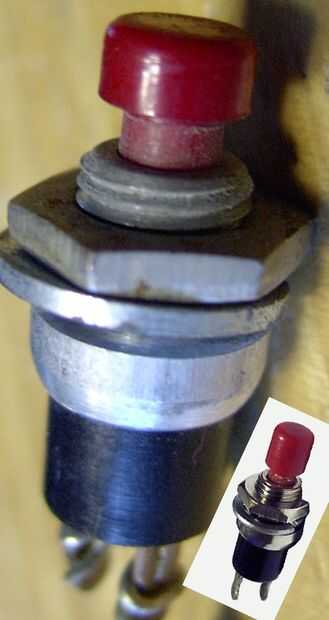

Mini pulsador.50
interruptor de contacto momentáneo.50 [genérico]

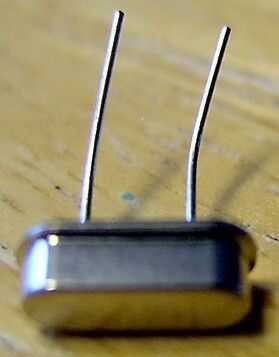

Cristal de 16 MHz 1.00
mini 10K trimpot.25
resistencia de 330 ohm, 1/4 vatios (2 x).50 [nada de 220 a 1k está bien]

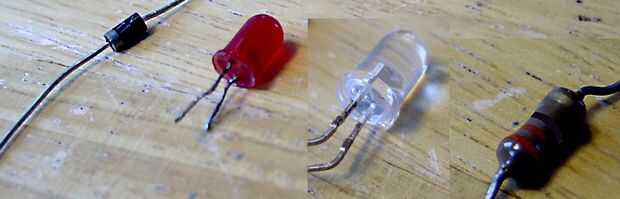

LED (2 x).35 [genérico, uno rojo, uno verde]
conector de alimentación coaxial (2,1 mm).75 *
de alimentación enchufe coaxial, (2,1 mm).75 *
[Radio Shack 274-1569, talla M, o similar]
condensadores de 100 uF, 25-35v (x 2) 1.00 [no te la clase de 16v.] **
condensador 10 uF.50 [opcional] [para el filtrado extra]

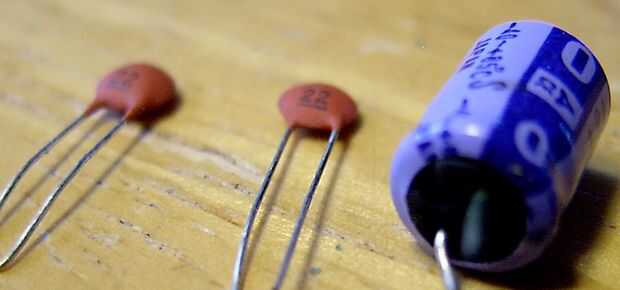

22 pF condensadores (2 x).50
.1 uF condensadores (2 x).50
de la soldadura
* Asegúrese de que usted obtener un sistema que empareja de plug y jack.
Hay varios similares en aproximadamente
del mismo tamaño y no son necesariamente compatibles con la Cruz.
[Podría ir en un rant sobre la falta de estandarización en enchufes y tomas,
pero esto no es el momento adecuado o lugar].
** Si utilizas una tapa del filtro con al menos una calificación de 25 voltios, puede
Conecte una fuente de alimentación de 12 voltios sin preocupaciones. Una tapa de filtro de 16 voltios
puede no darle suficiente tolerancia.
Que tienes por lo menos algunos de estos componentes en tu repuesto
caja de piezas. Si tuvieras que comprar todos y cada uno de ellos, el total podría
ejecutar fácilmente más de $20.
