Paso 2: La fuente de alimentación
Debemos construir la fuente de alimentación Junta como un módulo independiente en una esquina
de la protoboard.

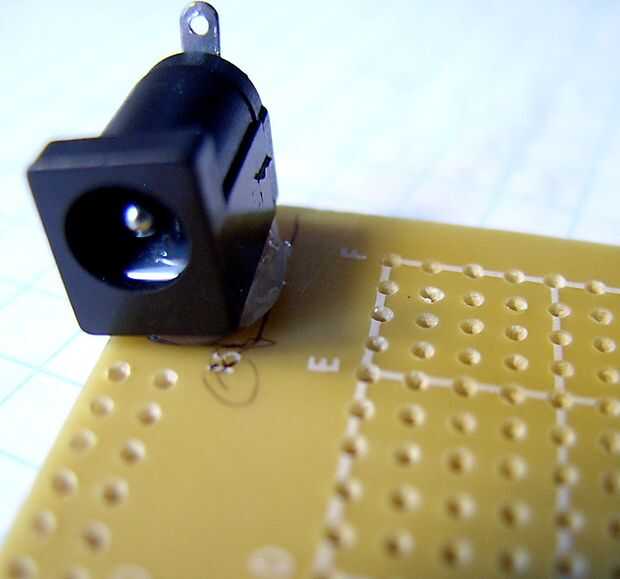

Para comenzar con, montamos al conector coaxial de 2,1 mm en una esquina lejos de
la protoboard en blanco. Los dientes de la parte inferior dos en la toma pasen por los agujeros
en la protoboard (conectaremos la patilla de toma de tierra más adelante). Para fijar el
gato a la Junta, he utilizado pegamento caliente, aplicado con una pistola de pegamento. Esto
es rápido y conveniente, y crea un vínculo más fuerte lo suficientemente
para soportar repetidas de la inserción y extracción de la clavija.
[Ver ilustraciones.]
Ahora soldar un polifusible a la parte posterior terminal (positivo) de la clavija coaxial.
La función de la polifusible es proteger el circuito contra sobrecargas,
tales como ésos causados por cortocircuitos o conectar en un enchufe de alimentación de polaridad incorrecta.
Si hay una sobrecarga, el polifusible funciona como un interruptor de circuito.
El polifusible se conecta, en lineal (véase la ilustración) de la manera para el diodo.
La función del diodo es bloquear la corriente de un enchufe de polaridad invertida.
Finalmente, el alambre del extremo con bandas del diodo (negativo)

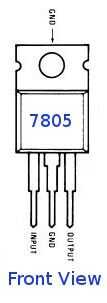

va a la entrada del regulador LM7805 IC.

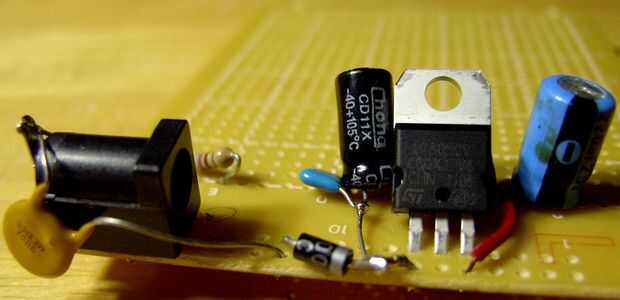

Vamos a colocar y conectar los componentes restantes del poder
sección de la fuente. Hay tres condensadores, un indicador LED y una

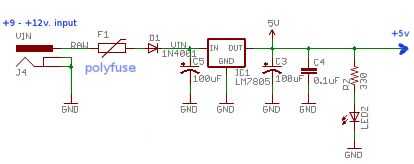

resistor limitador de corriente para el LED. Consulte el esquema y el
fotos.

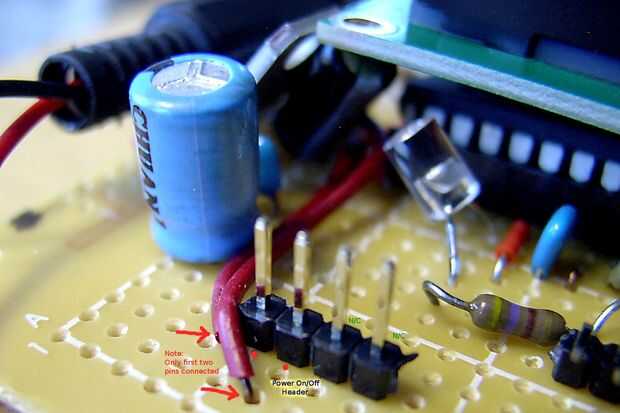

Tenga en cuenta que estamos utilizando una tira de macho de 4 pines con el puente, como un encendido y apagado
interruptor de encendido. Esto es más barato y más sencillo que montar un interruptor de palanca.
La entrada de + 5 voltios se conecta al pin izquierdo de la cabecera de encendido y apagado,
y el segundo pin de la cabecera tiene un cable conectado como la salida.

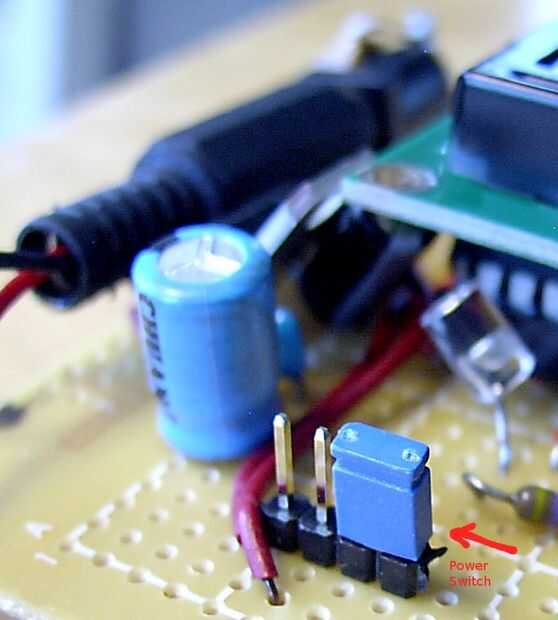

Por lo tanto, cuando estos dos pines están puenteados con un puente, entonces el
circuito principal obtiene energía. Quitar el puente
(o mover a los pines 3 y 4 de la cabecera) corta la corriente.
Tenga cuidado de observar la polaridad. El pin del centro de la toma de corriente es positivo.
Elegir una fuente de alimentación externa con un enchufe de salida
que además cuenta con un centro positivo. Pero, usted no necesita preocuparse demasiado
Acerca de esto. Si la polaridad es incorrecta, el diodo 1N4001 bloqueará actual
flujo. Y si hay un corto, el polifusible se abrirá. En cualquier caso,
no se debe dañar. Sin embargo, nuestro tampoco a nuestro trabajo de proyecto.
Tiempo para probar la fuente de alimentación. Conecte una fuente de 9-12 voltios DC.
¿Es la energía LED iluminan? Sí, lo hace. Si tienes un multitester,
comprobar si estamos consiguiendo una salida de 5 voltios en el pin positivo de la
condensador de 100 uF. ¿Bueno hasta ahora?
