Paso 3: Construir el circuito principal, parte 1
pasos posteriores. [Tenga en cuenta que este y algunos de los otros esquemas y
las revistas ilustradas se reconstruye y modificadas por el autor de este
Instructivo de arte idea de Adafruit, Sparkfun,

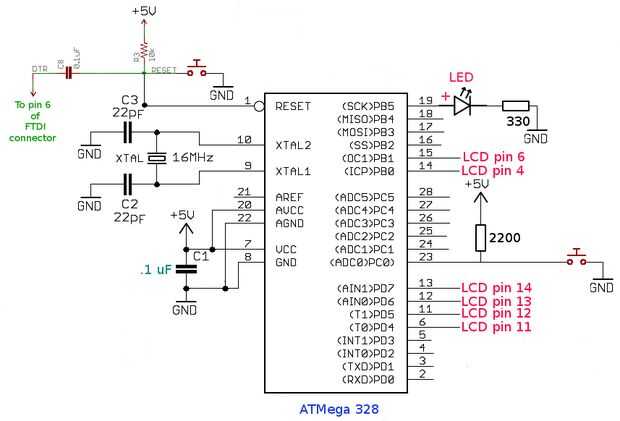

y otras fuentes.] Este circuito esquemático se repetirá en
algunos de los pasos posteriores para hacer más fácil a seguir.

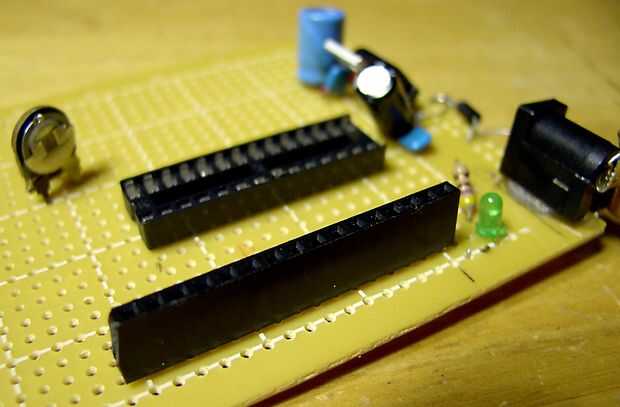

Posición y soldadura el IC 28-pin zócalo y una cabecera de 16 pines hembra
tira de la pantalla LCD. Coloque el zócalo del IC cerca del centro del tablero,
pero apagado a un lado cerca de la fuente de alimentación, como en lo pictórico.
Tenga en cuenta que el zócalo del IC es la variedad estrecha , del tipo que se adapta a un
Chip ATMega 328. Un zócalo ancho de 28 pines del IC que no trabajo aquí!

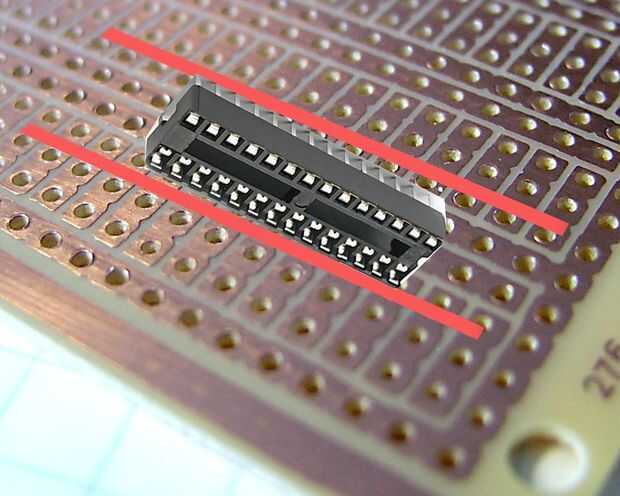

El zócalo del IC unen filas de tiras de soldadura de manera que
cada pin en una franja de tres orificios de conexión. Esto hará que las conexiones
en el lado de soldaduras conveniente (vea la ilustración).

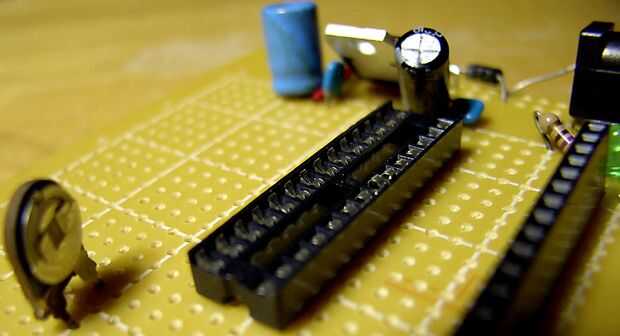

Ahora podemos colocar y montar el potenciómetro de ajuste que se ajuste el contraste del LCD.
Asegúrese de que cada pata de la perilla de apagado está en una franja de 3 hoyos diferentes. De la soldadura
cada pierna y asegúrese de que el trimpot se levanta de la mesa en vertical
posición.
