Paso 4: Construir el circuito principal, parte 2

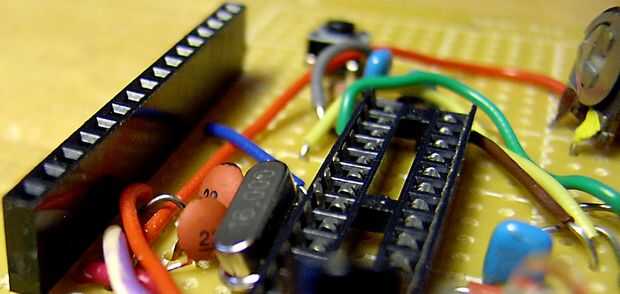

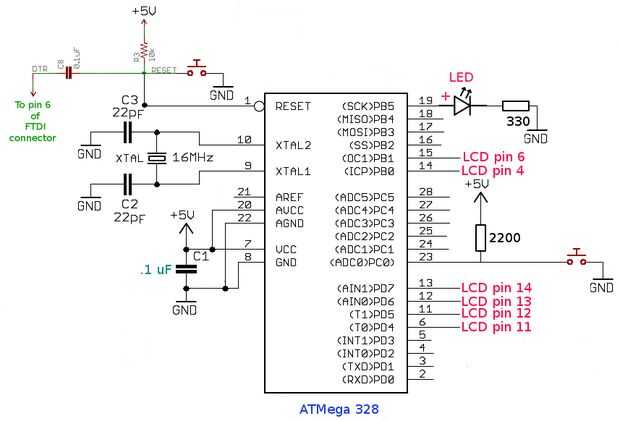

de pines en el socket de la IC. Consulte el circuito esquemático y añadir
el cristal de 16 Mhz, entre condensadores de pF 22 pines 9 y 10 y los dos,
ir a tierra de cada uno de los pasadores. También conectamos el pin 7
a + 5v y los pines 8 y 22 a la tierra. Tenga en cuenta que el extremo enmuescado de la IC
toma marca el pin 1.
Cerca del zócalo del IC:
Conectar un par de.1 uF cerámica o mylar condensadores de
+ 5v a masa para la disociación. Opcionalmente, también añadir un condensador de 10 uF
entre + 5v y tierra para el filtrado adicional.

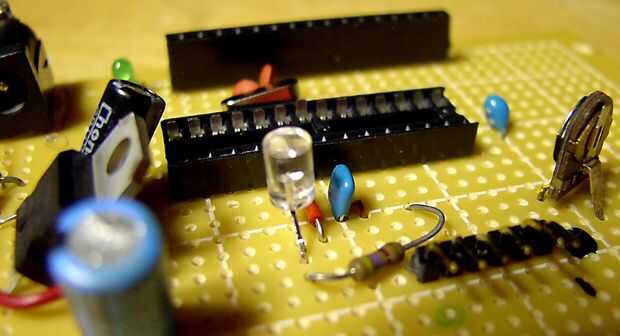

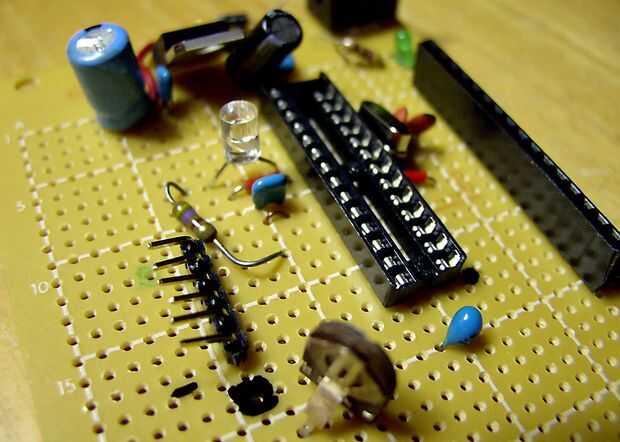

Ahora sería un buen momento para montar la programación de ángulo recto de 6 pines
cabecera. Mientras estamos en él, te de la soldadura en un LED, preferentemente de la
variedad ultra brillante, para conectar al pin 19 (SCK) del zócalo del IC.
Este LED proporcionará un abrir y cerrar en nuestro primer programa de prueba que
determinar si tenemos correctamente hemos cableado funcionalidad básica de Arduino.
El bosquejo bingo.ino que subiremos a la Junta este parpadeará
LED como un indicador cada vez que presione el pulsador para un
nuevo número de Bingo.
Se refieren a los símbolos.
