Paso 8: Mecatrónica
Un pedazo de cartón cubierto con repisa guarnición separa el recipiente en dos secciones: la mitad superior se utiliza para botellas y latas y la parte inferior la mitad para el papel. La pendiente también ayuda a las botellas a rodar el cubo cuando la escotilla se abre para vaciar.

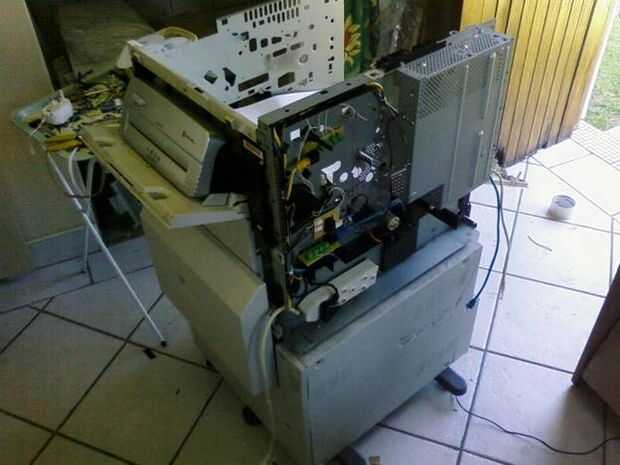

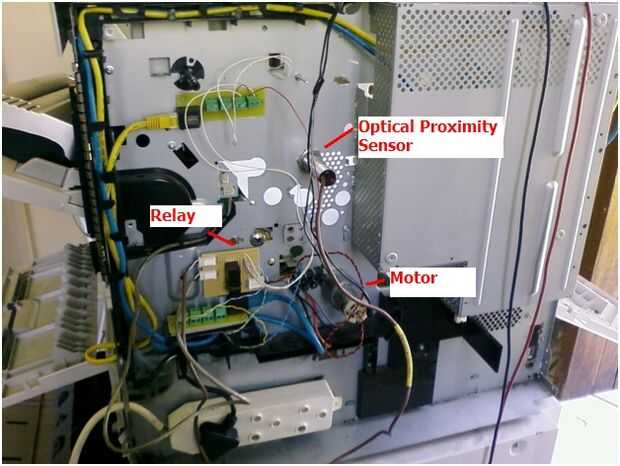

Puede ver la máquina en el lado. El papel se alimenta desde el lado y se ejecuta bajo el divisor interno para acabar en la bandeja de papel. Esta impresora nunca pensado en papel se va hacia él.
La pieza más complicada es el controlador y el software. Esto también lo hace la diversión parte!

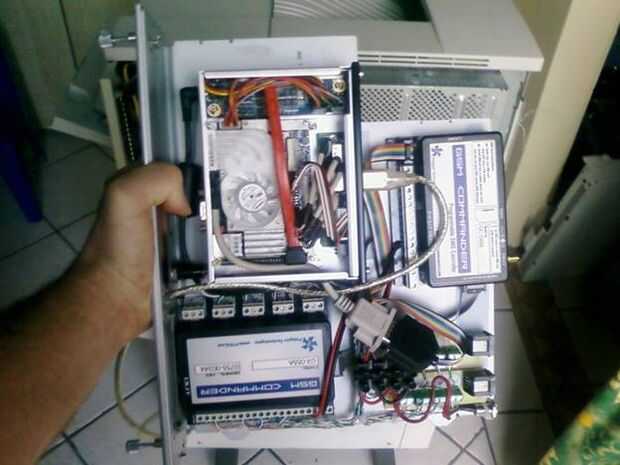

El comandante de GSM se conecta al Windows CE PC vía un cable serial y la totalidad del lote está montado en la bandeja original del regulador. Usé algunas placas de rotura de RJ45 (abajo a la derecha) para conectar el sistema de control a la otra electrónica.
Punta: Utilice tiras de Velcro autoadhesivas para montar la electrónica. Hace mucho más fácil mover cosas alrededor para conseguir el cableado correcto.

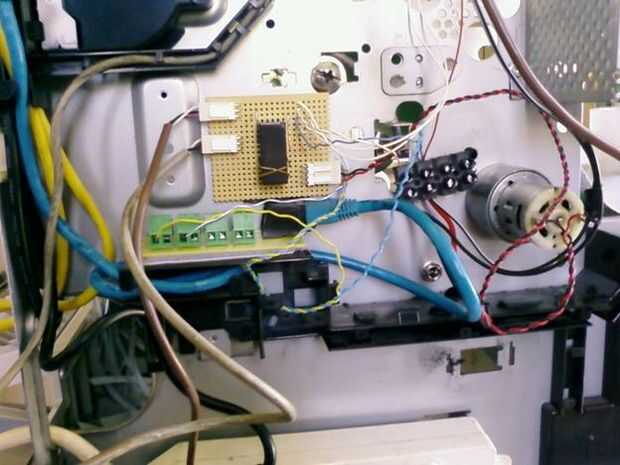

Otro tablero de break-out RJ45 en el otro lado del cable ethernet. No hay ethernet funcionando aquí, pero los cables son muy conveniente y fácil de usar.

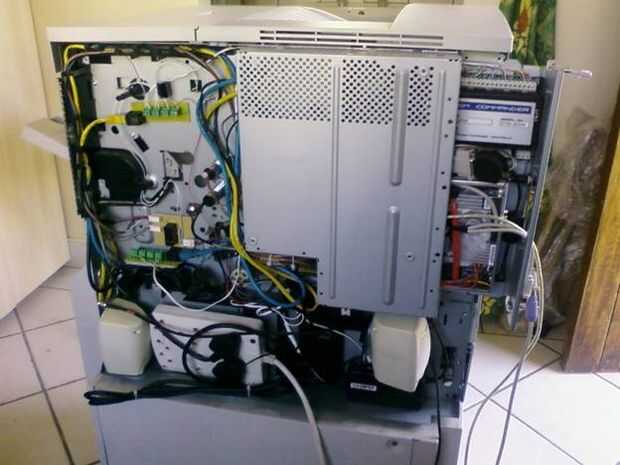

Las diapositivas de montaje controlador de nuevo en la ranura.

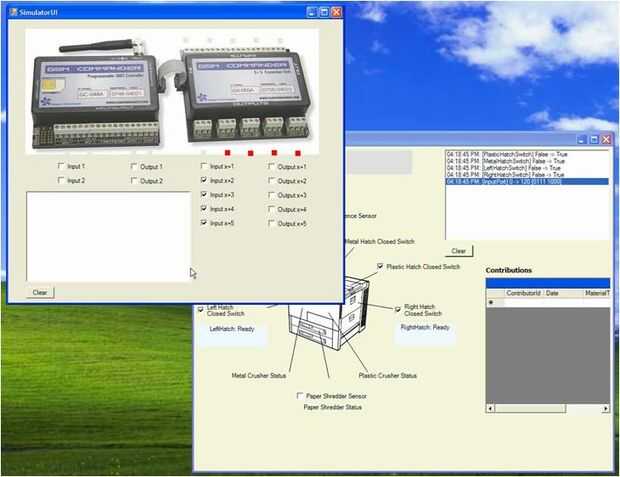

El software está escrito para el NET Compact Framework en C# usando Visual Studio 2008 que significa que hay un montón de sofisticación para un cubo de la basura!
