Binocular Tune Up con colimación (1 / 3 paso)

Paso 1:

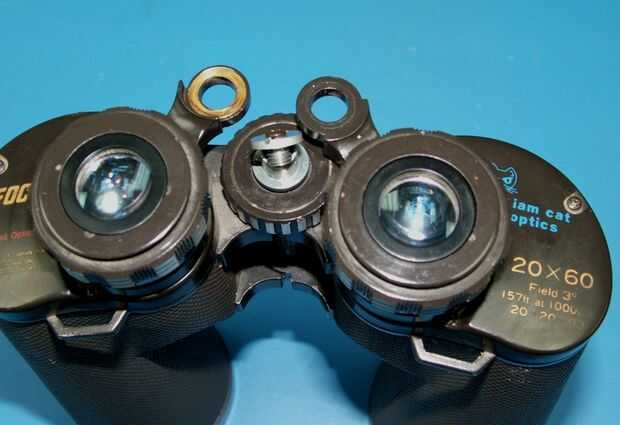

Saltar a unos pocos días más tarde. Tengo los prismáticos en el Banco de trabajo.  Utilizando un trozo de chapa de acero, soy capaz de soltar el tornillo que sostiene los oculares a la barra de enfoque. Esto permitió que los oculares deben retirarse individualmente con los prismáticos. Trabajo un poco más con un montón de toallas de papel y solventes (yo usé acetona) limpiado bien el exceso de grasa. He vuelto a montar los oculares y echó un vistazo.  Aún tenía problemas para fusionar las imágenes y los oculares eran todavía disquetes cuando ajuste el IPD. La espalda al Banco de trabajo para mí y mis prismáticos nuevos.

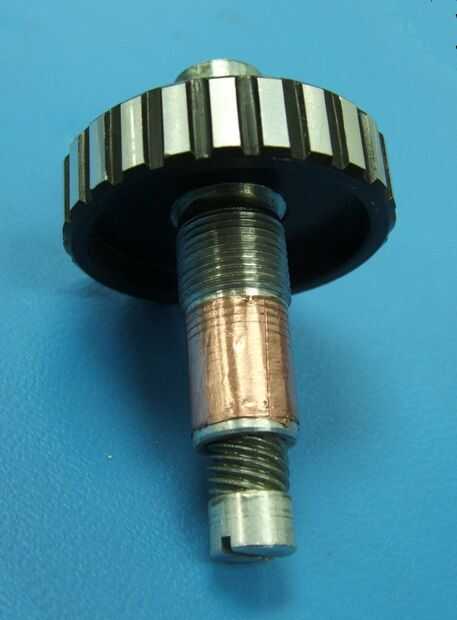

Una inspección más cercana de los gemelos reveló que el flop ocular era debido a una holgura en el mecanismo de enfoque. Después de quitar los oculares, el mando de enfoque se puede Desenroscar y el mecanismo de enfoque todo tirado fuera del cuerpo binocular.  Después de mucho pensar sobre cómo mejorar el ajuste del mecanismo, decidí limpiar la varilla y añadir la cinta de aluminio para mejorar el ajuste en el cuerpo.  Rearmado después algunos ligera lubricación reveló sólo una pequeña mejora. La mayoría de la ondulación ahora parecía estar en la rosca del mecanismo de enfoque. Revisión de mi trabajo así que, he limpiado, apretados y lubrica la mayoría de las partes móviles del mecanismo de enfoque. Todavía tengo problemas para fusionar las imágenes de cada ojo.

Mis ojos son buenos. Debe ser la colimación.
