Paso 1: Paso 1: producción de electrodos activos
Etapas del proyecto
Electrodo de EEG - el sensor, a través del cual la desviación de la actividad bioeléctrica de diferentes estructuras del cerebro. El electrodo se fija a la cabeza mediante bandas de goma especiales o cascos. En la práctica médica comúnmente utilizado los electrodos "húmedos" supuestos - contacto de los electrodos con la superficie de la piel a través de una almohadilla de esponja o una gasa empapada en solución salina, o una pasta especial. En nuestro proyecto utilizamos electrodos activos "secos". Electrodo de gran resistencia de los sensores en el cuero cabelludo, está conectado a la entrada del amplificador cuya resistencia es pequeña en relación con la resistencia piel electrodos, dando por resultado falta del circuito:

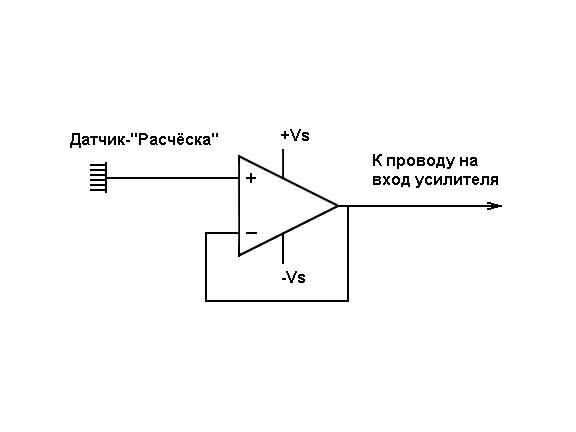

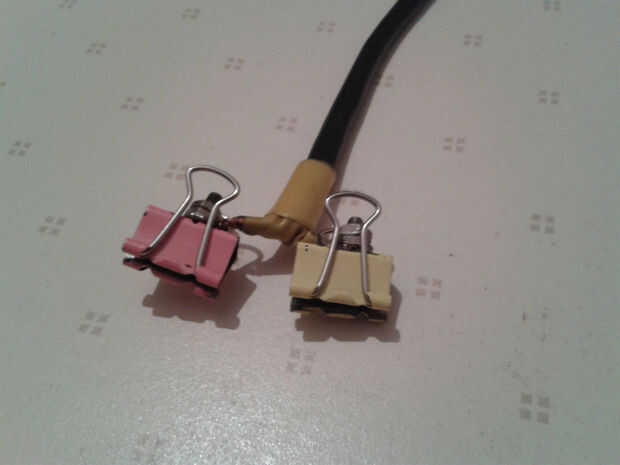

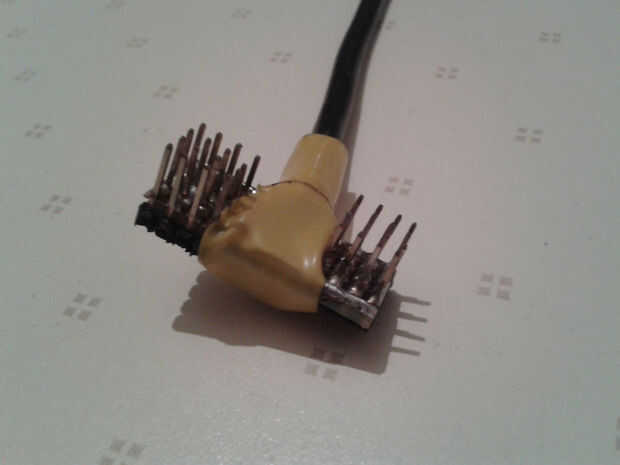

la señal útil se ahoga en el ruido. Para deshacerse de usa correspondiente seguidor cuya impedancia de entrada tiende a infinito y la salida a cero. Repetidor de conducción es la siguiente: como un op amp para construir un repetidor utiliza TLC272. Aquí pantalla (alambre de cobre trenzado) debe conectarse al circuito a cero: el proyecto ha sido de tres tipos de electrodos activos: (1) "la píldora" para la conexión de los electrodos de ECG estándar, (2) el tipo de electrodos de aguja "peinar" con electrodos de metal (3) aguja "peine" de la cabeza tipo cabeza de grafeno. Además, una foto hizo electrodo de "referencia" - electrodo medido con respecto a que el valor de biopotencial oscilaciones que se producen en el otro electrodo (trabajo):
