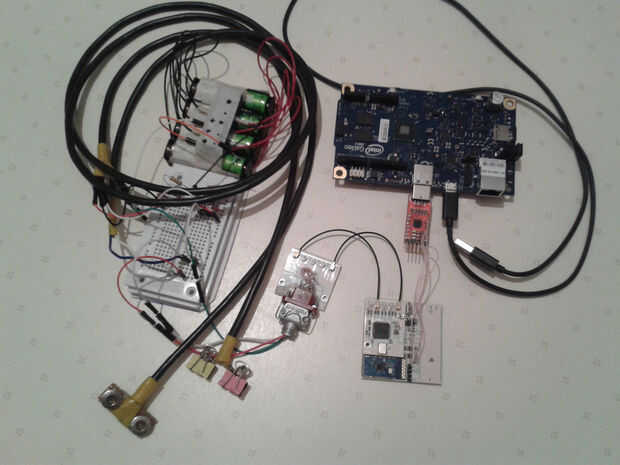

Paso 5: Paso 5. Construcción del prototipo bio señal adquisición y procesamiento sistema basado de electrodos activos, neurointerface móvil y board Intel Galileo
Al principio del proyecto previsto establecer una adquisición de bio-señales y sistema que implementa el siguiente algoritmo de procesamiento trabaja: eléctrico (1) las señales se eliminan del cuerpo humano a través de los electrodos activos y son transmitidos en forma analógica a la entrada de neyrointerfeys móvil. (2) neyrointerfeys móvil amplifica las señales analógicas de los cuatro canales, les digitaliza, forma un paquete de datos y transmite sobre el canal a cargo de BT Intel Galileo. (3) Intel Galileo realiza procesamiento de señal digital (señal de filtración y recuperación de la alfa y beta los ritmos) y transmite los resultados de procesamiento (ritmo) en un canal de WiFi de la laptop. (4) en los datos del ordenador portátil visualizados en el programa PowerGraph 3.3. Pero tuve que cambiar el algoritmo del sistema por las siguientes razones: (1) neurointerface está en pruebas y ajustes de etapa (este es otro proyecto). El proyecto fue capaz de usar sólo uno de la eliminación de cuatro canales de señales eléctricas. En cambio canal BT utilizados para la transmisión de canal de datos USB. (2) Galileo Intel board no contiene construido-BT y dispositivos WiFi. Equipo de experiencia y un marco de tiempo limitado del proyecto no está permitido conectarse a la motherboard dispositivo BT y WiFi. Como resultado, se implementó una solución temporal: (1) la señal eléctrica es tomada de una parte del cuerpo humano con un solo electrodo activo en forma analógica y transmitida a la entrada de neyrointerfeys móvil. (2) neyrointerfeys móvil amplifica una señal analógica de un canal, lo digitaliza y transmite un canal USB Intel Galileo carga. (3) Intel Galileo realiza procesamiento de señal digital (señal de filtración y recuperación de la alfa y beta los ritmos) y transmite los resultados de procesamiento (ritmo) en un canal USB del ordenador portátil. (4) en los datos del ordenador portátil visualizados en el programa PowerGraph 3.3. A continuación se muestra una vista general del sistema de adquisición y procesamiento de la señal bio del prototipo. Programa prototipo calcular alfa y beta ritmos puede encontrarse aquí. (Hemos utilizado la biblioteca FFT, diseñada por Tom Roberts). Se sigue trabajando en el desarrollo del proyecto.
