Paso 6: más allá del prototipo
Decidí hacer el circuito un poco más compacto.
Un cambio notable es que he incluido 2 macetas de audio individuales para un control de volumen, esta atados a la amplificación de ambos oídos pero aún permite circuitos individuales. Es realmente espeluznante que los micrófonos sean capaces de recoger audio pero todavía permitir localización de diferenciación de la fuente del sonido.

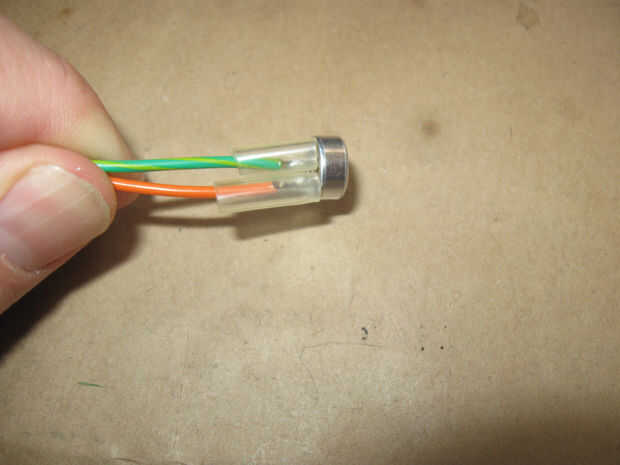

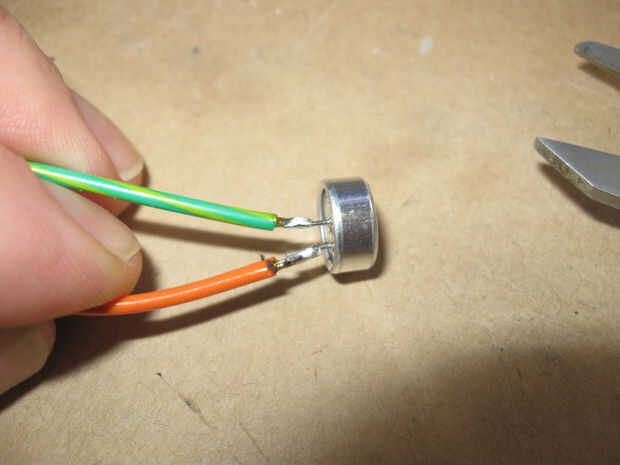

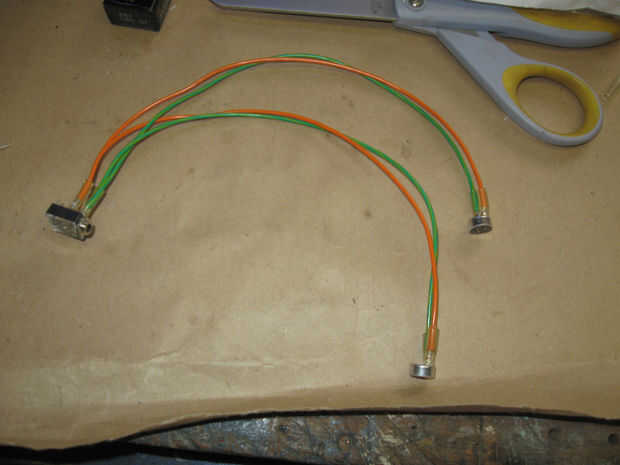

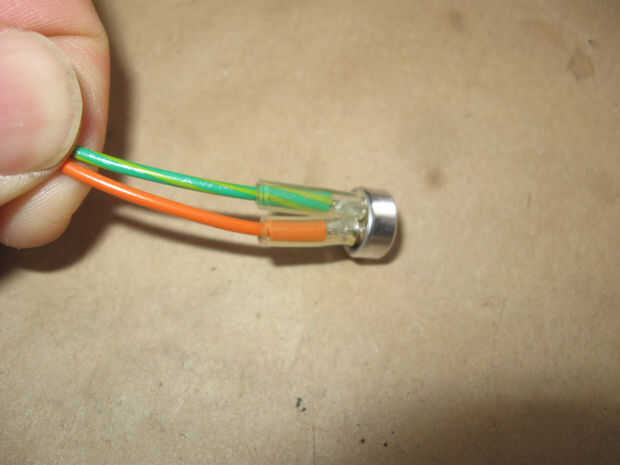

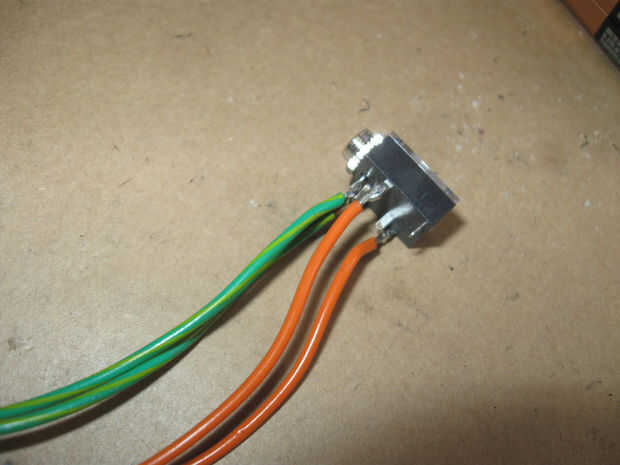

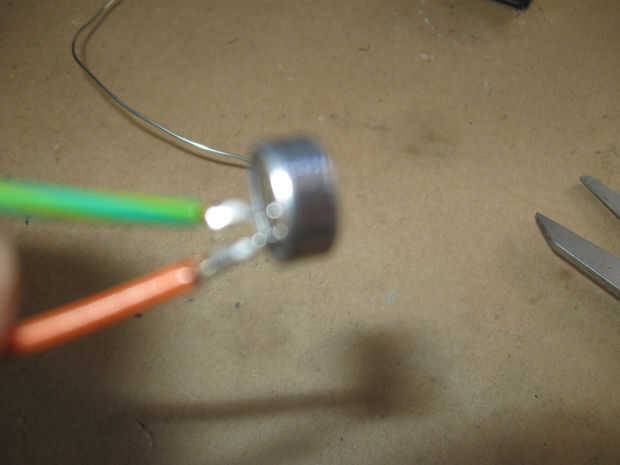

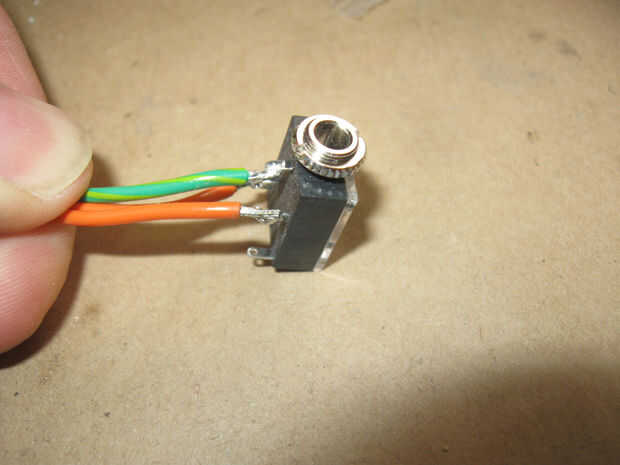

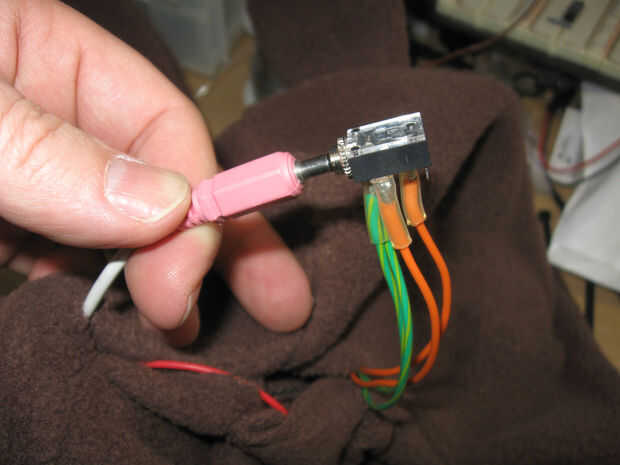

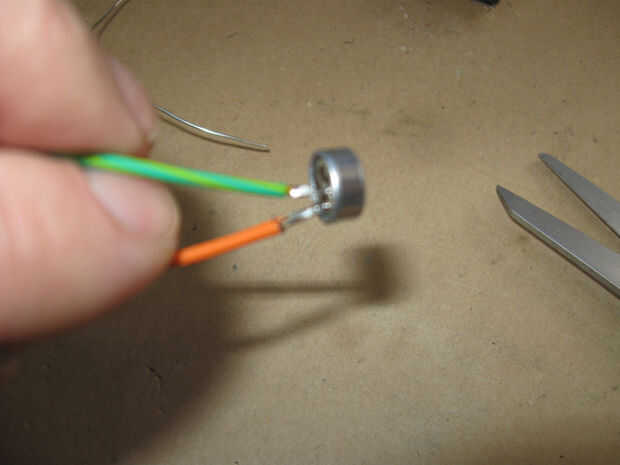

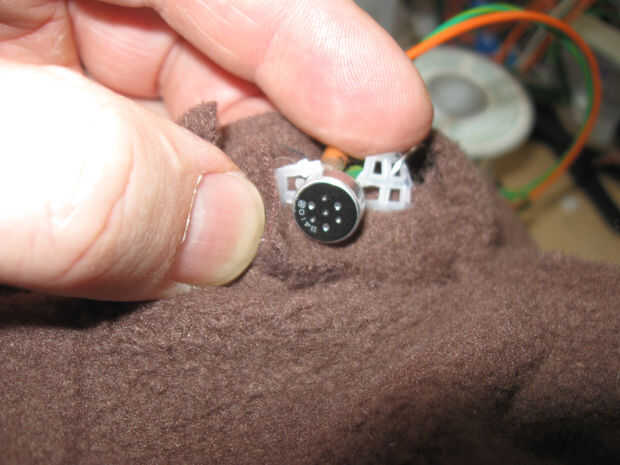

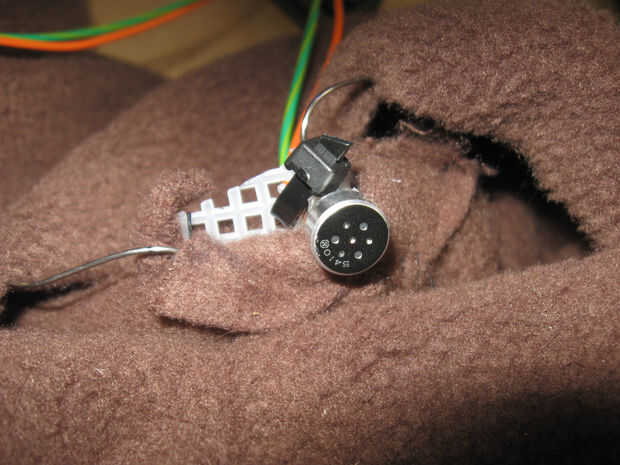

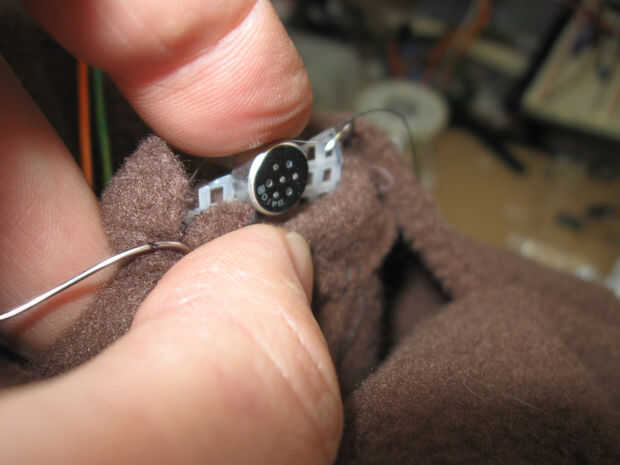

Otra vez los circuitos están contenidos en el dispositivo de la caja. Simplemente conecté naranja a positivo y verde a tierra como se muestra. Tenga cuidado a izquierda y derecha para la orientación adecuada.

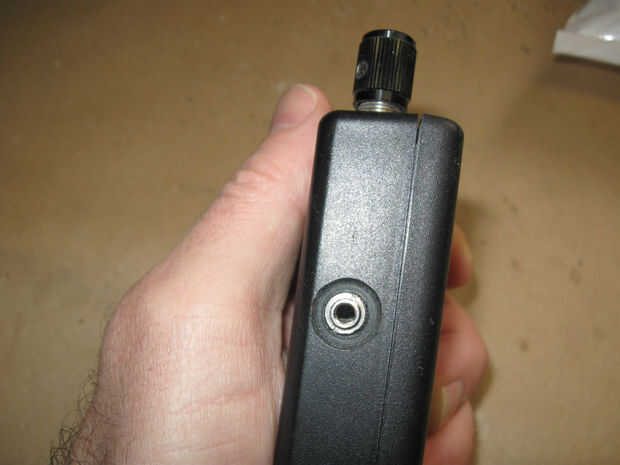

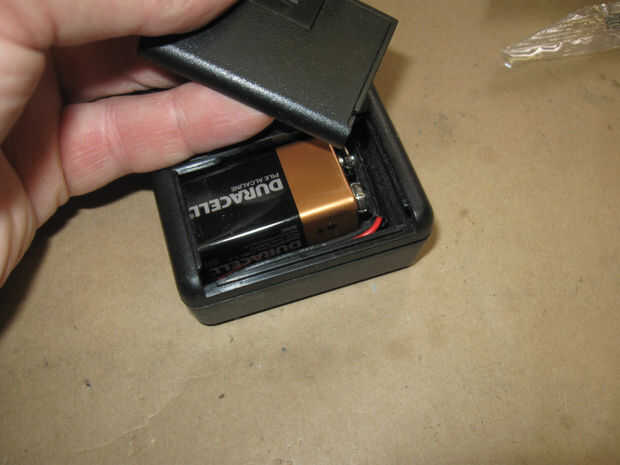

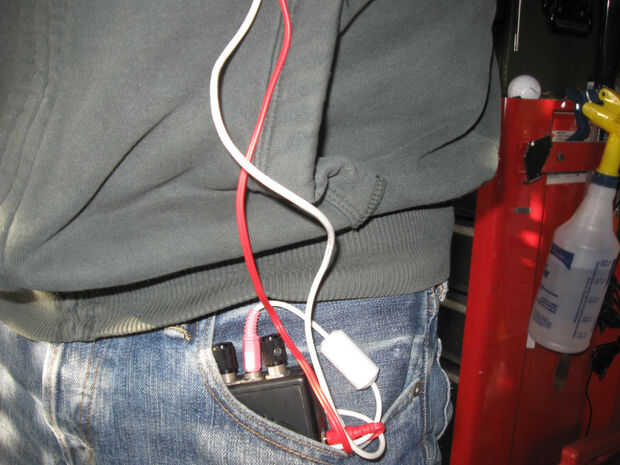

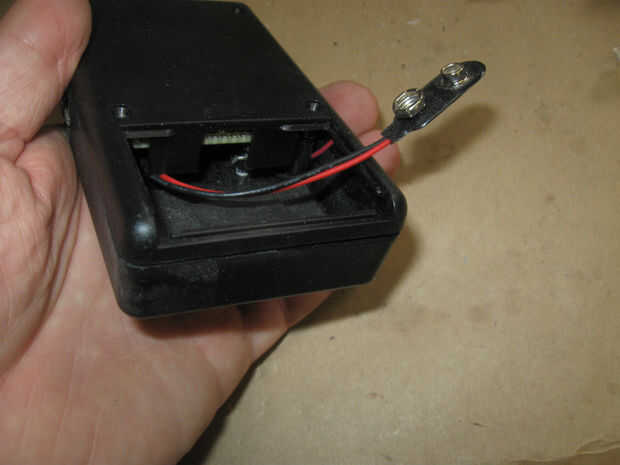

El circuito más compacto se encuentra en un caso de serie 1500 de Hammond que tiene un compartimiento de la batería de 9V. Fácilmente puedo poner éste en mi bolsillo con ningún roce.

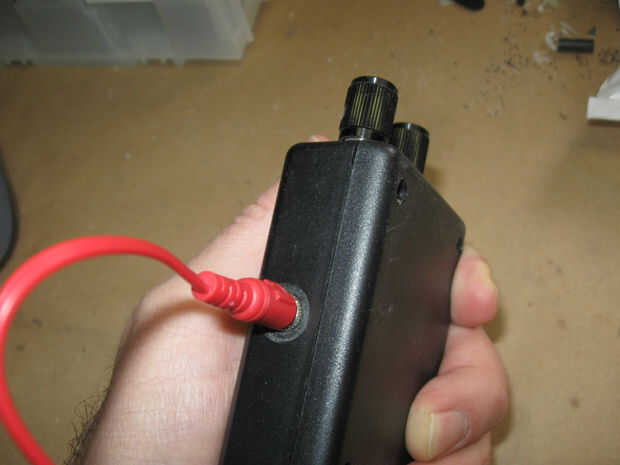

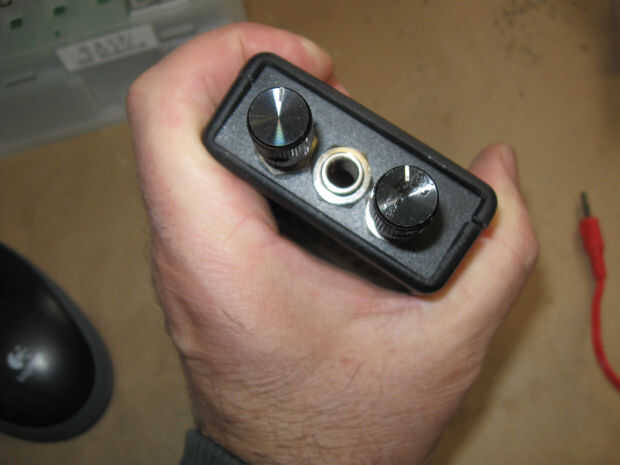

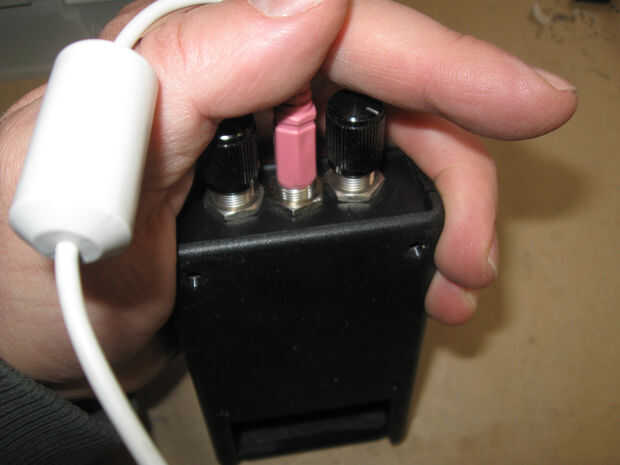

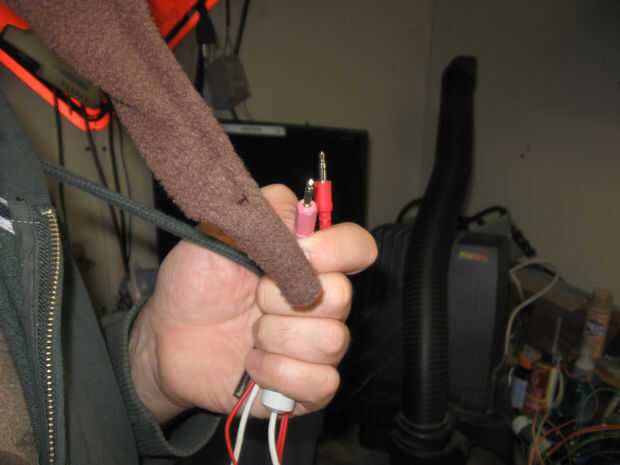

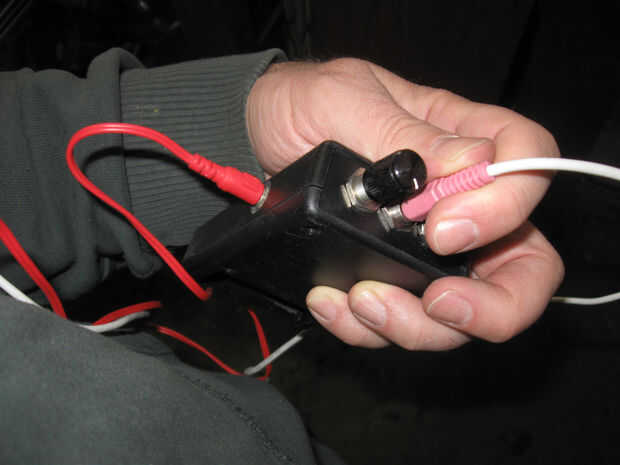

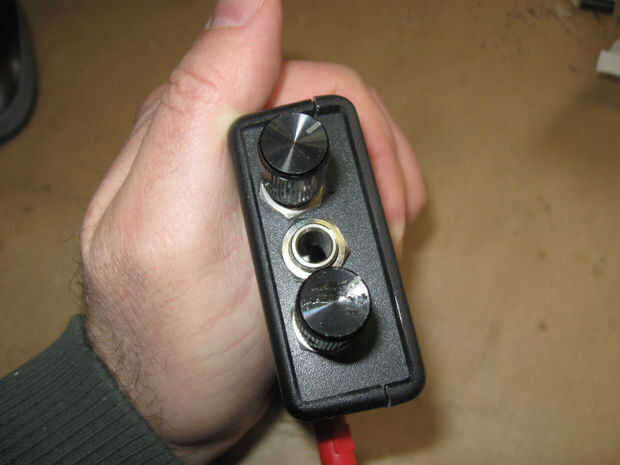

En este caso el cable blanco/rosa proviene de los micrófonos y debe pasar por el circuito que está dentro de la caja negra como se ha discutido. El cable rojo va directamente al circuito de auriculares. El volumen del micrófono es controlado por las macetas audio 2 que están a ambos lados de la entrada de mic.
El cableado debe ser limpiada como se ve un poco desordenado en él está la configuración actual.
