Paso 9: Adaptador de la rueda de paralaje
Hay dos opciones para la adaptación de los adaptadores de la rueda para montar los kits de montaje de rueda de paralaje.
- Hacer y utilizar los adaptadores de rueda de recambio
- Los adaptadores de rueda stock para adaptarse a la máquina
Opción 1:

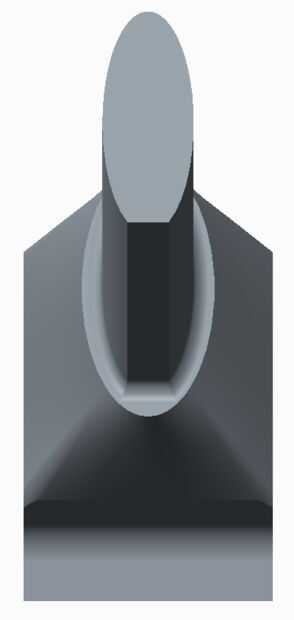

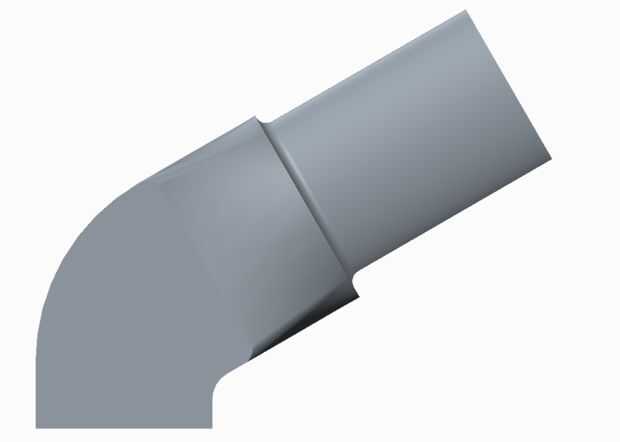

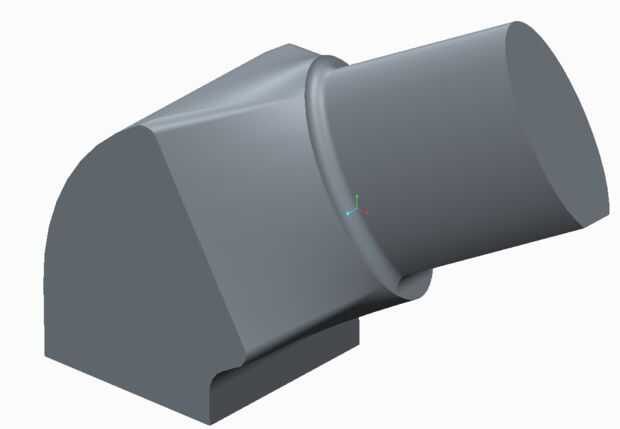

El archivo .zip contiene modelos CAD en 3D de un adaptador de rueda de recambio. Éstos se pueden utilizar ya sea 3D imprimir los adaptadores de rueda de recambio o tenerlos mecanizado mediante CNC.
Hay algunos problemas con esta opción:
- Si estos adaptadores son 3D impreso de plástico ABS, puede romper si es sometido a alta fuerza (por ejemplo, si se cae el bipedestador)
- El modelo 3D está configurado para la inserción de un punto fijo de metal en el plástico para los hilos de rosca de 1/2-13. Si esto fue a través del CNC, el modelo tendría que cambiarse para reflejar.
- Debido a restricciones de presupuesto, esta parte no fue hecha para nuestro proyecto, así que no podemos garantizar que esta parte va a trabajar, aun cuando realizado correctamente en relación con el modelo 3D.
Opción 2:

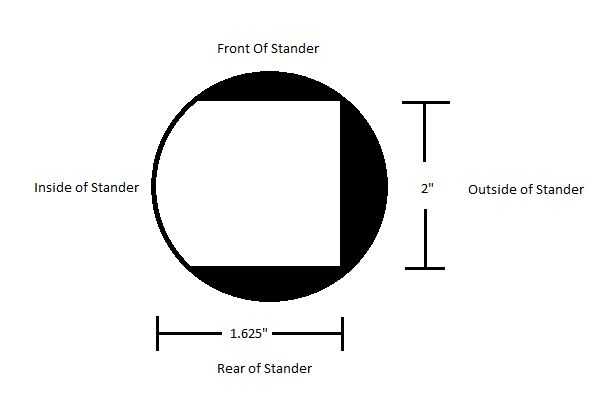

La sección redonda del stock adaptador puede mecanizarse para adaptarse a los adaptadores de la rueda de paralaje. La parte de la base del adaptador que se enfrenta a las ruedas del kit del motor necesita ser acortado para que el ancho total es de aproximadamente 1,625" de largo. Las secciones delanteras y traseros de la misma deben mecanizarse en partes iguales para que su longitud total es de aproximadamente 2", o hasta puede llegar a los tornillos en el bloque del adaptador con el adaptador del volante montado en él.
