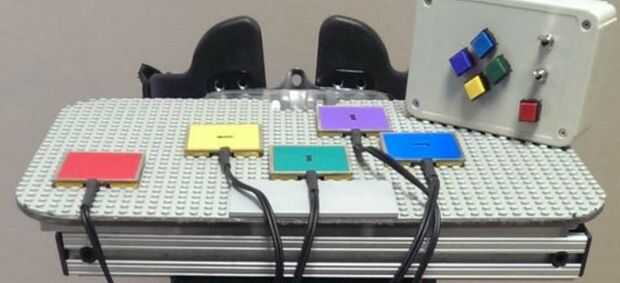

Paso 16: Stander controles: botones
Herramientas:
Destornillador phillips pequeño
Peladores de alambre
Un taladro con brocas.
Equipos de soldadura
Partes:
Uno -> TIVA C Launchpad
Cinco -> Interruptores táctiles
Cinco -> Jack de 3,5 mm (2 contactos)
Uno -> cable USB con el extremo macho del USB A (1.5' +)
Uno -> cuadro de proyecto
Uno -> bobina de cable de conexión pequeño
Toda la conexión de aquí se hacen soldadas en el extremo del perno de un encabezado de mujer.

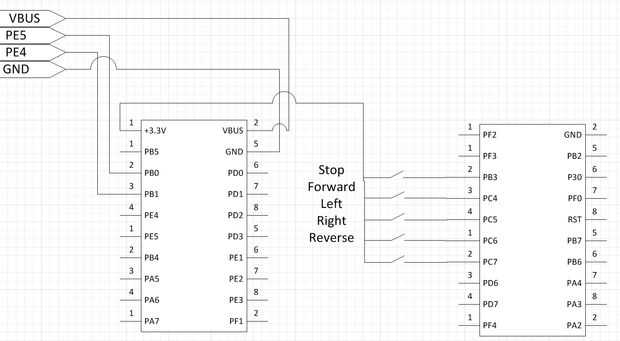

- Suelde un conector de cada conector de 3,5 mm junto con un cable a la izquierda hacia fuera en un extremo. Conéctelo a los 3.3V pin del C TIVA
- Soldar un cable en la otra conexión del jack de 3.5mm y conéctelo al PB3. Repita para PC4, PC5 y PC6, PC7
- Perforaciones en el cuadro de proyecto lo suficientemente grande para tus tomas de 3,5 mm.
- Use pegamento o de epoxy para fijar los conectores de 3,5 mm a la caja del proyecto.
- Separar y pelar los cables del cable USB, tal vez has hecho esto ya en el paso anterior
- Perfore un agujero lo suficientemente grande como para caber el cable USB a través de en el cuadro de proyecto. Alimente el cable a través de antes de hacer los siguientes pasos.
- Conecte el cable VBus del cable USB al VBus
- Conecte el cable de tierra desde el cable USB a la tierra
- Conecte el cable de PE5 del cable USB al PB0
- Conecte el cable de la PE4 desde el cable USB al PB1
