Paso 17: Stander mando
Partes:
Uno -> tabla de Tiva
Uno -> el módulo Bluetooth WT12
Uno -> batería de 9 voltios
Uno -> conector de la batería de 9 voltios
Uno -> LM7805
Dos -> condensadores de .1uF
Cinco -> botones Tacticle
Dos -> interruptores
Tres -> bloque de acrílico de forma mecanizadas espaciadores de plástico: un 1.25" x2.5"x0.375", uno de 2,75" x 1" x0.25", un 0,75 "x 1" x0.25 "
Construir:

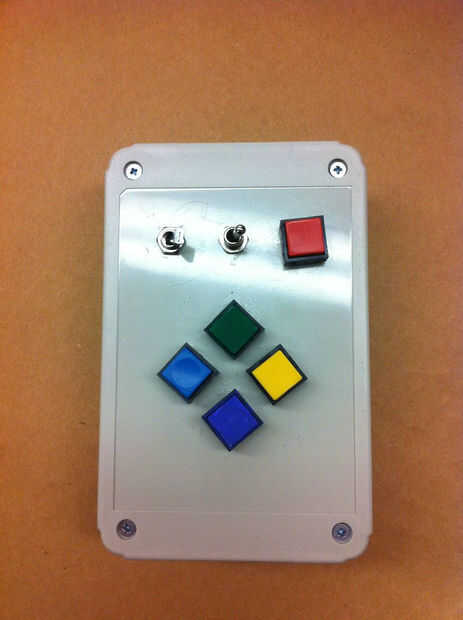

Los cuatro botones direccionales se arreglan en un patrón de diamante con los botones 1" aparte
Taladrar los agujeros para estos botones, junto con los agujeros para los interruptores ya sea la configuración que se muestra por encima o en una configuración cómoda para usted.

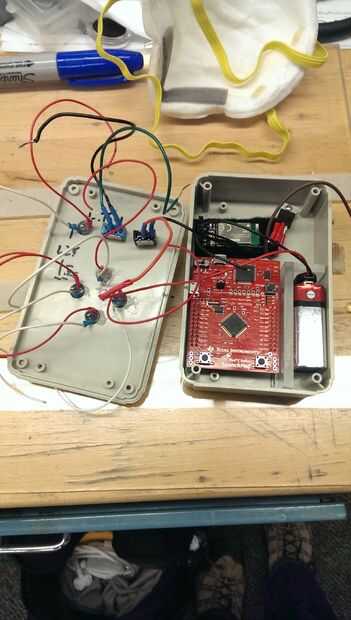

Dentro de la caja, pegue el 1.25" x2.5"x0.375"para que la Junta de Tiva puede descansar en ella y pegue a los otros dos espaciadores en forma de L para contener la batería como se muestra en la foto de arriba.
Nota: Lamentablemente, por falta de tiempo hemos podido completar la distancia para nuestro proyecto. Eso significa que no tenemos el código o los diagramas de cableado para usted para esta función.
