Paso 4: Sistema de bandeja superior
Procedimiento:
1. cortar la ranura de T de 80/20 bolsa de aluminio en las piezas siguientes:
-> Cantidad Dimensiones
Dos -> 5 ½ en
Uno -> 3 3/8 en
Uno -> 12 en
Dos -> 1 3/8 en
Dos -> 8
Taladrado y roscado localizaciones:
2. taladrar todos los extremos del material T-ranurada con una broca de 13/64 pulgadas de bits y luego les golpee con un toque de ¼-20. Esto permitirá los extremos para atornillados entre sí o con los extremos capsulados. Para los tornillos de pulgar una broca de 1/4 pulgada tendrá que utilizarse para crear una ubicación de los orificios que es un 1/2 pulgada del extremo del.
3. total de seis lugares tendrá que ser perforado con una broca de 1/4 pulgada poco y acabó con un cajeado de 7/16 de pulgada. Total dos se colocarán en los extremos de la sección de 12 pulgadas ranura en T una media pulgada desde el final al centro del agujero. Otros dos serán el final de los dos 5 secciones de ranura en t 1/2 pulgada, una media pulgada desde el final al centro del agujero. Tenga en cuenta que estos agujeros escariados tendrá que ser en el mismo lado que los agujeros que se perforaron para los tornillos de mariposa. Dos también se añadirá a la sección de la ranura en t de 8 pulgadas ¾ pulgadas desde el extremo al centro del agujero. Ver cuadro de asistencia en los lugares de cajeado.

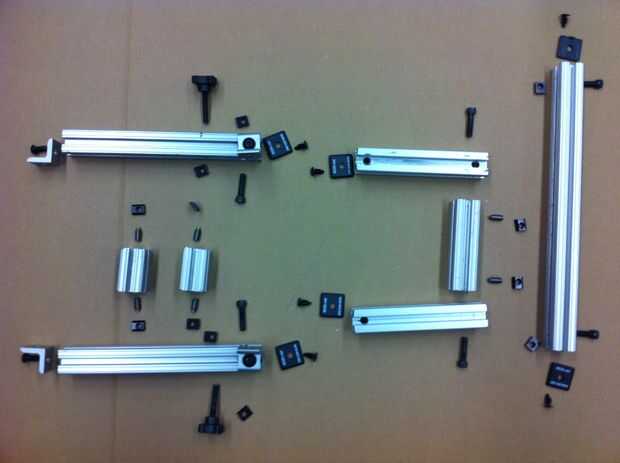

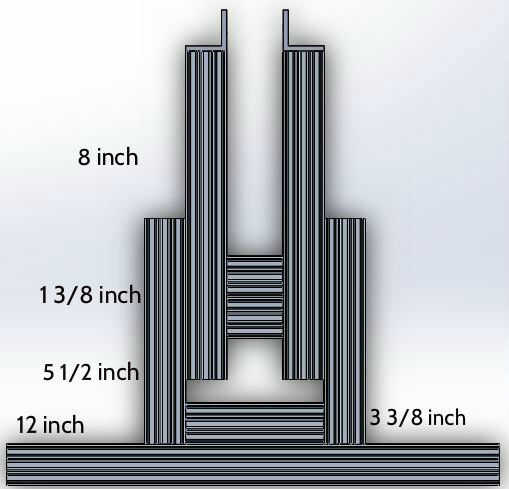

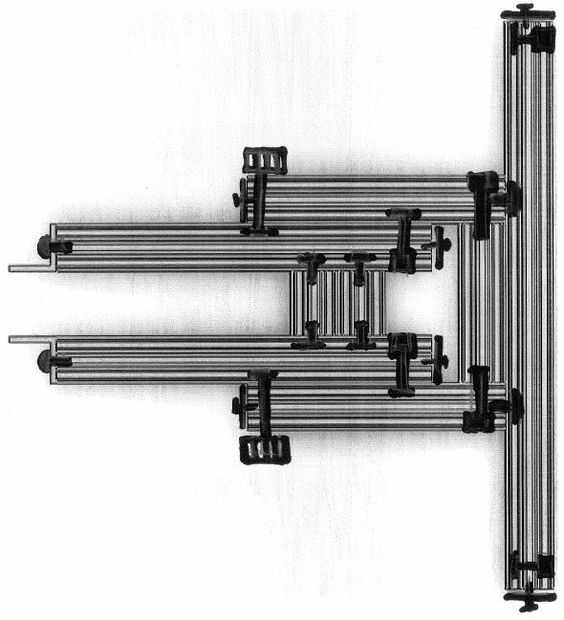

4. Conecte las secciones juntas como se muestra en el dibujo. * Loctite en cada tornillo excepto pulgar screws.*
