Paso 4: Es un corredor!
Aquí hay unos videos de mi controlador de motor paso a paso va. En el primer video estoy usando un temporizador 555 para generar pulsos de reloj que alimentan directamente a la entrada de paso del conductor. Gire hasta que el motor se atasca a alta velocidad. Algo hacen motores paso a paso todo.
http://www.youtube.com/watch?v=GU2GaSMPxNI
No sé si se notaba o no simplemente viendo el video pero estaba gritando! Entonces saltó justo antes de que el video terminara cuando su rotor bloqueado. Que el motor pesa un par de libras también es como un ladrillo. ¿Bien si quieres hacer digamos un ventilador con el motor paso a paso pero permite funcionar bajo control de computadora ahora vamos?
En este vídeo el motor invertirá una y otra vez usando un rápido reloj inclinado a 800 RPM:
http://www.youtube.com/watch?v=cgbeyNNBZ68
Eso es lo que puede esperar para conducir su máquina CNC en el uso de este controlador. tal vez es un poco más lento, tal vez un poco más rápido, dependerá de la mecánica de la máquina. Que la gente es lo que todo sobre!
El software que estoy usando para controlar el motor se llama EMC2 y lo puede conseguir gratis aquí:
No hay ninguno mejor.
En el futuro si hay alguÌ n interés yo puedo poner un artículo sobre mi tablero de búfer de Puerto vista a la derecha en la imagen adjunta. También estoy pensando en la documentación de la fuente de poder con que realizar mi proyecto CNC. Aunque puede utilizar cualquier alimentación te gusta. Realmente no puede ejecutar estos controladores directamente desde un puerto paralelo porque necesitan más señal actual que puede salir más puertos paralelos de la PC.
Estoy seguro de que he dejado 1 millón de pequeños detalles en mi artículo, pero es lo que la sección de comentarios. Usted comienza con mucho más que tuve con sólo lo que yo he publicado ya. Pasé por un montón de problemas experimentando para conseguir este circuito a funcionar tan bien como lo hace examinando la segunda imagen adjunta a esta página. También no he implementado todas las posibles características de este dispositivo como quería mantener fáciles de hacer. Se puede hacer más!
Realmente todo lo que necesitas es el esquema estoy ofreciendo para construir este proyecto. He construido tres conductores yo y cada uno de ellos ejecute grandes. Si usted construye esto y realmente no funciona bien para usted Asegúrese de que su señal y motivos de poder en el TB6560AHQ no están conectadas directamente a uno y otro pero provienen de los condensadores electrolíticos de desacople, C4, C5 y C6. Es lo que hay son para. Ellos absorben todo el ruido de los motores paso a paso hacen cuando corren para que ruido no propagar e interferir con las señales de control.
Tuve ese problema yo con uno de mis conductores y me tomó bastante tiempo para descubrirlo. Sé que en el esquema todos los motivos se ejecutan juntos pero físicamente no puede hacer este circuito de esa manera o no va a funcionar!

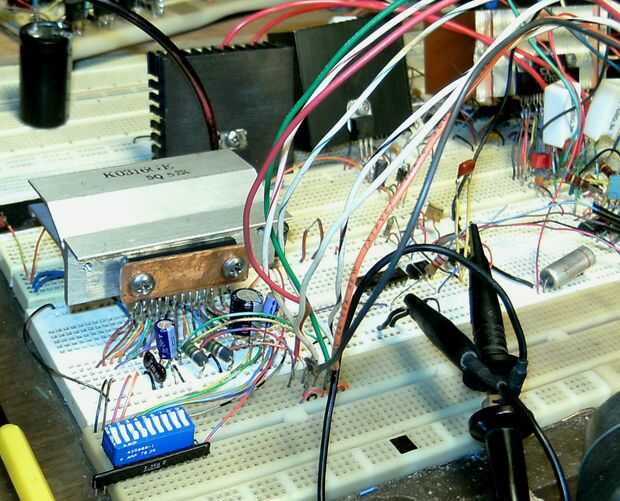

Buena suerte si decides hacer este controlador por sí mismo. Aunque si te fijas bien en la foto de mi protoboard puede decidir que no contar con suerte tanto con el que he adjuntado a la TB6560 allí la placa de cobre dispersión. Ha! Estos dispositivos tienen una reputación para la voladura. No sé seguro si bien merecido, como ninguno tiene auto destruye en mí todavía.
Hacer las cosas bien, use su cabeza y deberían todos trabajar para usted también. Aquí funciona así.
