Paso 2: Cortar madera para la caja de alimentación
Estas instrucciones presupone woodworkingskills básicos y el acceso a las herramientas adecuadas. Las instrucciones no incluyen determinados métodos para cortar la madera en herramientas específicas ya que hay muchas maneras de lograr lo mismo usando diferentes herramientas de cortes.
Materiales de la caja del alimentador:
-1 tablero de 1 X 10
-5' de largo
-Plexiglás 1/8" de espesor para el panel delantero claro - 4 7/8" X 7 11/16"
-Plexiglás 1/8" de espesor para el panel solar - 7 1/2" X 8 1/2"
-Tornillos para madera #8 X 1 1/2"(18)

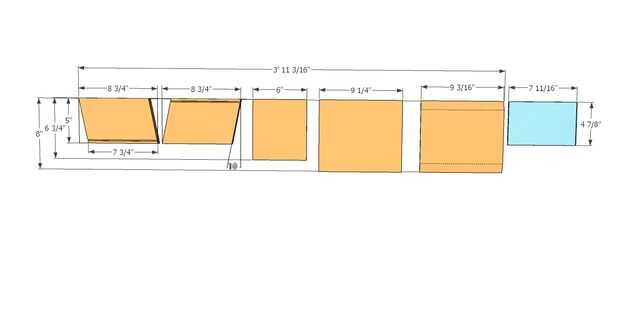

Piezas:
-1 x base panel 8" de ancho por 9 3/16" largo
-1 X panel 8" de ancho trasero de 9 1/4" de largo
-1 x panel superior 6 3/4" de ancho por 6" de largo
-2 x paneles laterales de 5" de ancho por 8 3/4" de largo
-1 panel de X
-5" de ancho por 12" largo (se cortarán en un ángulo de 30 grados)
Corte los paneles:
-Extraer la Junta de 8" ancho

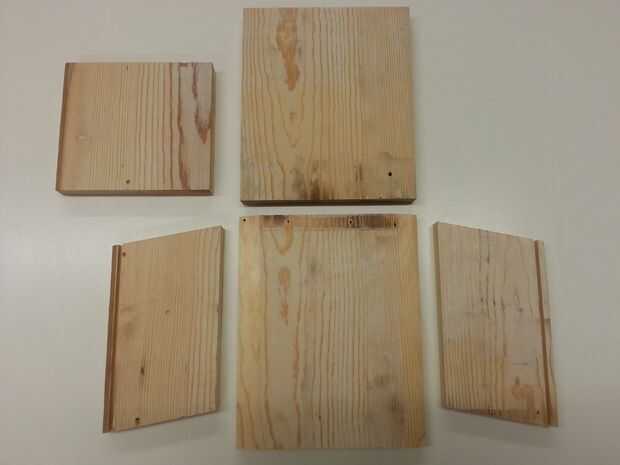

-Corte un 9 3/16" y un 9 1/4" pieza salen de la tarjeta rota. Estos son el fondo y traseras.

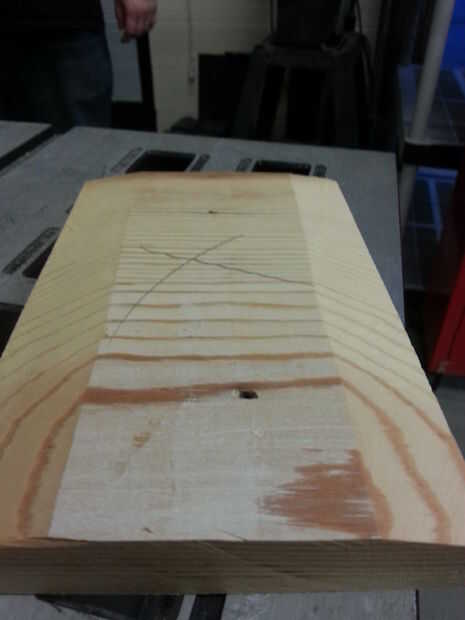

-Chaflán (ángulo corte) ambas piezas en un ángulo de 10 grados a lo largo de uno de los bordes de 8".
-Corte la Junta restantes a 6 3/4".
-Cortar una pieza de 6" de largo. Este es el panel superior.
-Achaflanar la pieza en un ángulo de 10 grados a lo largo de uno de los bordes de 6".
-Corte la Junta restantes a 5".
-Cortar 2 cada 8 3/4" de largo. Estos son los 2 laterales.

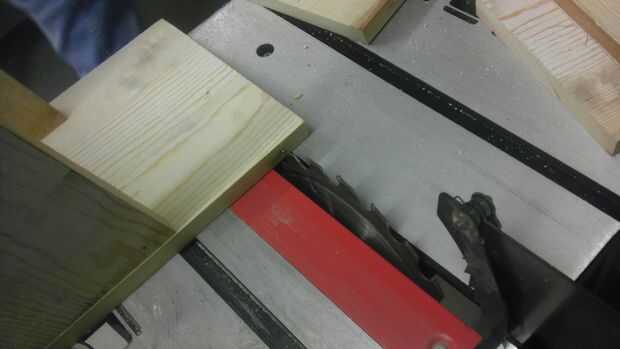

-Corte los paneles laterales a 10 grados a través de dos de los lados de 5" para que coincida con los chaflanes en la parte inferior, la espalda y paneles superiores. Las piezas resultantes deben ser paralelogramos.

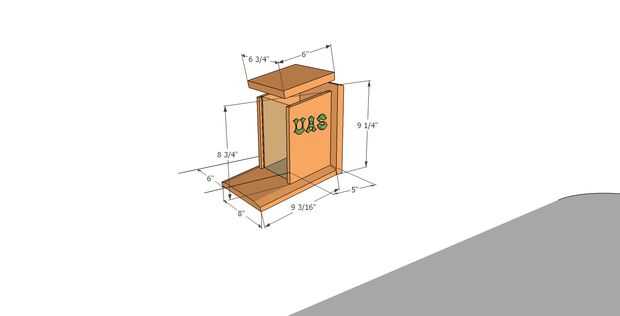

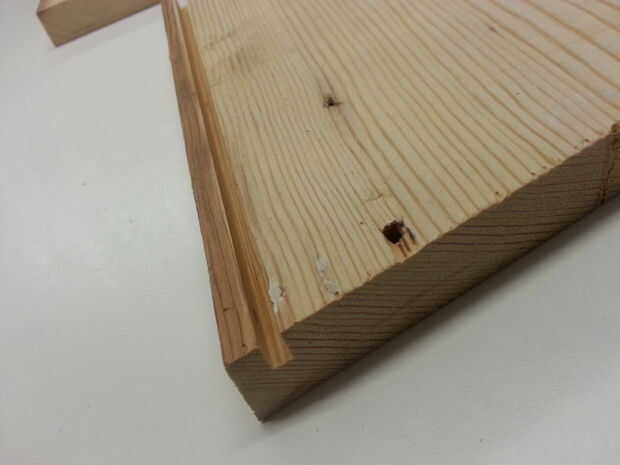

-Corte una ranura ancha de 1/8" a lo largo de un borde largo de ambos laterales. Asegúrese de que se enfrentarán a las ranuras hacia adentro en el cuadro de acabados - vea los dibujos. Esta ranura fijar el panel delantero claro del alimentador.
-Cortar 1 pieza 12" de largo. Esto se cortará por la mitad para convertirse en los soportes para los paneles solares.

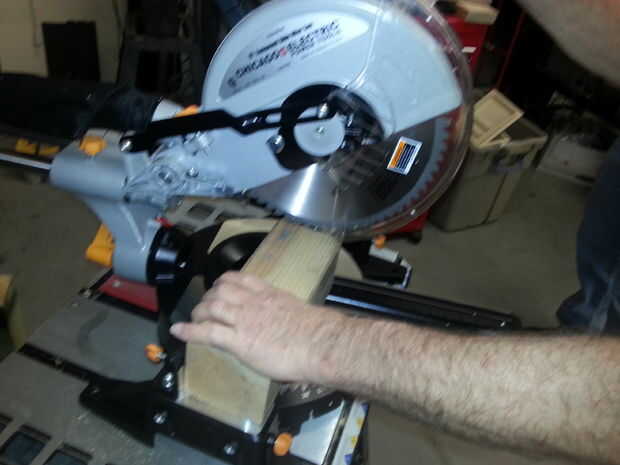

Hacer los cortes en ángulo sobre los soportes de panel solar. Cortar la pieza por la mitad en 30 grados colocando una marca en el centro exacto de la Junta, y luego marcar una línea en un ángulo de 30 grados a la arista intersección el punto central. Los 2 trozos resultantes deben ser idénticos con un borde cuadrado y borde en un ángulo.
