Paso 6: Circuito de la cámara de la construcción
Por favor vea el diagrama de cable para asistencia.
-V3 Arduino UNO (e.g. http://www.sparkfun.com / http://www.sparkfun.com
-Hombre a hombre Jumper cables
-22 AWG de alambre trenzado
-22 AWG alambre sólido (cobre) o formado puente de alambre para Breadboards
-Optoacoplador (CANT. 2) (e.g. PC817) (CANT. 2)
-LEDs (CANT. 2) (para pruebas y opcional)
-Protoboard Mini 170 puntos

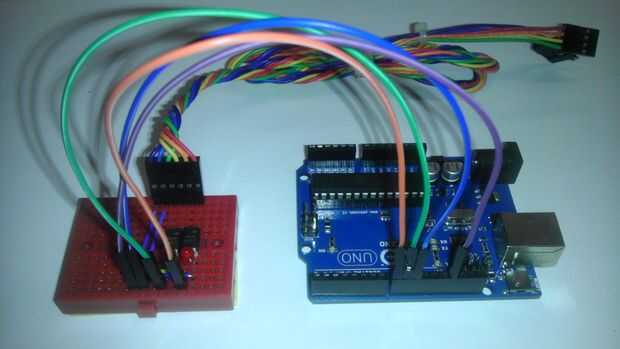

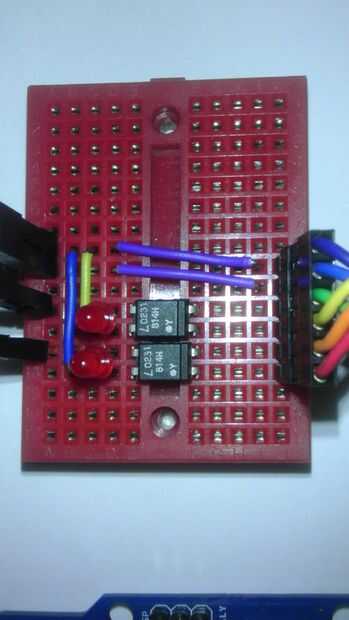

¿Por qué todos los circuitos de lujo? Queremos controlar el botón de encendido de la cámara y botón de disparo, por lo que decidimos hacer esto con Opto-aisladores también llamado un aislador óptico, acoplador óptico y fotoacoplador. Esto nos permite abrir y cerrar otro circuito (la cámara) al aislar los dos circuitos mediante el uso de la luz. Todo esto sucede dentro de un chip y aclaración no tiene nada que ver con el panel solar. Mientras que estábamos construyendo esto, decidimos también conectarse a la energía de la cámara para poder cargarlo.
Por favor vea http://en.wikipedia.org/wiki/Opto-isolator .

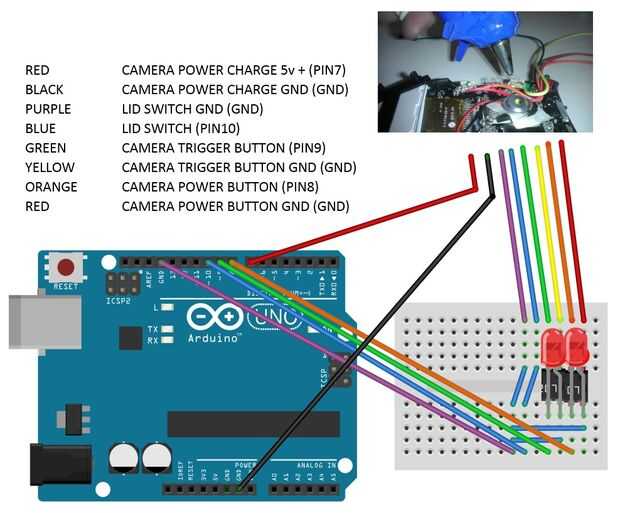

Diagramas de cableado

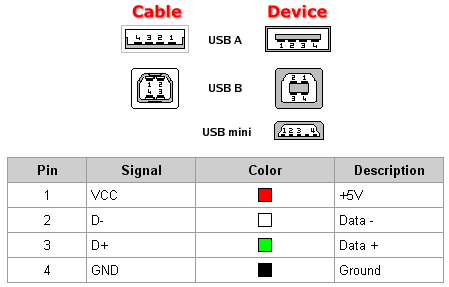

ALIMENTACIÓN de la cámara roja carga 5v + (PIN7) -> (ver diagrama USB)
CÁMARA negro potencia carga GND (tierra) -> (ver diagrama USB)
TAPA PÚRPURA INTERRUPTOR TOMA DE TIERRA (GND)
INTERRUPTOR DE TAPA AZUL (PIN10)
BOTÓN DE DISPARO DE CÁMARA VERDE (PIN9)
AMARILLO CÁMARA DISPARADOR BOTÓN GND (TIERRA)
BOTÓN DE ENCENDIDO DE CÁMARA NARANJA (PIN8)
CÁMARA ROJO POTENCIA BOTÓN GND (TIERRA)
Aviso: ¡ No coloque "cámara" (rojo o negro) a los botones o interruptor.
