Paso 3: Tiempo de compilación: distracción y construcción.
Como se mencionó antes, no hay mucho que este circuito! Se basa principalmente fuera de las aplicaciones el circuito Ken demostración de su biblioteca de IR... Para ello necesitaremos...

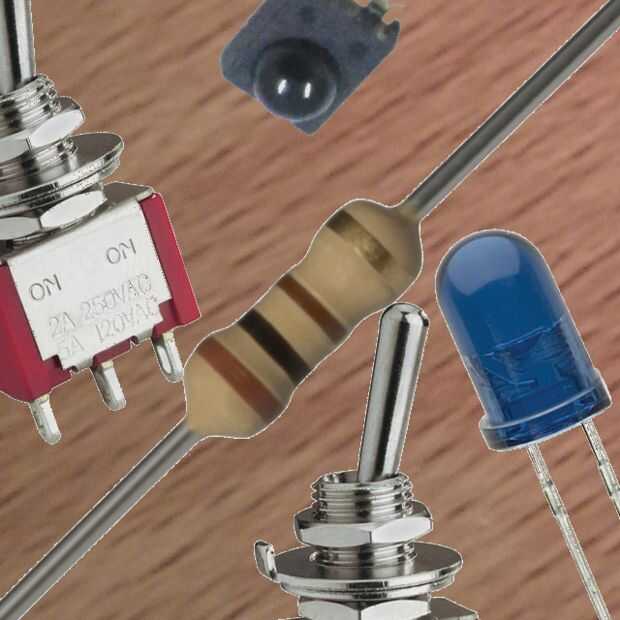

Lista de partes:
-1 x ProMini de Arduino (o equivalente!)
-1 x LED IR
-1 x Receptor IR
-1 x 100 de Ω de resistencia
-1 x resistencia de 1000 Ω
-2 x SPST interruptores*
* Los interruptores dependen sobre todo de su cuerpo, en mi caso usé una diapositiva y cambiar, pero nada SPST funcionará!
En mi caso para el caso usé viejas piezas de uno de estos. Calidad de sonido no es grande, pero la cáscara es el tamaño perfecto para un ProMini
Así que Ben, ¿qué hacen estas piezas aún?
Gracias por preguntar en internet!
El receptor IR secuestrará el código de la pistola dispara,
El LED infrarrojo transmite nuestro código secuestrado,
La resistencia mantiene el LED de soplar hacia fuera (si usted lo necesita!)
Un interruptor será nuestro encendido/apagado
El otro interruptor cambiará o no nuestro dispositivo está transmitiendo el código.

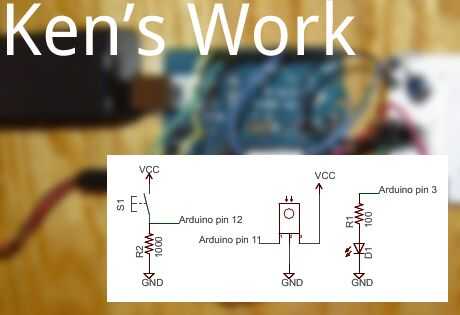

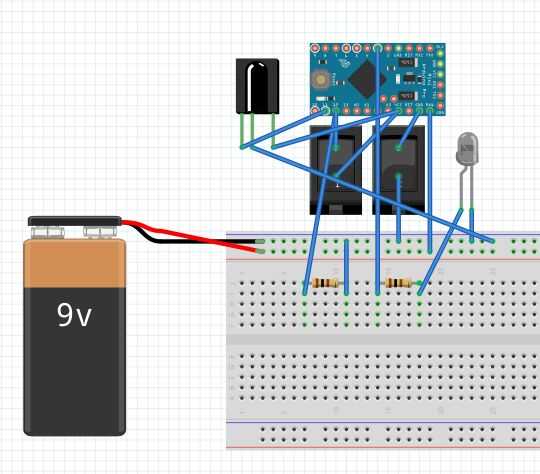

El esquema de la Página Web de Ken está por encima y es bastante fácil de seguir, pero para aquellos interesados, yo he conectado un archivo Fritzing con el circuito terminado.
Pero Ben, ¿qué pasa con la notificación LED?
El código que vamos a usar viene automáticamente configurado para utilizar el construido en LED en el pin 13 para notificar el uso cuando nos estamos recibiendo/enviando código. Si uno estaba tan inclinado, podría añadir un otro LED del pin 13 a tierra, pero con el BIRRD ser un dispositivo de trampas y todo, yo no quería cualquier luces brillantes para que otros puedan ver.

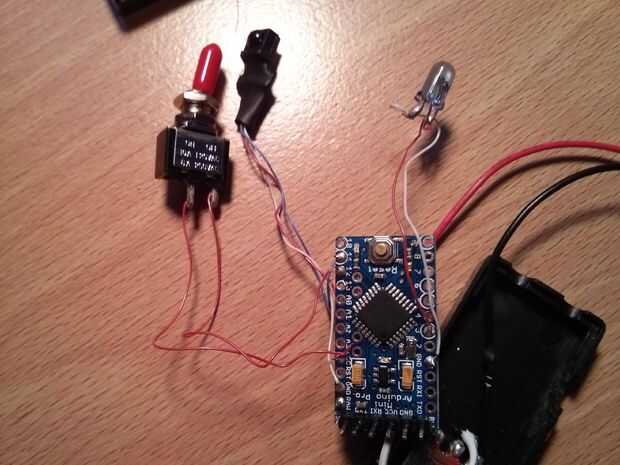

Romper el circuito.
Esencialmente, nuestro interruptor de transmisor tendrá uno de los pines conectado a Vcc (+ 5v), y el otro conectado al pin 12 de Arduino y un resistor de 1KΩ que conducirá a la tierra.
A continuación tenemos nuestro receptor, que tendrá los datos pin (a la izquierda la mayoría, cuando el foco quede frente a usted) conectado al pin pin del Arduino 11, entonces el terreno del receptor IR al suelo y finalmente-usted lo adivinó, el perno de tensión de Vcc.
Nuestro emisor LED tienen el cátodo conectado a masa, mientras que el ánodo funciona a través de una 100Ω a la clavija 3.
Ken no usa un encendido apagado interruptor, pero quería añadir uno. En este caso, sólo configura un interruptor entre el suelo de la fuente de voltaje y tierra de arduino. De esta manera, cuando la vuelta de la Arduino no recibirá ningún poder.
** También puede usar un botón para activar el transmisor, en lugar del interruptor mencionado arriba pero tienes presionado continuamente para no tener otros códigos de armas recibidos.
Casos
Tengo suerte porque mi caso tenía agujeros para auriculares que puertos eran apenas el tamaño correcto para mi LED / / cables. Para todos aquellos que no utilizan este caso, yo miraría en conseguir a algún tipo de soporte de LED-como este o este. 3/16" broca también puede hacer el truco, pero dependiendo de la perforación puede ser un poco apretado.
Notas al margen

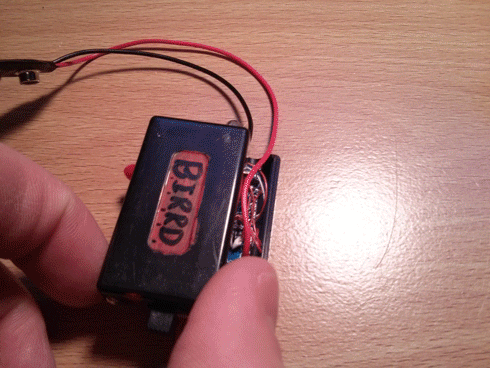

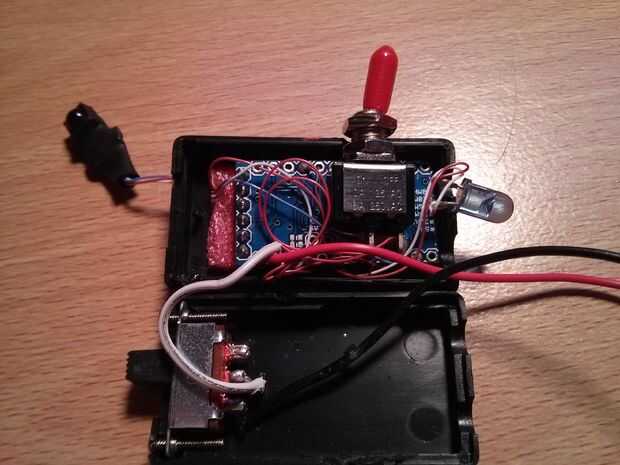

Sobre les dejo algunas fotos de cómo encajo todo en el caso del pequeño que tenía. Si estás recreando este proyecto, recomiendo encontrar algunas pequeñas-er conmutar interruptores aunque. EBay cuenta con algunas opciones increíbles, como estos chicos que son un bien dos veces más pequeño que los que tenían en mano al tiempo que construí este!
Uno de mis objetivos en la BIRRD iba a ser capaz de volver a flash programas sobre él, en caso de edificio que quería cambiar el software posteriormente. Para ello, he dejado la cabecera en, y había venido de la caja. La espuma que ves estaba atascada justo en el extremo para evitar un corto.
Ahora mismo estoy trabajando en tener que empezar con el código necesario para apagar un televisor! De esa manera va a servir como un TV ir demasiado!
