Bisagras de impresión 3D. I Made it at TechShop

Goal:
Para crear 3D impreso las bisagras.

Procedimiento:
Utilice Autodesk fusión o Inventor para crear superficies en un plano vertical.  Crear una superficie 2D para cada objeto.

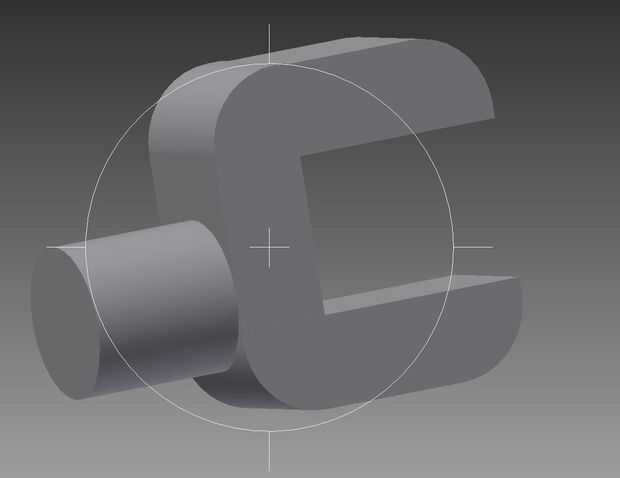

Sacar el pasador de diámetro de 5mm a la izquierda.  Crear las mandíbulas superior e inferior y para sacar 12mm a la derecha.   Crear superficie cuadrado 11mm y 3mm a la derecha del proyecto.  Crear el filete como se muestra.

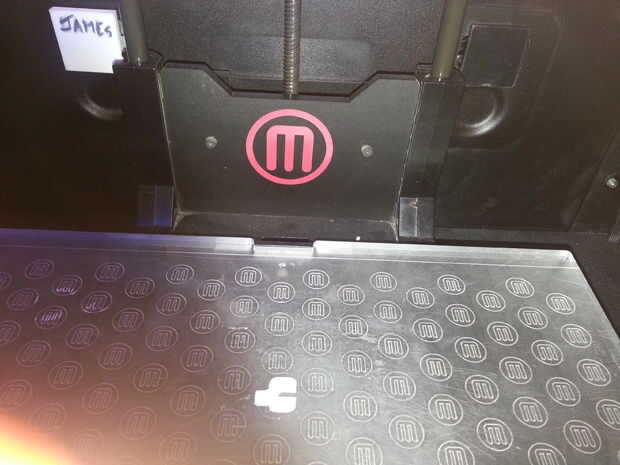

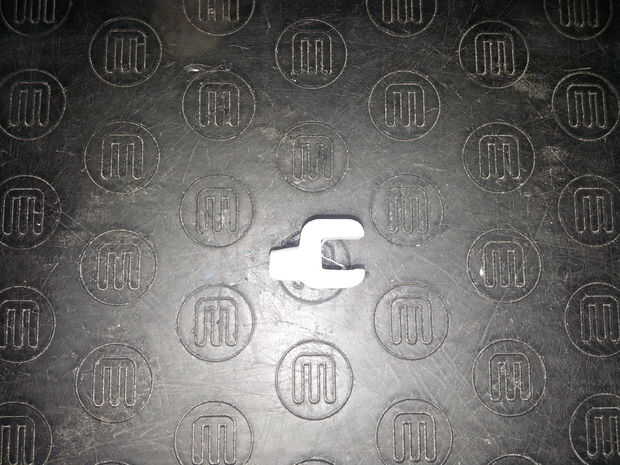

Guardar archivos .ipt en Autodesk Inventor.   Exportar de CAD a .stl para impresora 3D Makerbot.

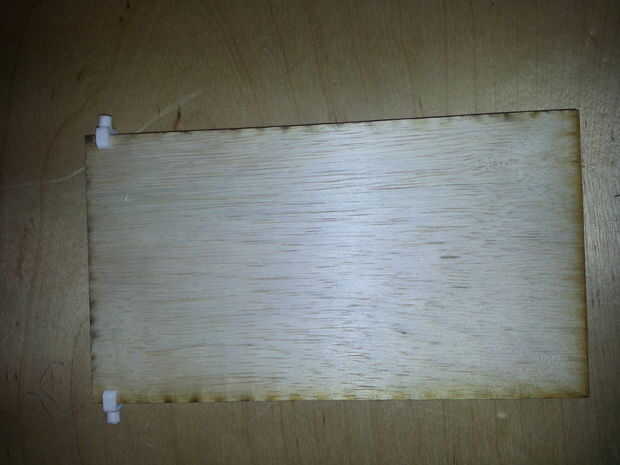

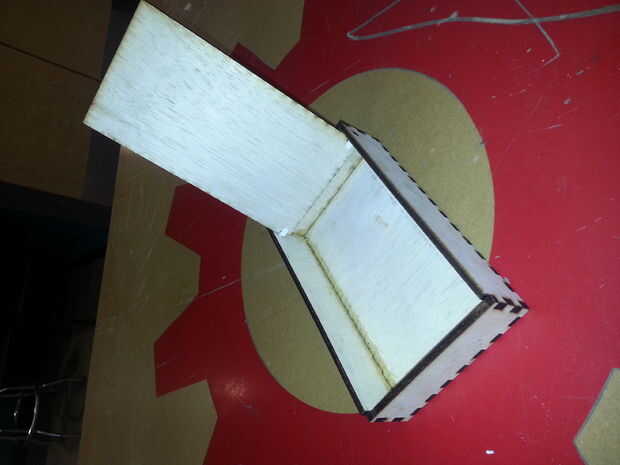

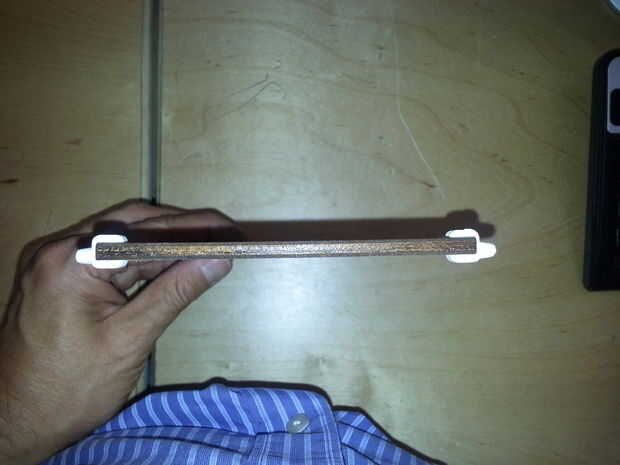

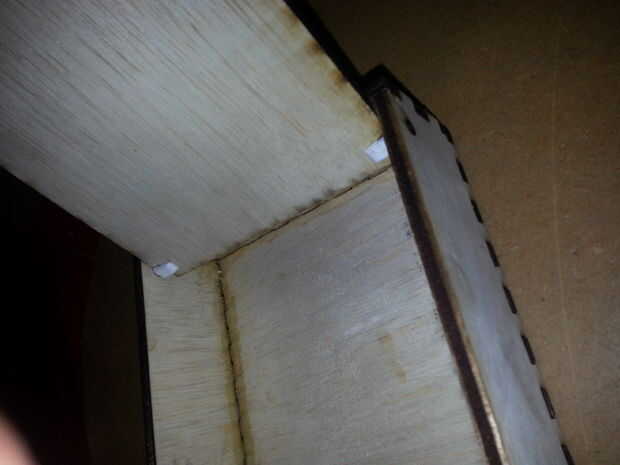

Inserte la bisagra con los orificios laterales.   Pegar las bisagras al panel que las bisagras.

Consejos de diseño:
Puesto que la bisagra requieren durabilidad y resistencia, utilicé relleno de 100%.   Porque es una pequeña parte, el tiempo de impresión no es un problema.
Dependiendo de las necesidades individuales, el pin podría off centrado o centrada en las mordazas.   Una muesca de 3mm (hermético) necesita ser creado en el panel de la placa, esto impediría la bisagra móvil y desalojó de sus superficies encoladas.
