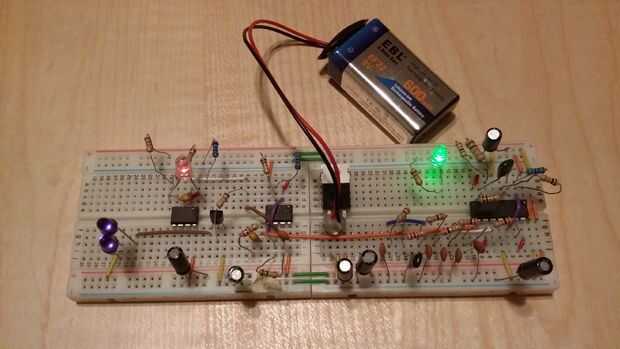

Paso 7: Montar el BitBeacon

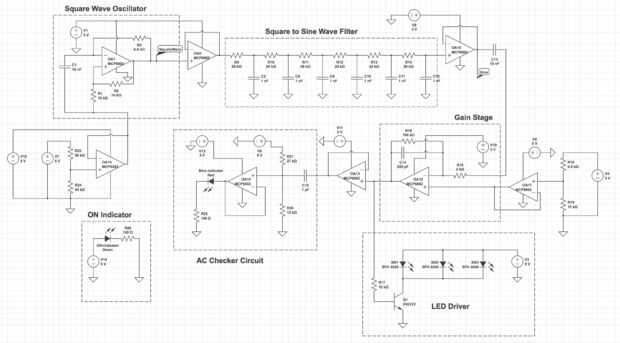

Pedir una placa de circuito para el BitBeacon, pero tuvo problemas para conseguir que funcione. Finalmente cambiamos el diseño bastante dramáticamente de todos modos, así que no preocupa de la Junta que previamente ordenamos. La BitBeacon es relativamente sencillo, pero tiene un número de partes. Las secciones se detallan a continuación.
1. oscilador de onda cuadrada
2. cuadrado filtro sinusoidal
3. onda sinusoidal ganar etapa
4. el LED conductor fase
5. comprobador de circuito AC
6. Indicador de alimentación LED
7. regulador de voltaje
Oscilador de onda cuadrada
Usamos un oscilador de onda cuadrada que produce una onda cuadrada en nuestro BitFrequency (7.8 kHz). La onda cuadrada es filtrada a una onda senoidal para que podamos tener la excitación de la onda de seno de nuestros LEDs. La etapa del driver LED es un circuito de transistor (BJT) simple ensambladura bipolar para los LEDs de alta corriente, super luminosos. Utilizando un BJT también nos permite fácilmente establecer la corriente a través de los LEDs y controlar el brillo. Usted puede aprender más sobre BJT aquí.
Comprobador de AC
El circuito corrector de AC nos da un cheque visual Cordura para que tenemos correcta oscilación a la frecuencia deseada. La onda de seno usada para alimentar los LEDs también se envía a través de un filtro de paso alto (frecuencia de corte en la BitFrequency 7.8 kHz). Esto asegura que el LED se ilumina sólo con una señal de AC que tiene una amplitud de pico por encima de la tensión directa del LED.
Indicador de alimentación
El indicador nos permite conocer que nuestra batería todavía tiene jugo.
Regulador de voltaje
El regulador de tensión nos permite usar una batería de 9V para alimentar nuestro circuito. Los 9V de la batería está regulada a 5V.
Usted puede aprender más sobre filtros aquí, LEDs aquí, osciladores aquí, señales de CA aquíy BJT aquí.
