Paso 8: corteza! Circuito

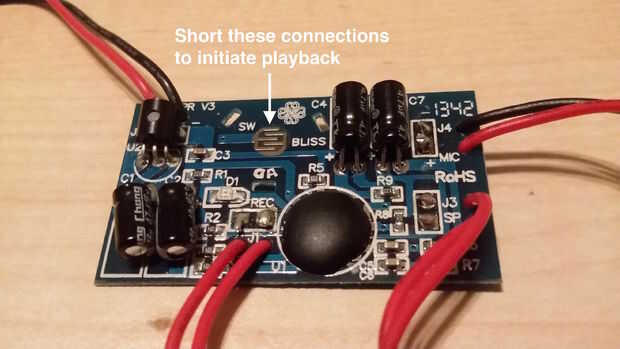

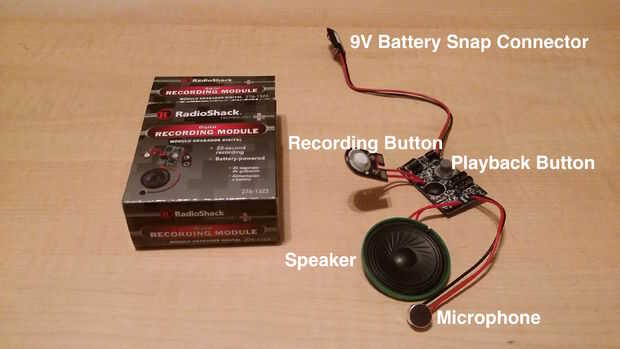

Para el circuito de la corteza, he utilizado un Módulo de grabación Digital que compré de RadioShack hace unos años. El módulo le permite grabar un sonido (hasta 20 segundos) y reproduce el sonido al pulsar un botón. La memoria es no volátil (que significa que el sonido no Haz borrado cuando el módulo pierde energía). Simplemente encuentra un ladrido de perro suena fresco y había grabado el sonido. Hice un poco de modificaciones de arranque algunas de las conexiones del módulo de grabación. He quitado el botón de reproducción y soldar un cable a las conexiones en su lugar. De esta manera podía controlar la reproducción utilizando mi propio circuito. Para el módulo de grabación, el botón cortos un resistor de pull-up a la tierra. Simplemente encontré la resistencia el botón estaba conectado y conectado la resistencia a un MOSFET tipo n por lo que pude controlar la reproducción utilizando un Arduino. Como usted probablemente ha notado, el módulo de la grabación tiene un conector de complemento de la batería de 9V. La fuente de batería de 9V alimenta un regulador de 5V que alimenta el módulo. Pasa por alto el regulador por soldar un cable a su salida y conectarlo a la salida del regulador de 5V que ya está en poco. Así que no necesitaba una batería adicional para el módulo ya que poco puede proporcionar una fuente de energía.
