Blackberry 8900 curve cruzado batería icono fix (4 / 9 paso)

Paso 4: Encontrar el error:

Con una prueba de continuidad/diodos, llegamos a la conclusión que hay un cortocircuito en la línea del teléfono. Ahora viene la ardua tarea de pin señalando su ubicación exacta. Cualquier persona que alguna vez tomó un vistazo a una placa madre le dirá que su miedo con todos esos componentes.

Por suerte, nos podemos significativamente reducir la búsqueda. Una línea de alimentación consiste principalmente en condensadores, resistores, inductores y algunos ICs para regulación de tensión etc.. Cada uno de ellos está conectado de una manera específica.

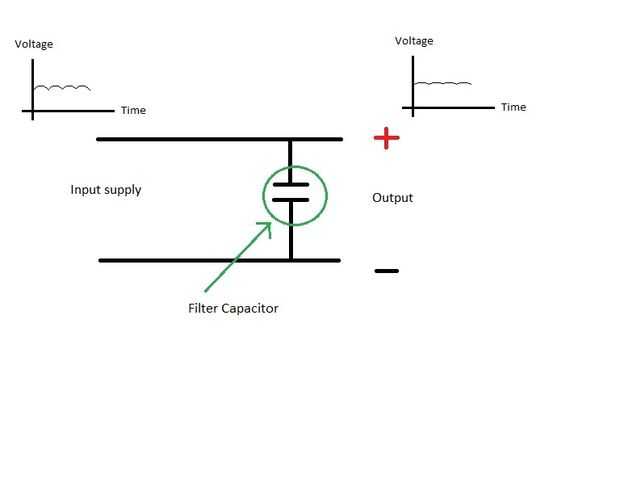

Si alguna vez vieron un esquema de suministro de energía, usted puede haber notado que en la salida, hay un condensador conectado a través de los carriles de la energía. Es decir, una pierna está conectada con el carril positivo mientras que el otro se conecta al riel negativo. Estos condensadores son conocidos como condensadores de filtro y están generalmente en la gama del microfaradio (uF). Su propósito es quitar liso ondulaciones no deseadas en la línea de alimentación.

En la mayoría de los casos, es los condensadores que fallan y no las resistencias. En el caso de un condensador no, se puede ser internamente en corto circuito que se corta con eficacia los carriles de la energía. Que es lo que sucedió en este caso.

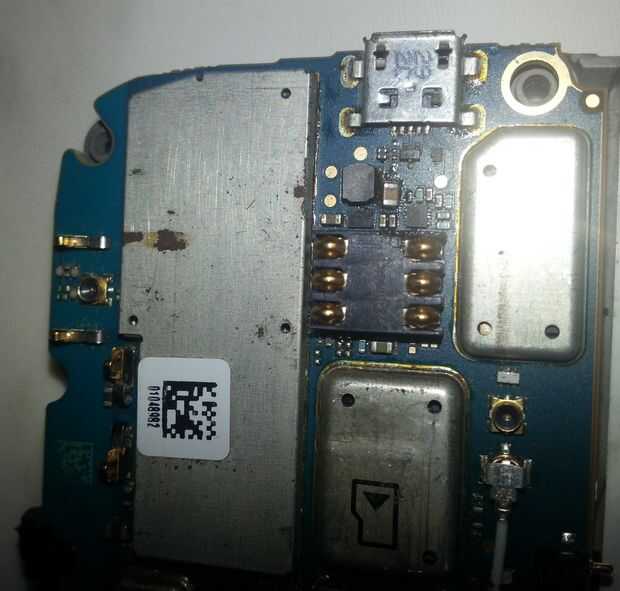

Condensadores de filtro se encuentran generalmente cerca de la fuente de entrada, que en nuestro caso es el puerto USB. Esto le da un lugar para mirar.

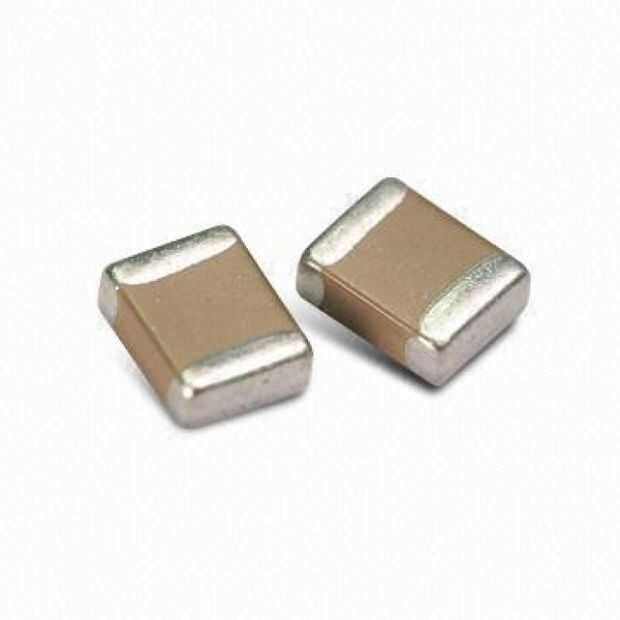

Condensador SMD no-polares son 2 dispositivos de pin y parecen diminutos ladrillos con bordes brillantes.

Para localizar un condensador en cortocircuito posible, te establece un multímetro en prueba de continuidad/diodos y medir a través delos condensadores. Meter los condensadores cerca de microUSB para localizarlo. El condensador de filtro será generalmente el más grande entre los condensadores de otros vecinos.

Una vez que localices el condensador mal, es hora de quitarlo.
