Blackberry 8900 curve cruzado batería icono fix (7 / 9 paso)

Paso 7: Reemplazo del condensador:

Una vez que usted confirma que el teléfono está funcionando, puede proceder a cambiar el condensador.

Así no puede sustituir el condensador pero no recomiendo esto ya que hará que su teléfono más vulnerables a los picos de rizo de su cargador de pared.

Un tema me encontré con que, no sé el valor del condensador dañado. Pero por lo general, entre 10 uF para condensadores de 100uF se utiliza para el filtrado de línea de alimentación.

Era el único condensador SMD tenía cerca el tamaño del capacitor dañado 0805, 4.7uF 50V.

Hay algo que es mejor que no tener nada. Y puesto que había suficiente espacio para soldar con seguridad este tamaño, me decidí a usarlo.

Volver a soldar:

Antes de volver a soldar el condensador nuevo, añadir un pequeño cordón de soldadura en la almohadilla existente de soldadura. Esto puede hacerse con un soldador normal fino si usas alambre de la soldadura. Otra cosa, se hará una pequeña gota de pasta de soldadura.

Añadir un poco de pasta de flux a los pads de soldadura y alinee el nuevo condensador.

Aplicación de calor se realiza de la misma manera como para desoldar. Tómese su tiempo y hacerlo bien.

Después de reemplazar el condensador, hacer una prueba de continuidad/diodos en la terminal de la batería. Si se indica un corto después de soldar, que pueda haber creado un puente de soldadura. Añadir un poco de flux para facilitar el flujo de soldadura y recalentar el componente.

Mantener haciendo prueba de continuidad/diodos después cada recalentar para verificar la soldadura puente (corto circuito).

Una vez que haya terminado y no hay ninguna indicación de cortocircuito, pop en la batería y el teléfono de prueba.

Nota:

-Independientemente del valor del condensador utilice, asegúrese de que su clasificado al menos 10 v o superior.

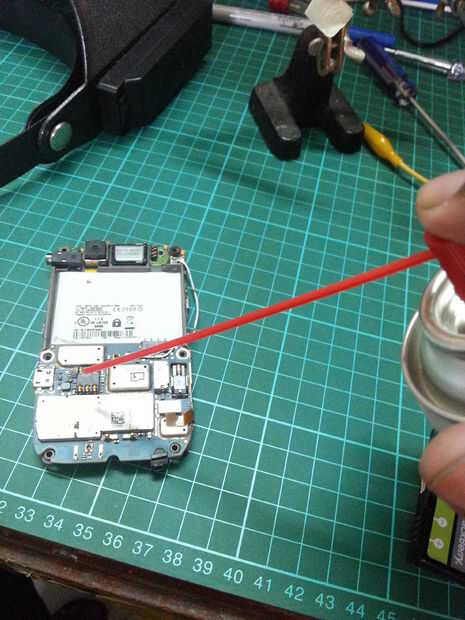

-Asegúrese de limpiar la placa base de cualquier flujo residual mediante un contacto de grado electrónico limpiador.

-Asegúrese de que la junta esté seco antes de conectar la batería o el cargador de pared.

Solicitud de:
Si alguien sabe el valor exacto del condensador dañado para este modelo de teléfono, por favor publicar en la sección de comentarios. Gracias.
