BlackBox AddOn #1 - corriente alterna (4 / 6 paso)

Paso 4: vuelva a cablear

Ahora hay que cablear los interruptores. Aquí está cómo:

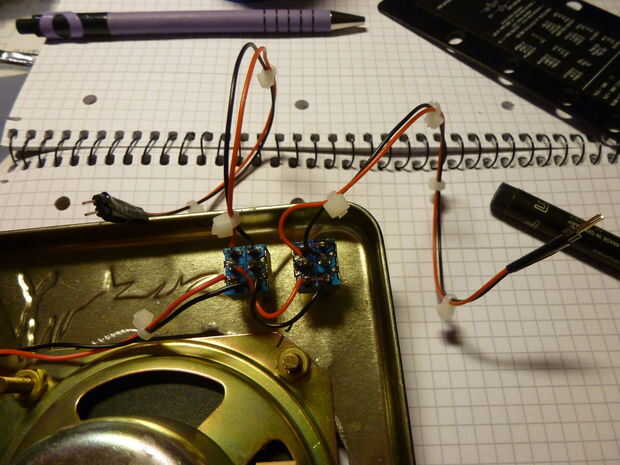

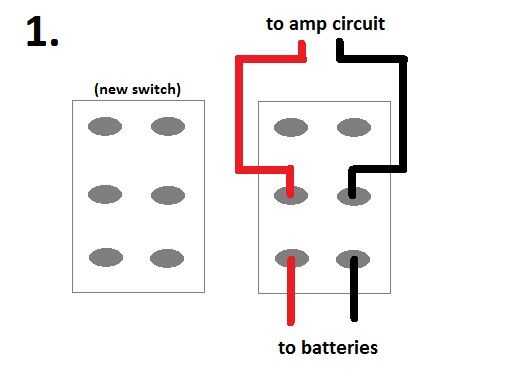

  1. Buscar en los conmutadores, usted debería ver algo como en los cuadros 1 y 2 (pic #2 es una simplificación del esquema)

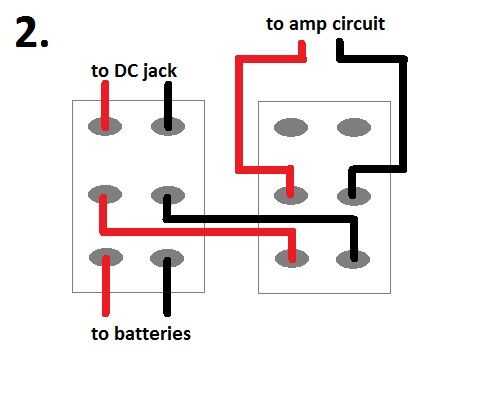

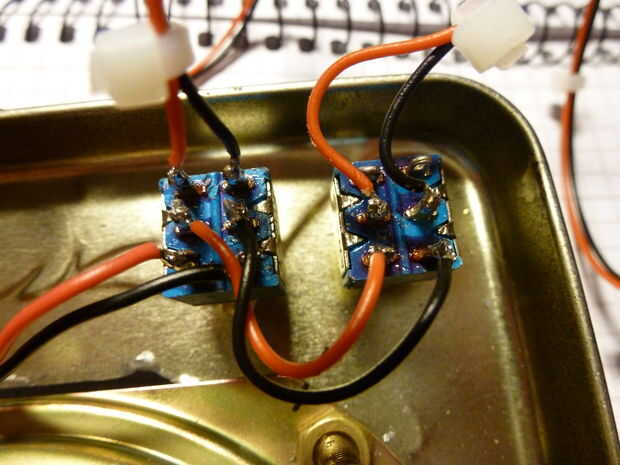

  2. Desoldar y soldar los cables al interruptor de nuevo para que pueda obtener algo que se asemeja a los cuadros 3 y 4 (pic #4 será más fácil de entender).
