Paso 7: Realizar el circuito amplificador

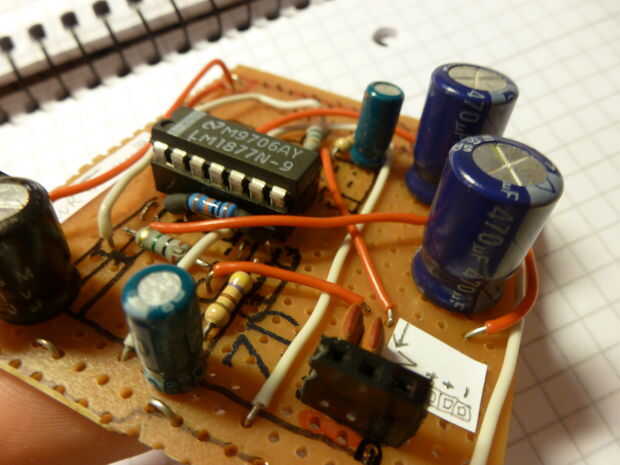

Tomé el LM1877 porque lo tenía puesta alrededor. Yo pude también ha tomado el LM380 o el LM386.
Si usted quiere saber si la IC tiene un amplificador, sólo tienes que buscar su número (o nombre) en el motor de búsqueda
de su elección y echar un vistazo a su hoja de datos. Es también donde usted encontrará el esquema para su amplificador.
Sugerimos para probar el circuito en un protoboard antes de soldar a una placa de circuito.

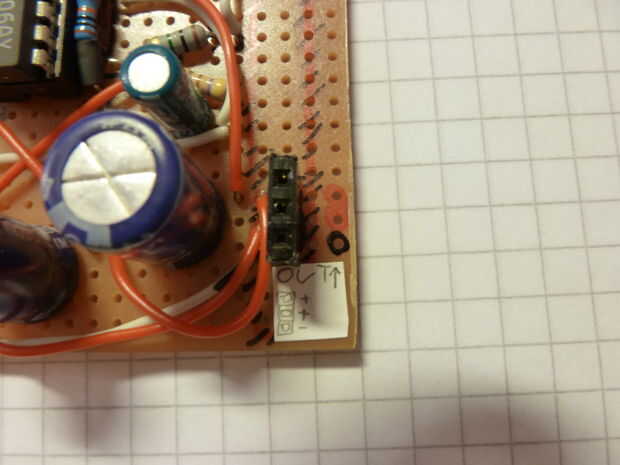

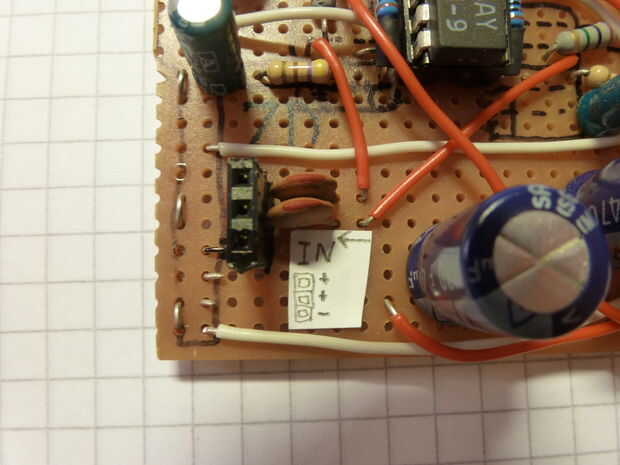

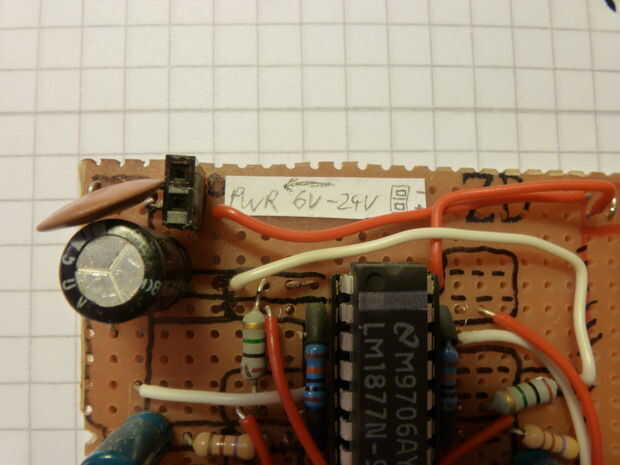

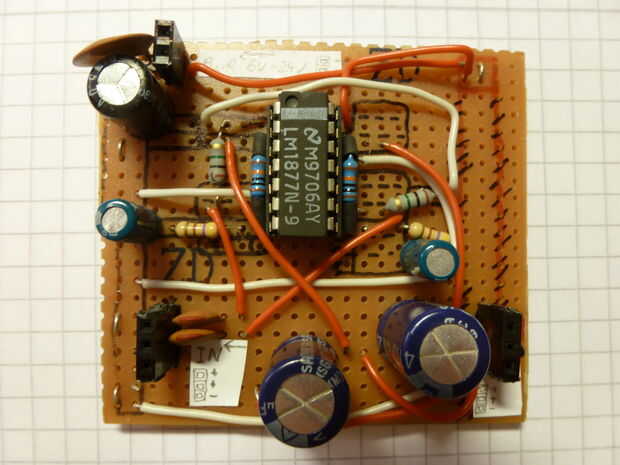

Nota: Se puede ver en las fotos que usé conectores header hembra para alimentación, audio y salida de audio.
Esto es opcional; también puede soldar los cables de la batería y el audio se conecta directamente a la placa de circuito
pero si haces eso, primero debe mirar los siguientes pasos para asegurarse de que todo lo tienes correcto.
Sugerimos para utilizar pasadores de cabecera como yo lo hice, porque con ellos se puede, por ejemplo,
interruptor de circuitos de amplificador para comparar su calidad de sonido o sacar el circuito a reparar o cambiar.
Usted puede ahorrar un montón de dolor!
ADVERTENCIA: Preste atención a la tensión de su amplificador que IC puede manejar. No siempre se aplican más tensión a
que él puede manejar. También asegúrese de que sus condensadores pueden manejar más que el máximo voltaje de su amplificador IC.
Si mantener esta advertencia en mente usted puede evitar el reemplazo de muchas piezas.

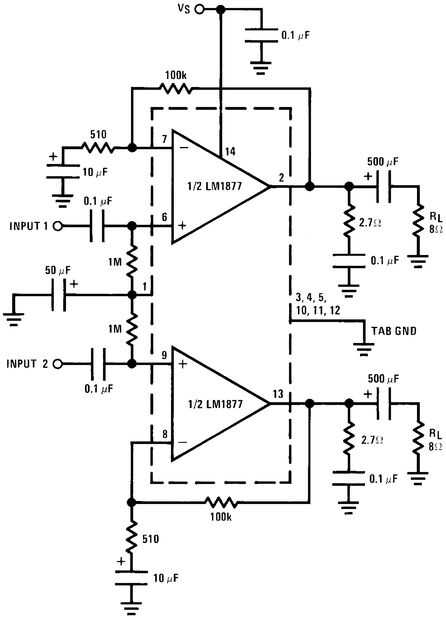

Si usas el LM1877 pueden ver su esquema en la foto #6. Encontrarás muchos otros circuitos de amplificador que tengan un similar shematic. Recibí este esquema de http://www.national.com/mpf/LM/LM1877.html#Overview .
Nota: en caso de que te estás preguntando por qué usé un amplificador estéreo de IC, es porque quiero que podría utilizar para otros proyectos.
Para este proyecto sólo utilizaré una salida.
