Paso 7: mediciones

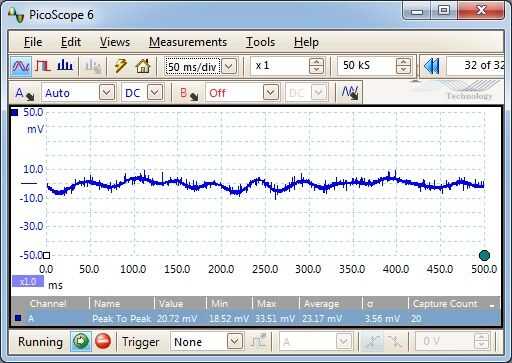

Para tomar medidas que conectado ambos extremos libres del alambre de la bobina a una resistencia. Mediante el control de la tensión en la resistencia puedo determinar la corriente generada y por lo tanto la energía generada. Usé una resistencia de 100 ohmios y mide una tensión de +/-10mV a través de las bobinas de una brisa constante creado por mi ventilador de escritorio. Esto implica una corriente de 0.1mA y una potencia generada de 1uW.
Corriente = voltaje / resistencia
Potencia = Voltaje X corriente

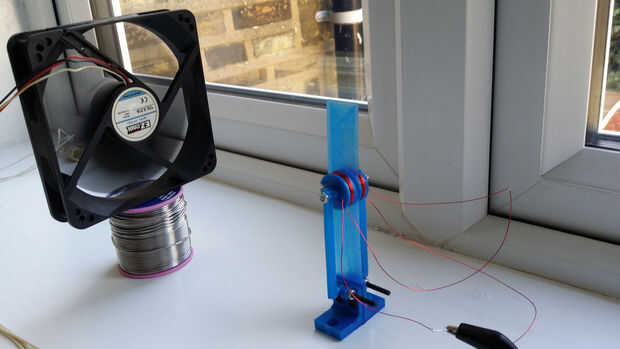

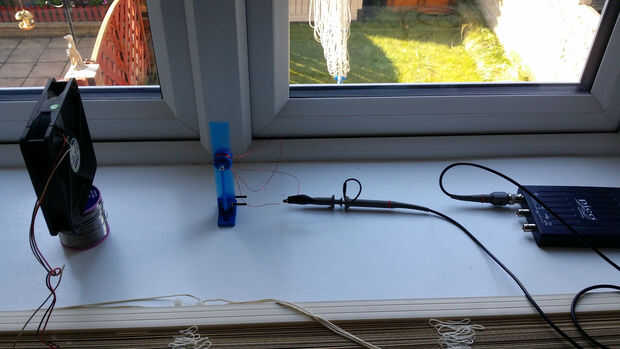

Aquí hay un video de mi configuración de prueba.
Me guestimate que la potencia para el 3D impreso piezas solo era 24 vatios aprox. (1 hora x 12V x 2A) por lo que tomaría aproximadamente 100000 horas para generar suficiente energía para superar el proceso de fabricación (al menos el 3D impreso etapa). Es un poco demasiado en mi opinión por lo que en este momento el diseño no es viable.
He mencionado en la lista de materiales que opcionalmente podría añadir unas arandelas de acero. Las arandelas van sobre la pieza de separador y sentarse detrás de la espalda de la bobina en un intento de forzar el flujo magnético del imán fluyendo sobre el cable de la bobina tanto como sea posible. Revestimiento mediante el encolado en la posición.

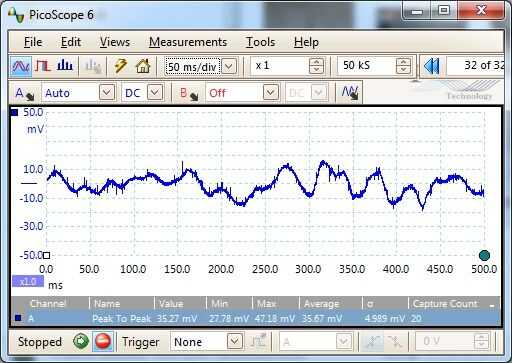

Repetí mis pruebas con una resistencia de 100 Ohm y la misma velocidad de viento entrada pero mis medidas eran en gran parte el mismo.

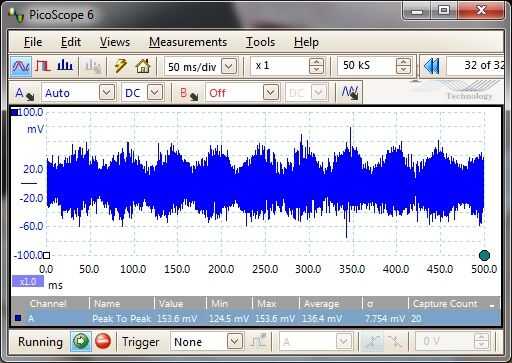

La foto que muestra un montón de ruido pero voltajes más grandes es una prueba con la resistencia de carga de 100 Ohm quitada. Las tensiones son mucho más grandes ahora porque no hay "carga" o flujo de corriente en las bobinas.
Los voltajes pequeños que yo estoy fuera el diseño vigente de la hoja no me permiten rectificar la señal de AC a DC debido a la caída de 0,2 v requerida por un diodo de Schottky. Así que el siguiente paso que quiero hacer es ampliar el diseño y ver que puedo puede capturar una tajada más grande de la energía del viento para proporcionar un voltaje puedo rectificar y quisiera empezar a apilar múltiples hoja juntos.
Hoja más grande, más grandes imanes, bobinas más grandes.
Si alguien quiere tener un ir en el proyecto entonces gustaría mucho saber cómo te desenvuelves y si tienes alguna idea sobre cómo mejorar la tensión de salida entonces hágamelo saber.
