BLE destino Tracker (1 / 21 paso)

Paso 1: Procedimiento de Vivado

Abrir Vivado y cree un nuevo proyecto. Dar un nombre a tu proyecto. Declarar como un proyecto RTL y seleccione no para especificar fuentes. A continuación, seleccione "componentes" y la búsqueda de xc7z010clg400-1. También puede hacerlo más adelante así (herramientas ⇒ configuración proyecto ⇒ General). Haga clic en crear bloque diseño y darle un nombre. A continuación, presiona el verde e icono para agregar IP. Búsqueda de ZYNQ y elegir el sistema de procesamiento de ZYNQ7.

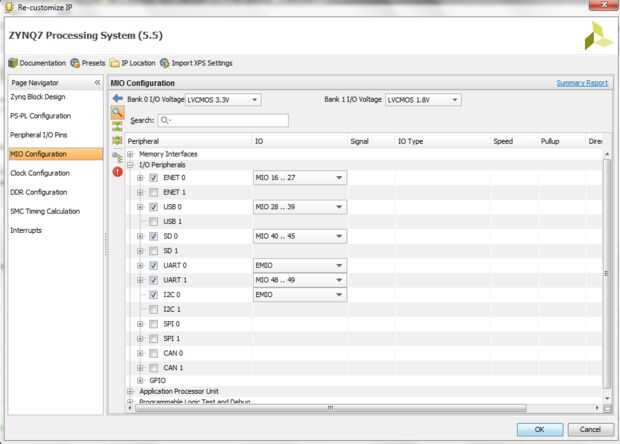

Ahora haga doble clic en el bloque de nuevo y esperar una ventana de abrir. Descargar el archivo adjunto. En la ventana, haga clic en "Importar configuración de XPS" y seleccione "zybo_zynq_def.xml" de la carpeta descomprimida "Zybo def". Además, para implementar el UART 0, vaya a configuración del MIO y compruebe UART 0. Además, permiten el MIO GPIO en GPIO, así como el reajuste de la ENET de GPIO.
