BLE destino Tracker (5 / 21 paso)

Paso 5:

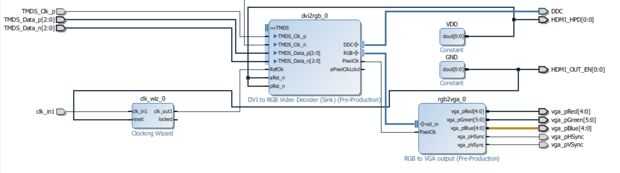

Descargar el archivo ZIP adjunto. Seguir el tutorial para agregar el diseño de bloques para la compatibilidad con HDMI-VGA HDMI.

Por último, generar el flujo de bits. Esto irá a través de síntesis y aplicación. Una vez completado, puede abrir el diseño implementado y ver las partes "usadas" de la Zynq. En la barra de archivo/edición, hay una caída hacia abajo con la opción de trazado por defecto seleccionada. Gire en el planeamiento del IO. La imagen muestra las conexiones físicas para el procesador de Zynq. Usted puede encontrar el pin servos aquí.
