Paso 1: Paso 1: el esquema y prototipos

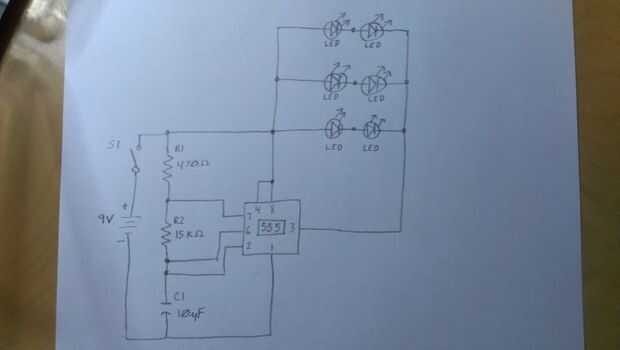

Pongo el esquema en papel así que sabía lo que se construyo. El circuito está basado en el 555 IC y algunas resistencias y un condensador se utiliza para establecer los intervalos de tiempo de las luces.

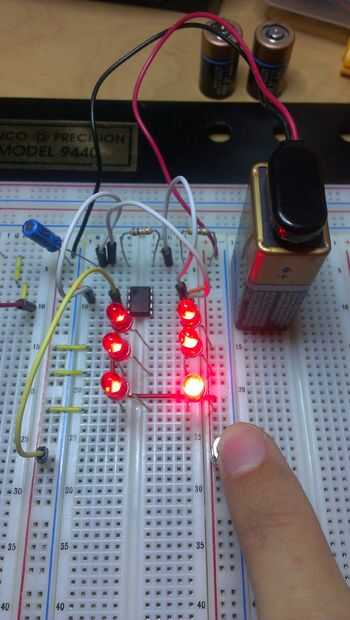

Con la sección principal del circuito construido, usé dos LED en serie para crear una caída de tensión que es segura para el LED funcionar sin el uso de un resistor para limitar la corriente.

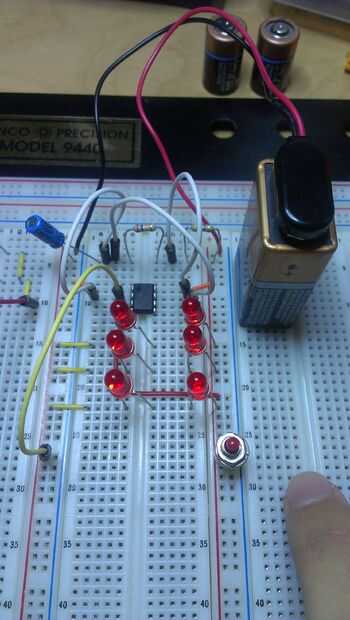

Un interruptor fue agregado a la línea principal del cable positivo para encender y apagar el circuito.
Todo el circuito es alimentado por una batería de 9v. Yo pude han utilizado diversas baterías sin embargo uno de los objetivos de este proyecto era comprar poco o nada para él. Llego a tener toda la electrónica porque soy un chico de la electrónica y utilizar los componentes mucho, así que este proyecto ha demostrado ser muy rentable para mí (costo total del producto terminado fue $0). No puede ser el caso para usted.
El video muestra mi circuito con electrónica analógica, logrando el mismo resultado que una realización de la tarea con la programación de arduino
