Paso 3: Montaje mecánico

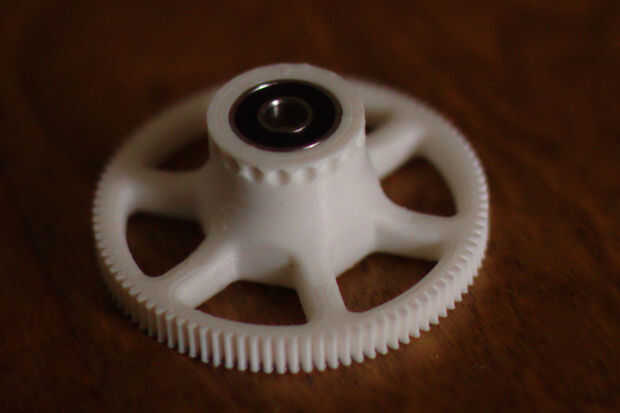

A. Presione los cojinetes dos 607 en los extremos del diámetro de los engranajes y piñones grandes.
B. Empuje el motor posterior-primero en la parte delantera del soporte de anclaje y empuje el pequeño engranaje en el eje del motor.
C. soldadura los cables el motor en la parte posterior del soporte. Hay no positivo o negativo, porque el motor funciona a ambas direcciones. Los hilos escurr a un lado a través de un canal en la parte posterior del soporte de anclaje.
D. instalar antes un M7 perno de cabeza hexagonal en el soporte de anclaje, para roscas de forma en el plástico. Puede que necesite calentar el perno dejar que empuje su camino. Usted podría utilizar un grifo, supongo, pero para tornillos pequeños prefiero formados roscas en piezas FDM; son más fuertes en mi experiencia.

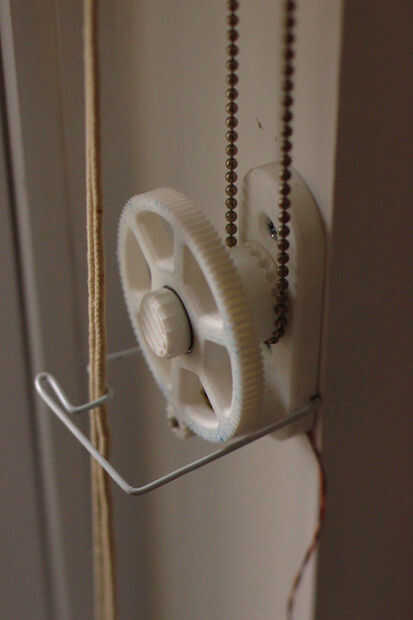

E. Sostenga el soporte de anclaje contra la pared, poner la rueda dentada a través de la cadena de la bola y use el tornillo M7 para sujetar el piñón en el anclaje. Tire de la cadena de la bola muy apretada y marque los agujeros en la pared donde se instalará el anclaje.

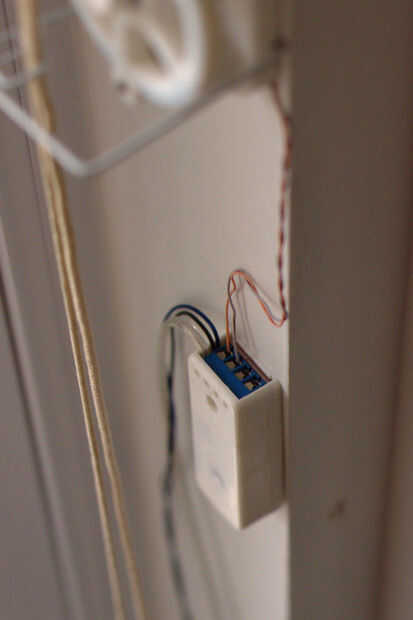

F el. use la tapa de la caja electrónica para marcar un lugar en la pared para el controlador. El agujero del sensor en el lado debe hacer frente hacia la ventana que registra la luminosidad exterior, no el brillo interior.
G. taladrar los tres agujeros en la pared.

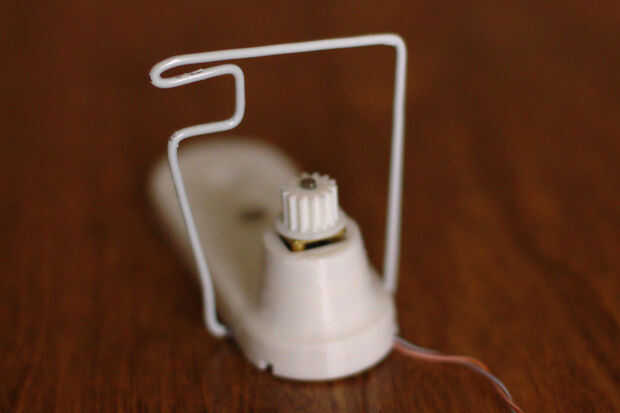

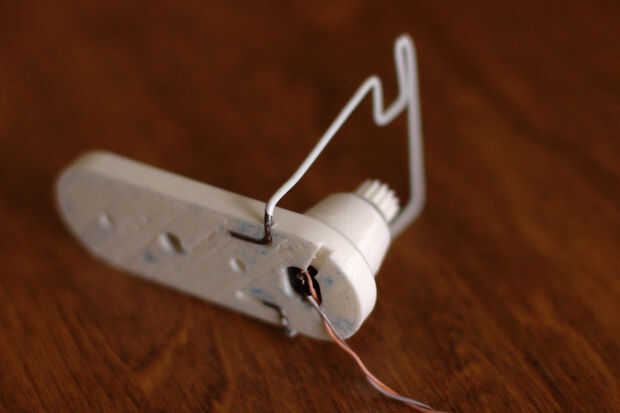

H. doble un pedazo de un colgador de ropa como se muestra en la foto para hacer una guardia, para que se ajuste en las ranuras de L en la parte trasera de la abrazadera ancla. Mina también tiene un bolsillo pequeño doblado en el alambre para sujetar el otro cable que nunca utilizo, así que no atrapa en los engranajes.

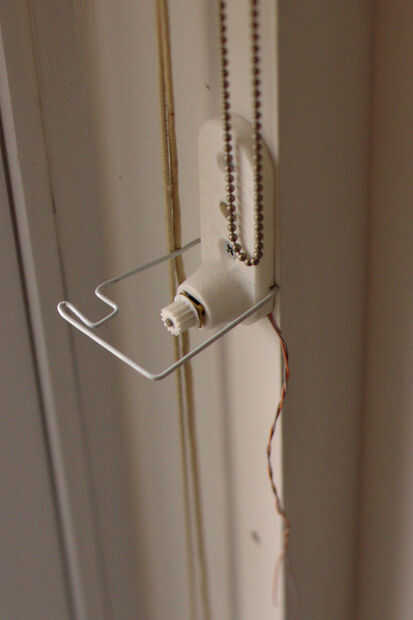

J. tornillo del soporte de anclaje en la pared, colocando el alambre protector en sus ranuras entre el soporte y la pared.

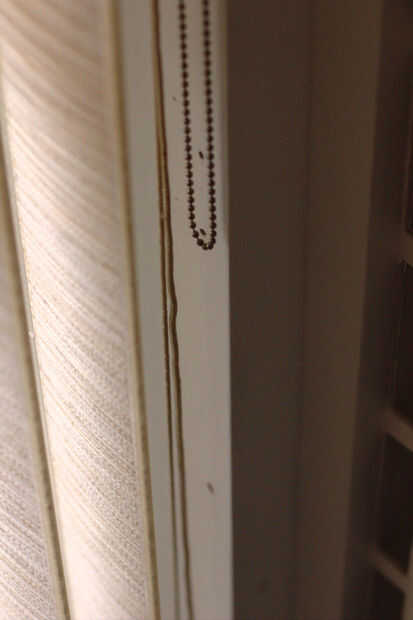

K., utilizar un clip para papel u otro pequeño alambre para cercar el cordón.
L. diapositiva/snap los tres circuitos en la parte inferior de la caja electrónica. Usted a alambre para arriba en el paso siguiente.

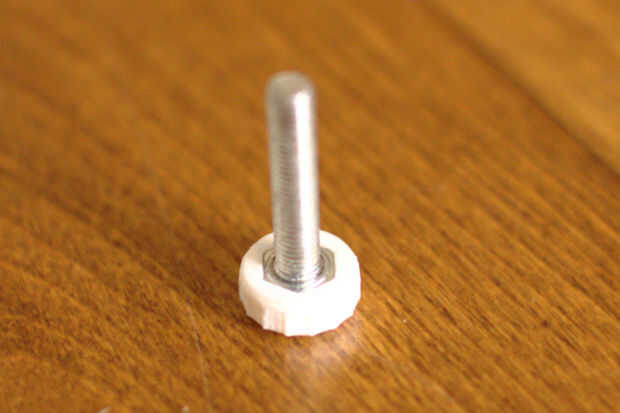

M. poner la cubierta de la cabeza de tornillo en el tornillo. Ahora se ve tan bonito.

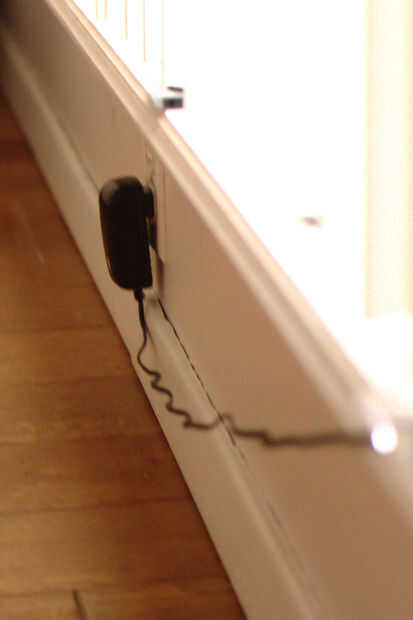

Apéndice: no olvides que necesitarás una toma de enchufe.
