Paso 4: Montaje de electrónica

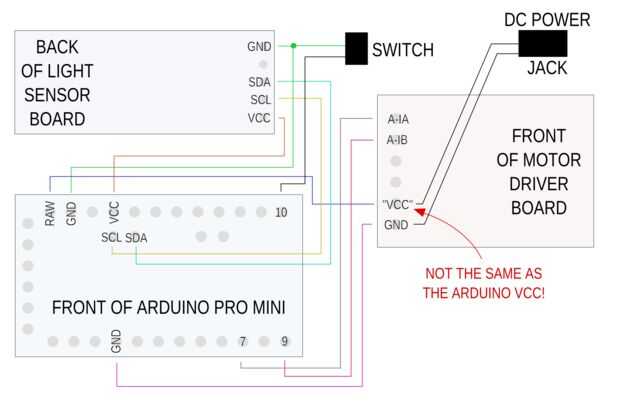

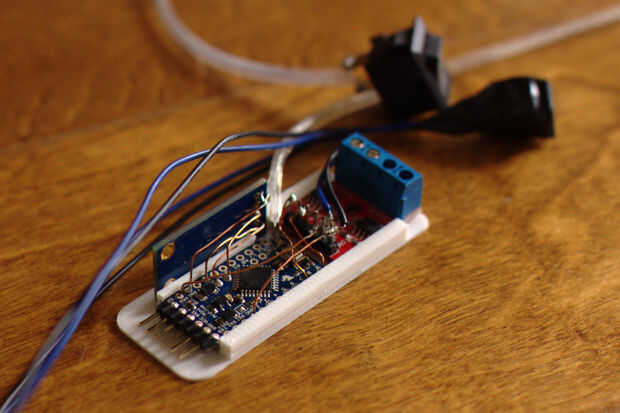

Ver fotos de cómo conectar las tres placas de circuito, el interruptor y el enchufe de CC y el diagrama de cableado. Asegúrese de incluir suficiente longitud de cable con el interruptor y el conector de alimentación DC para llegar a lugares convenientes. Los cables deben ser suficientemente pequeños para caber en la caja al lado de los terminales del motor.

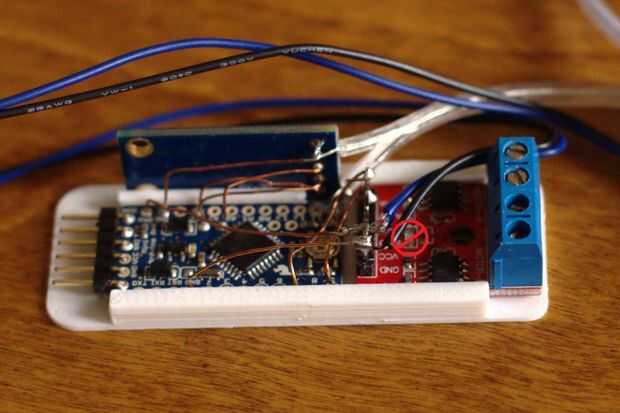

Antes de que conectes el tablero de conductor del motor, usted querrá la soldadura su poder excesivamente brillante LED, porque eso LED ahoga LED de Arduino, especialmente el LED verde que indica cuando las persianas están casi a punto de moverse. El LED que es un círculo con una X roja en la foto. Que terminó destruyendo el LED al intentar quitar con mi soldador... bueno. Sólo no sobrecalentar el tablero de conductor del motor y cualquier otra cosa se queman.
