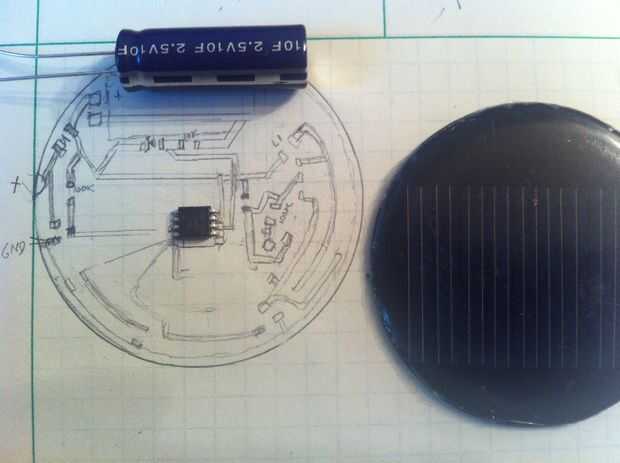

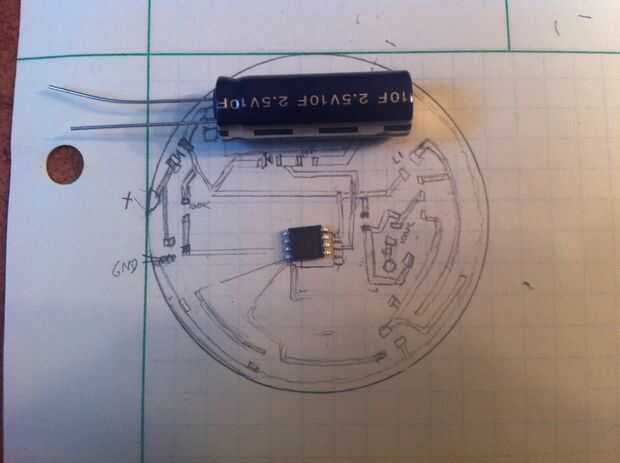

Paso 2: Disposición de circuito
PCB ordenó a través de OSHPark. Son $8 por tablero pero tienes a la orden tres. Ver también los archivos de Eagle a continuación.
1) Limpie la placa con una almohadilla de abrasivo y un detergente ligero.

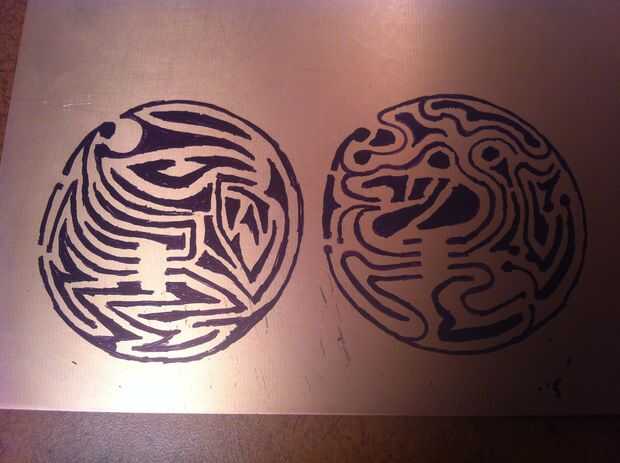

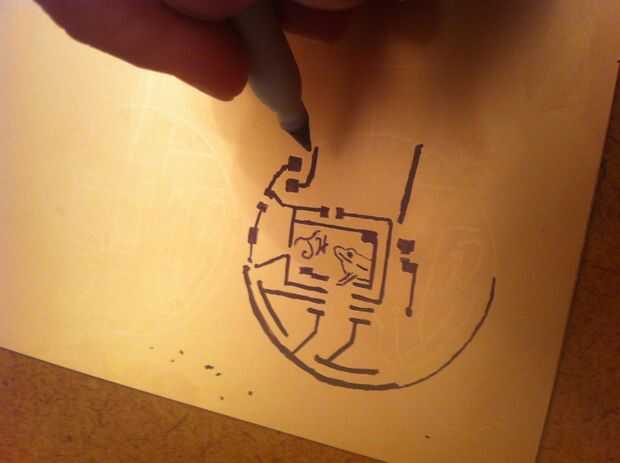

2) dibujar su diseño con un rotulador.
-usted querrá hacer el diseño unilateral; es decir, reducir al mínimo los rastros que cruzan donde tendrás que añadir los cables puente
3) grabar la placa con una solución de reactivo.
Radio shack vende un grabador lee.
Radio Shack vende también el cobre revestimiento aquí.
Te recomiendo revisar algunos procedimientos de grabado como se trabaja con ácido y puede ser peligroso y producir algunos vapores.
Aquí es un instructables uso la Radio Shack cloruro férrico.
