Blinkie Thingie de QS (2 / 7 paso)

Paso 2: Diseño de circuito

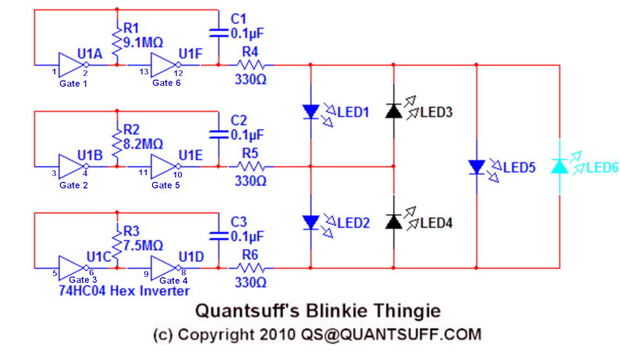

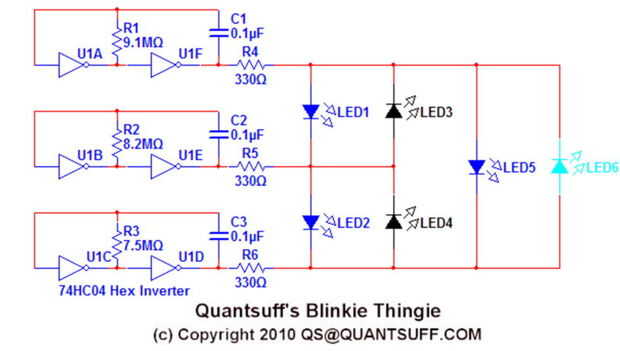

El circuito aprovecha la salida complementaria de la clase de 'HC' de dispositivos lógicos. Utiliza tres osciladores de baja velocidad de un 74HC04 solo para conducir seis LEDs individuales. Este arreglo nos da una pantalla de pseudo-random, con duración aleatoria así. Nunca hay más de 2 LEDs en un momento, y consumo de corriente total está limitado a 10 mA o menos.

Construcción es mínima - soporte de la batería y la rueda LED deberían estar terminados antes de abordar el IC.

LISTA DE PARTES:

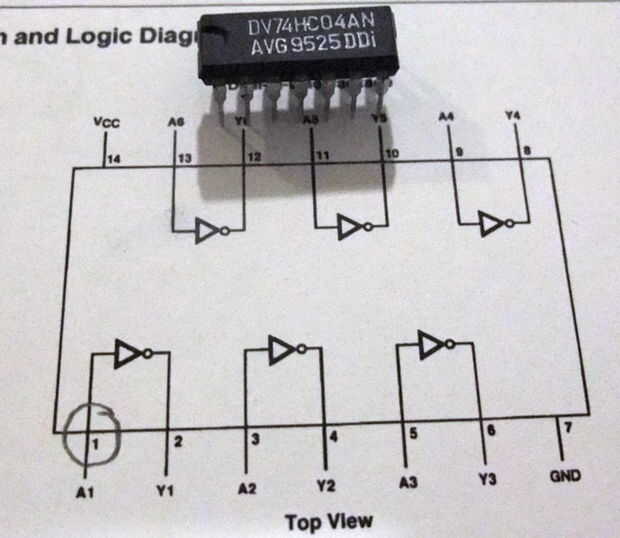

IC Inverter Hex de 74HC04. Muy fácil de encontrar (RShack, eBay etc) pero no sustituya!

C1, C2, C3 0.1uF (100nF, 100000pF) condensador

R1 9.1M
R2 8,2 M
R3 7,5 M
R4, R5, R6 330-ohm

LEDs x 6 cualquier color.
