BlinkLED (1 / 4 paso)

Paso 1: Escoger los componentes

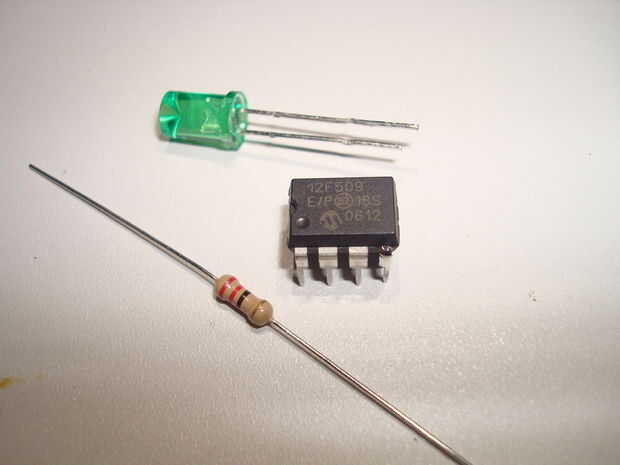

Para cada BlinkLED, necesita lo siguiente:

1 ea microcontrolador PIC de Microchip 12F509 (PN Mouser 579-PIC12F509-I/P)

1 ea 22 ohm, resistor de 1/4 watt (PN Mouser 291-22-RC). Usé una resistencia de 22 ohm en mi prototipo pero funcionará cualquier valor entre 22 y 220 ohmios. Depende de la tensión de alimentación que va a utilizar, la caída de tensión en el LED y la tensión directa del LED. Usted quiere elegir un valor que se traducirá en una corriente de 10 a 20 mili amperes a través del LED. Como regla general, valor de la resistencia en ohms es igual a la tensión de alimentación menos.5 voltios menos la caída de voltaje del LED dividido por el LED de corriente en amperios (1 mA =.001 amperio). Por ejemplo, para un verde LED que normalmente tiene una tensión de 2,2 de la gota con una fuente de alimentación de 3,2 voltios: R = (3,2 voltios voltios-.5-2.2 volts) /.020 amperios = 25 ohmios.

Tenga en cuenta que diferentes colores LED tienen caídas de tensión diferentes a través de ellas cuando lite. Los valores típicos son: verde amarillo 2.1 voltios, rojo 2.0 voltios, 2,2 voltios, azul 3.8 voltios y blanco 3,2 voltios. Usted tendrá que aumentar la tensión de alimentación cuando se utiliza el azul y blanco LED para conducir a brillo completo.

1 ea LED. Cualquier LED funcionará. Para mi prototipo, elegí un LED verde de una cadena ligera de la Navidad. Estos tienen un amplio ángulo de visión debido a la parte superior plana cóncava.
