Blinky bici un sistema de iluminación para bicicletas (2 / 4 paso)

Paso 2: Construir el hardware

El hardware es minimalistico como el Neopixel y ATtiny son incorporar todos los componentes discretos que normalmente usas para coche LED RGB.

El sistema BlinkyBike está construido con el siguiente hardware:

  • 1 x ATtiny85
  • 1 x 8 NeoPixel LED franja
  • 2 x 11 NeoPixel LED franja
  • resistencia de 3 x 380 Ohms
  • 1 x 10 kohm resistencia
  • condensador μF de 1 x 1000
  • 2 x interruptores de prueba del agua

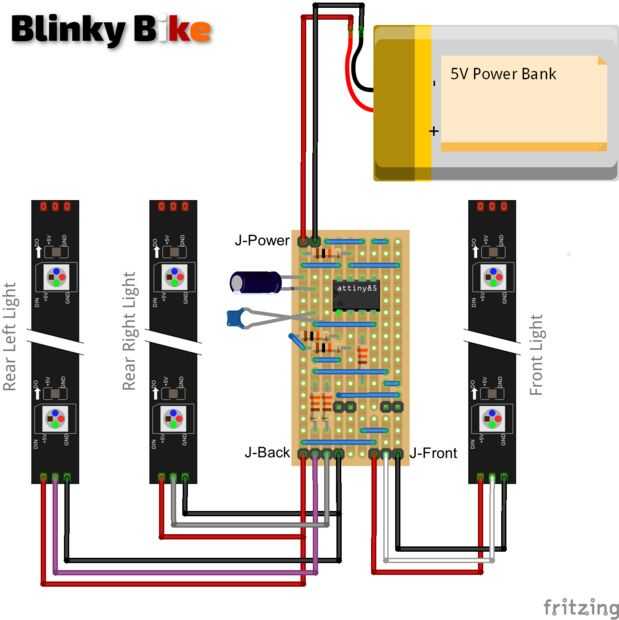

Usted no encontrará cualquier disposición del PWB, como estoy usando a través del tablero del agujero de prototipos, desarrollado con el software Fritzing.
