Paso 1: electrónica

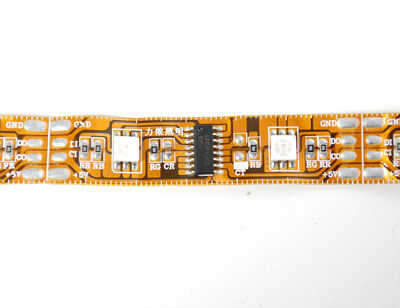

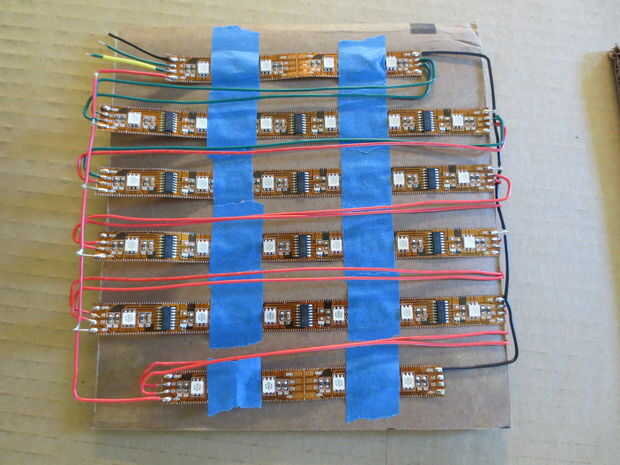

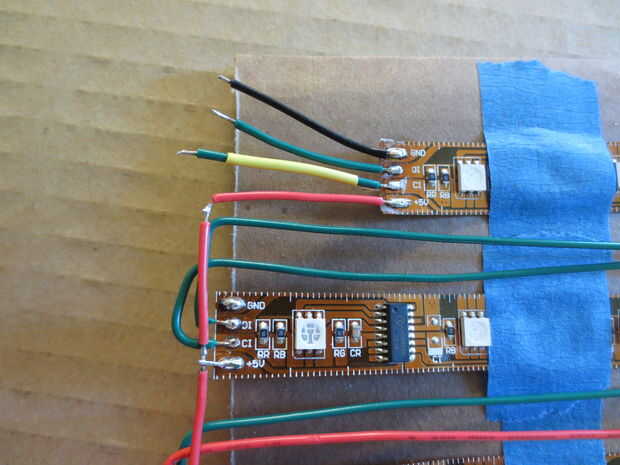

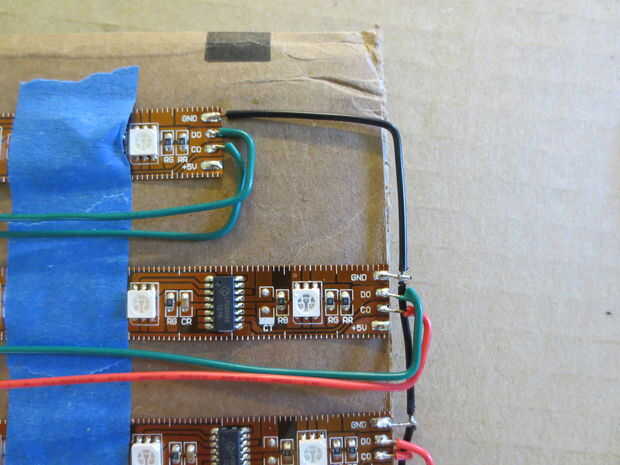

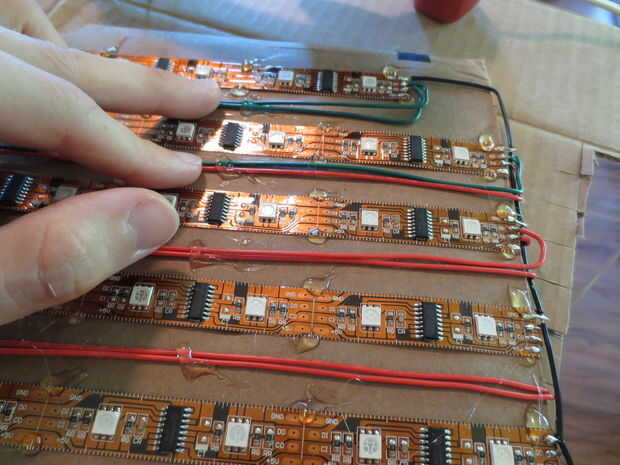

Las salidas (lado derecho) de cada tira debe conectarse a las entradas (lado izquierdo) de cada tira posterior. Esto es donde la soldadura. Simplifica el cableado un poco si los cojines de suelo y 5v se sueldan en un lado de la Junta, pero también ayuda a mantener el voltaje estable a través de largas tiras de LED.

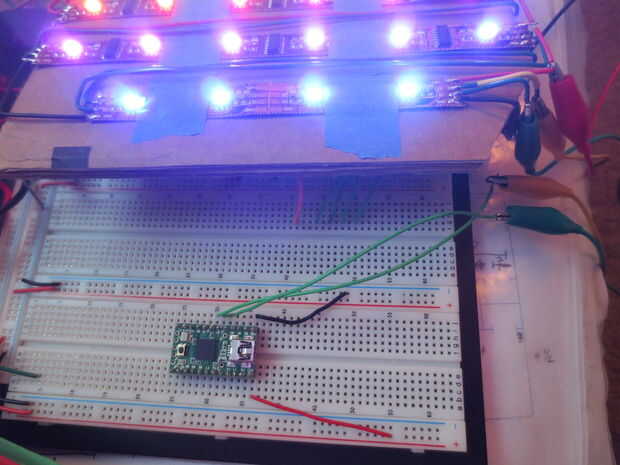

Este es un buen momento para la tira reactiva. Si no ya lo tienes, descarga la biblioteca de LPD8806 de https://github.com/adafruit/LPD8806 y carga el programa de stdrandtest. Asegúrese de actualizar las asignaciones de pines según sea necesario. Este es realmente el mismo Teensy que más tarde se encaja en el proyecto después de las cabeceras fueron quitadas.

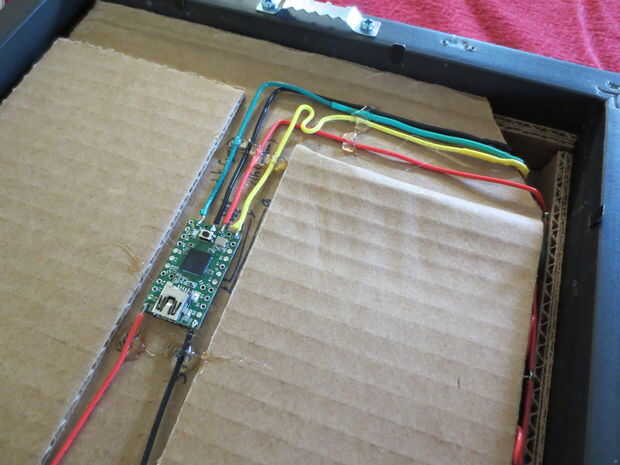

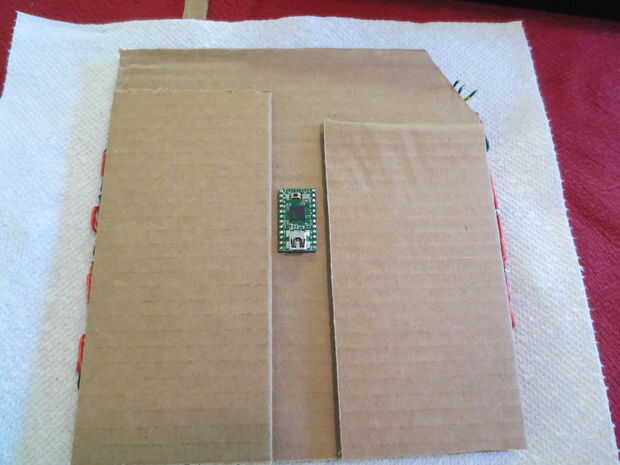

En la parte posterior de la cartulina con la matriz el Teensy y elctronico todos juntos. DI está conectada al pin 22 (etiquetado D4) y CI al pin 10 (etiquetado C7) en el Teensy. Es conveniente conectar masa y 5v a las clavijas de alimentación (sin etiqueta) en el extremo de la Junta. Virar todo con pegamento caliente. Añadir unas tiras de cartulina a cada lado agrega rigidez adicional a la tarjeta haciéndola más resistente.

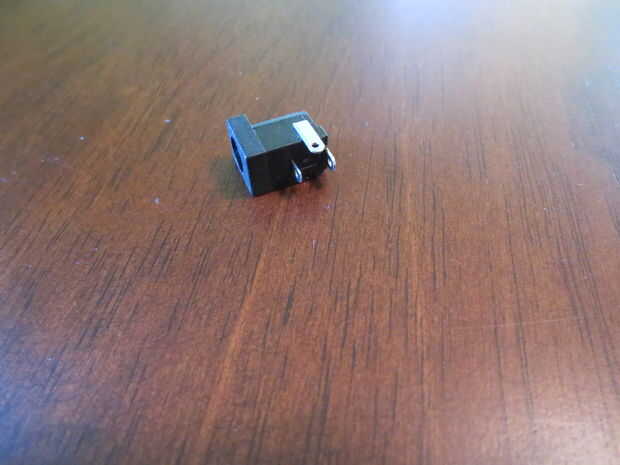

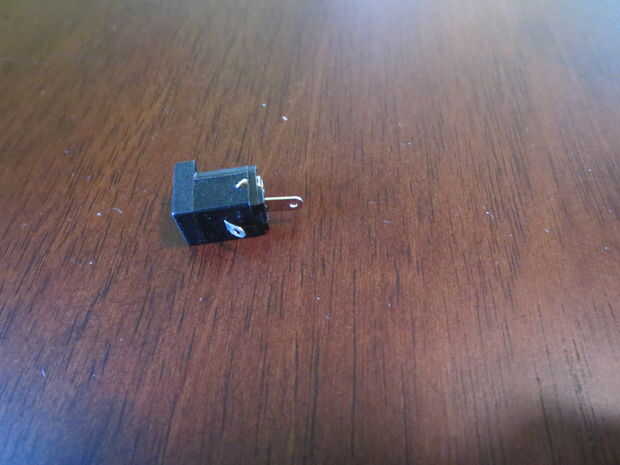

Asegúrese de utilizar una fuente de alimentación conmutada en este proyecto o corre el riesgo de dañar la tira de LED y el microcontrolador. Hay tres pines en el conector: tierra, 5v y un sensor que le permitirán determinar si algo está bien. Este tercer pin que está en el lado puede cortarse para facilitar el montaje. Asegúrese de perno asignación de prueba con un metro antes de quitar pernos. Flexión en el pasador inferior hacia atrás también hace algo de espacio adicional, simplificando el montaje.

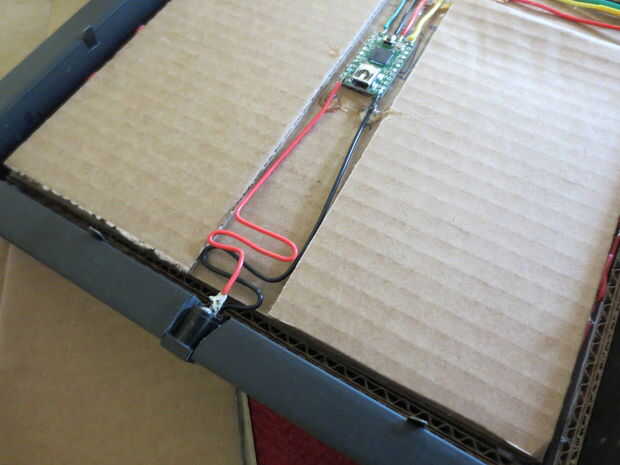

La última imagen muestra cómo el gato se cablea el Teensy. Las opciones de montaje se detallan más adelante, pero tenga en cuenta los lazos elásticos en el cable. Esto hace más fácil de desmontar para su modificación o reparación.
