Paso 2: preparación de la caja de sombra
- Colocar el vidrio antes de la vitela da un bonito acabado mate pero es menos durable y difícil de limpiar. ¿Como alternativa, colocar el vidrio delante de la vitela puede atraer huellas (mis compañeros de trabajo que es una pantalla táctil)?

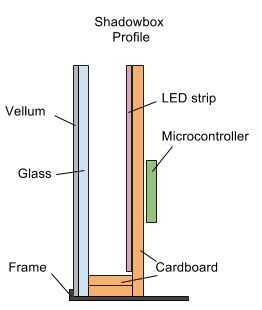

- La distancia entre las tiras de LED y la vitela establece el tamaño de los puntos proyectados. Más espacio puede ser visualmente más atractivo pero deje espacio para el microcontrolador.

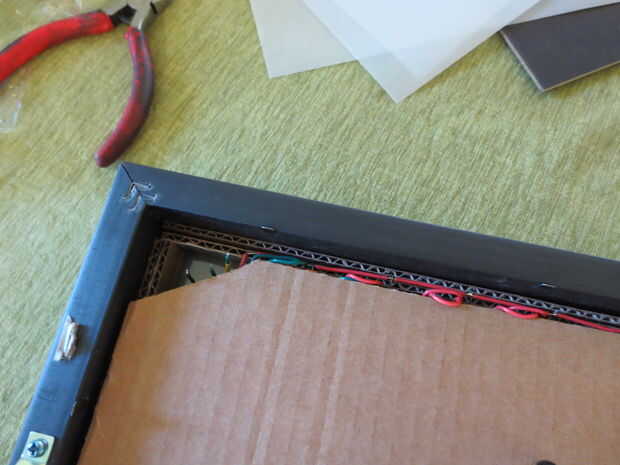

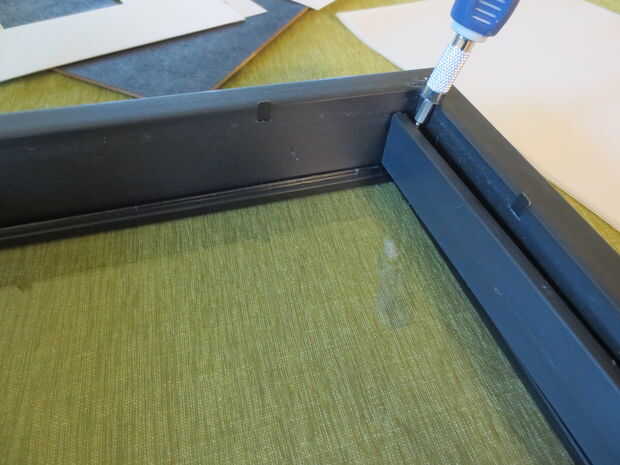

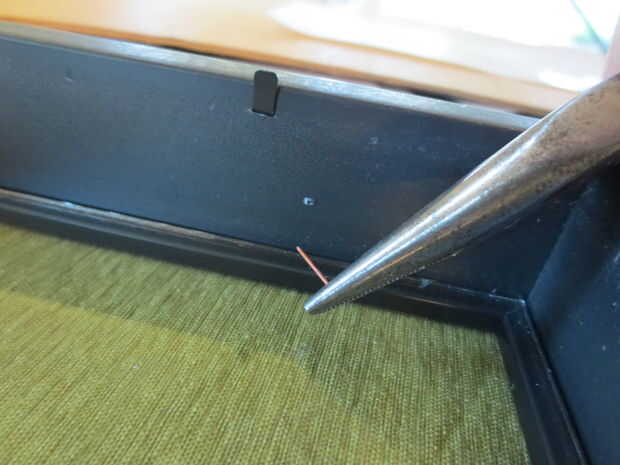

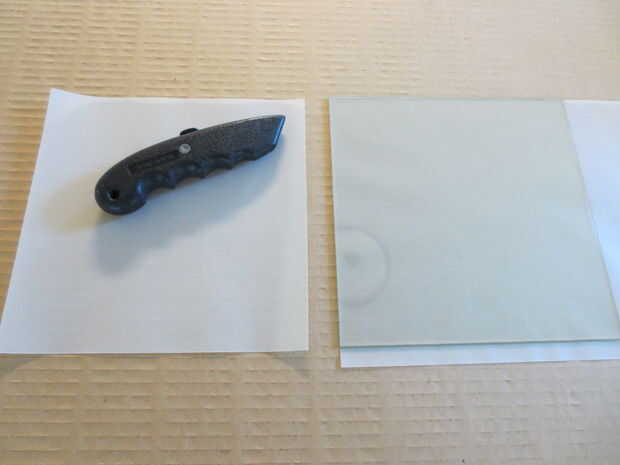

Comenzar a romper la caja para retirar el cristal. Esta particular caja tiene rieles de plástico fijados a los lados. Use un destornillador plano para sacarles suelta, luego quite los pines con unos alicates. Una vez que el vidrio es libre, usarlo como plantilla para cortar las hojas de vitela. Jugar con el número de hojas; la electrónica puede ser visible a través de una hoja, pero hojas adicionales atenuarán la luz. Elegí una hoja.

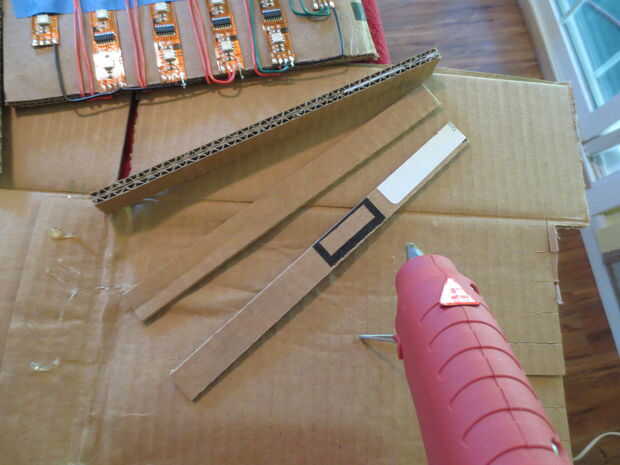

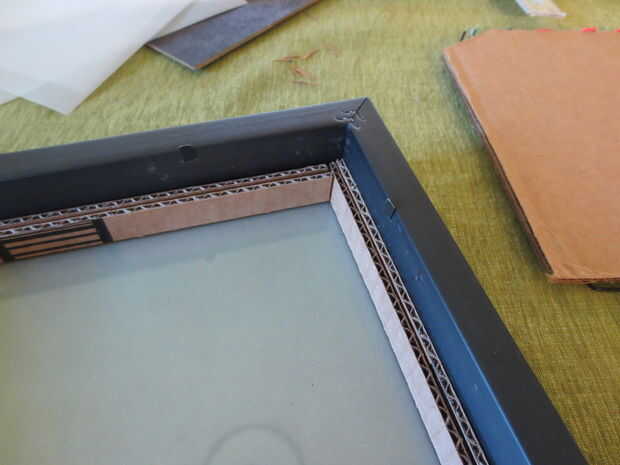

A menos que las tiras de plástico son el espesor correcto para separar el vidrio y LEDs, reemplazarlo con unas tiras de cartulina como en la imagen. No pegar en todavía; será más fácil abordar la toma de barril con el cristal es removido.

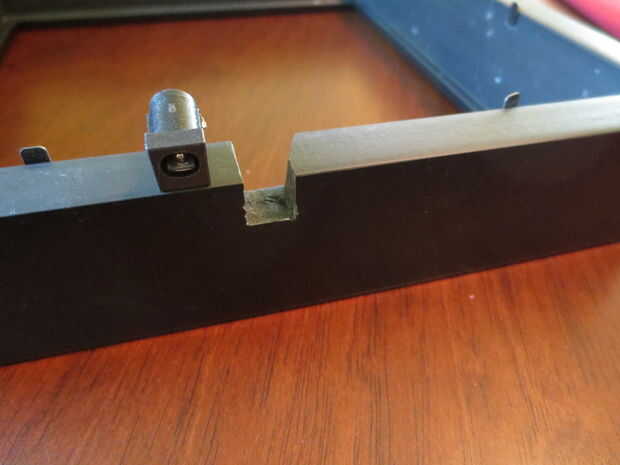

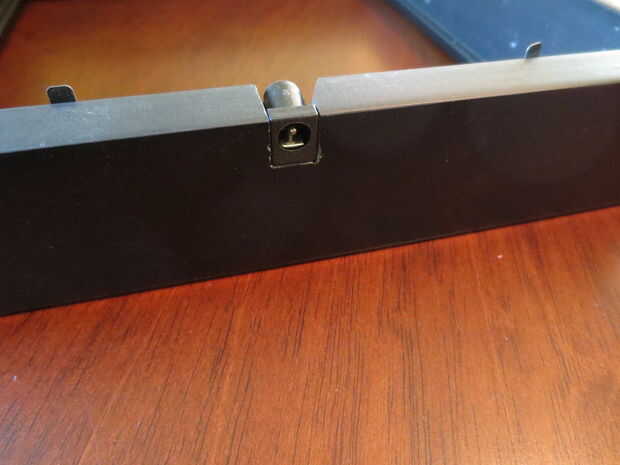

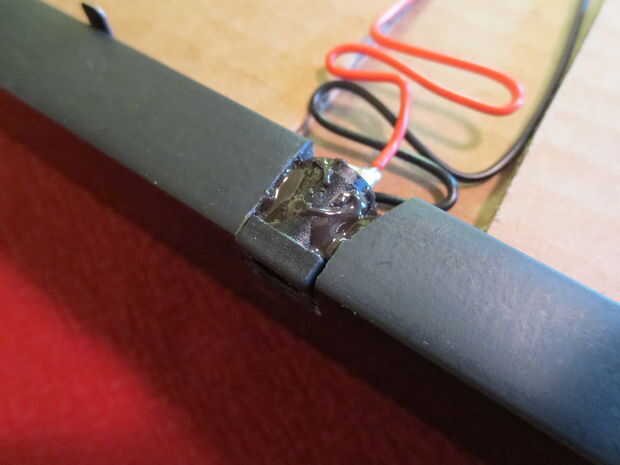

Este marco particular se compone de una carcasa de compuesto y plástico de espuma, lo que es fácil fácil para cortar con un cuchillo de la manía. Utilice herramientas apropiadas para su marco para cortar una muesca en la parte inferior central, sólo lo suficientemente grande como para sostener firmemente el conector de barril. Epoxy realizará a la toma en mucho mejor que el pegamento caliente.
Limpiar la carcasa y el vidrio, luego comenzar a armarla. Coloque la vitela y de cristal en la caja, luego virar en los espaciadores de cartón con pegamento caliente. Coloque los LEDs en la parte superior los espaciadores y mantenerlo en su lugar con pegamento caliente más. Finalmente cerrar apagado con el respaldo original de la caja de la sombra.

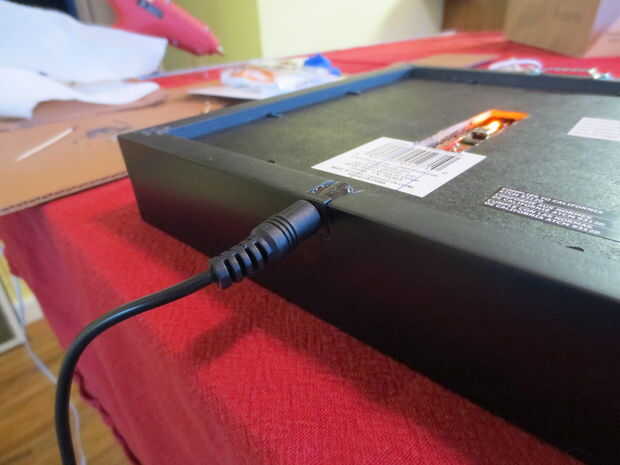

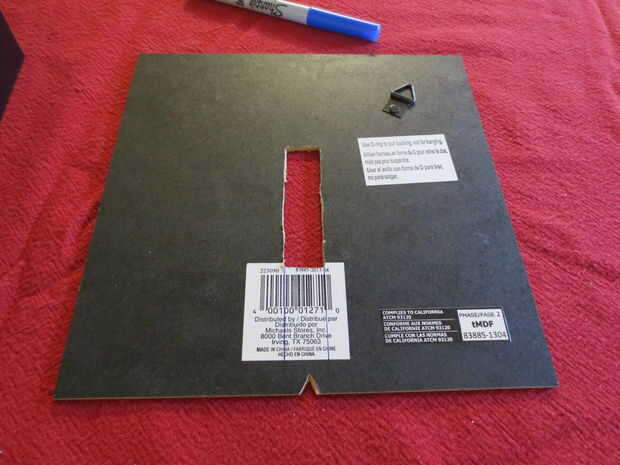

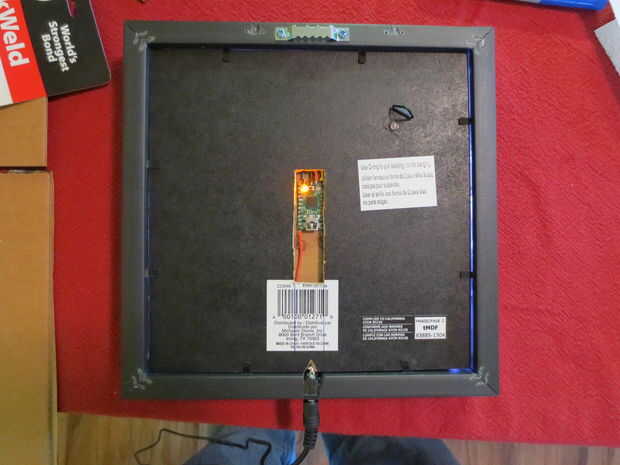

Si desea que la matriz sea fácilmente reprogramable, corte una ranura en la parte posterior para proporcionar fácil acceso al microcontrolador. Las dos últimas imágenes muestran el cuadro montado completamente.
