Paso 3: Conexión de botón

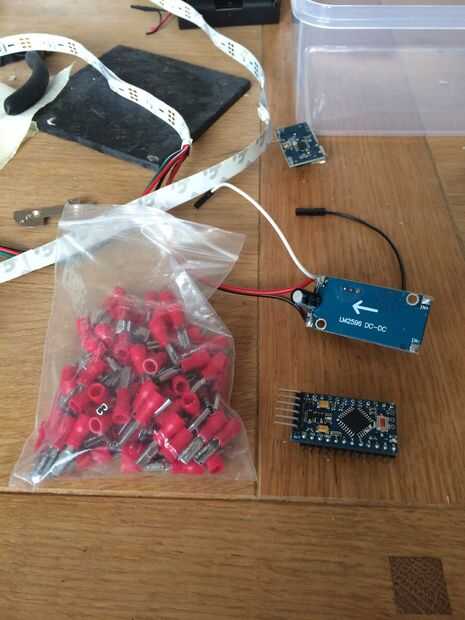

Originalmente trató de soldadura directamente en los pines de los botones pero encontré que esto no funcionó demasiado bien. Después volver seguido y quitar la soldadura de las uniones y compró un paquete de espada engarzado conectores junto con una herramienta opresora. el trabajo de conectores grandes aunque tengo que decir que no estaba impresionado con la herramienta, en la reflexión que deseo fui para una mejor herramienta de estilo ya que era un dolor para conseguir una buena conexión. El alambre que usé era de un viejo cable cat5. Si bien es solo para señales funcionó ok pero como es tan fina que no había mucho para prensar en. Compré un paquete de 100 conectores así que estoy listo para hacer una segunda o utilizar en otro proyecto.

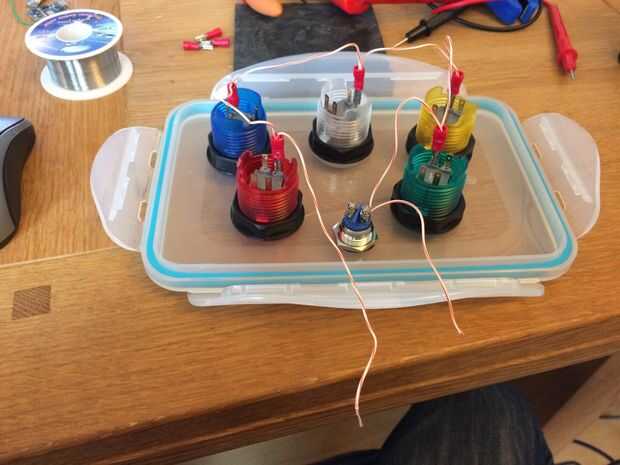

Había conectado una serie de cables en un lazo de conexión de dos en cada cable excepto la primera que tenía un solo cable. Esto se utilizará para las conexiones a tierra. Hubiera preferido colores diferentes prensar conectores de tierra y luego la señal de los cables pero no podría justificar el costo desnudar en mente vienen en paquetes de 100. Los dos últimos cables fueron conectados juntos y entonces un soldado a un conector de dupont lo enganche en una conexión a tierra en el Arduino. Un cable separado se compone con un conector de horquilla en un extremo y un conector de dupont en el otro extremo para conectar directamente a un encabezado en el mini pro.
