Paso 11: Audio modulada linterna
Aquí le damos un dos para uno de los proyectos. Empezar con la linterna no modificada de este instructable:

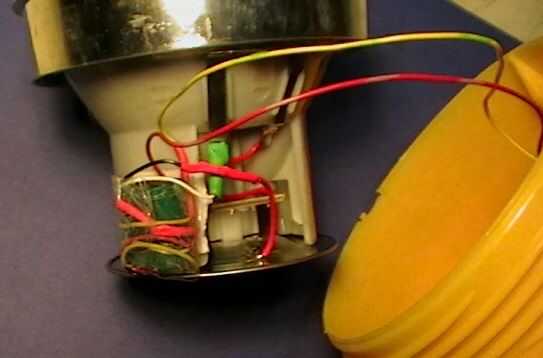

Este instructable muestra cómo tomar una linterna $5 y añadir una resistencia para dar un 300 plus hora tiempo (más del doble con una batería alcalina). Esta modificación audio te dará sobre el mismo tiempo pero también puede ejecutar audio que modular el haz de luz para la comunicación de onda de luz. RadioShack solía vender un 600 ohmios Transformador de 600 ohm (véase el cuadro 3, envuelto en cinta verde). La resistencia de la C.C. es unos 50 ohmios por lo que fue perfecto para limitar la corriente de esta linterna. Aquí está el enlace a un transformador que debe funcionar por cerca de $2:

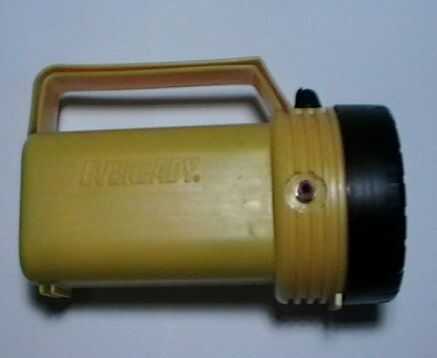

La toma de RCA está conectada a un lado (primario o secundario) del transformador. El otro lado está conectado en el circuito de la linterna en lugar de la resistencia del instructable. Auriculares / salida de audio nivel auricular funciona bien para modular la viga. El haz de luz puede transformarse nuevamente en audio con un circuito amplificador con cualquiera de los siguientes conectados al mismo: foto transistor, CD foto célula, célula solar. El transistor de la foto y la fotocélula CDS necesitan ser alimentado en el circuito de la misma manera que un elemento de micrófono de condensador de energía. La célula solar necesita un capacitor para bloquear el componente de DC de la señal de la célula solar. Un paso futuro en el Bloc tendrá un circuito que utiliza el chip de amplificador LM386 que funcionará bien. El Haz recibido de luz puede ser concentrado utilizando un lente o un espejo parabólico para aumentar la intensidad de la señal. Si el haz de luz está brillando en el lado de un edificio, la señal puede todavía ser recogida con un circuito amplificador y lente. Esto significa que el remitente y el receptor no es necesario que la línea visual. Para aumentar la distancia de transmisión puede que desee probar una fuerte señal de audio y una linterna más de gran alcance. Un preamplificador y un amplificador de audio en el lado receptor también agregará distancia utilizable.
Así tu luz flash muy útil puede ser utilizado para enviar silencioso, señales de radio frecuencia no.
