Paso 3: Escritorio superior mecanismo manivela por el microgenerador

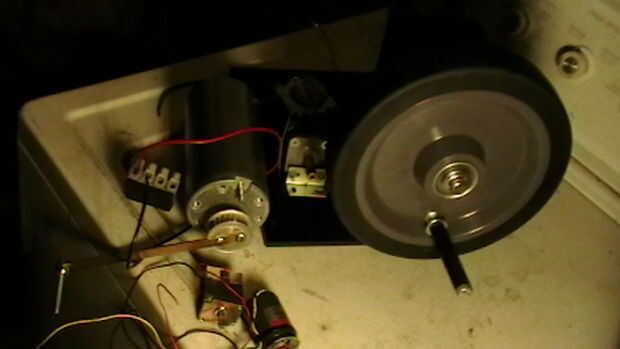

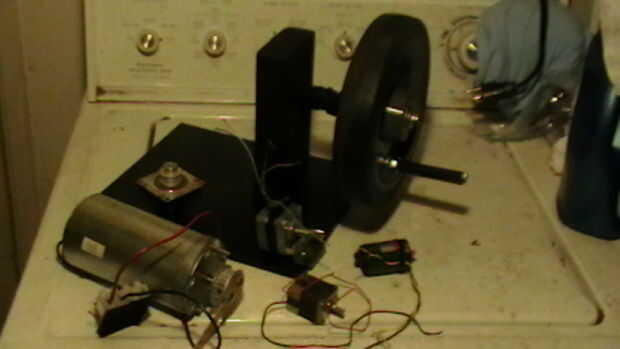

Hice algunas pruebas con la configuración que foto arriba para ver qué motores funcionaría así como un generador de diversos motores. El eje del motor o la polea en el eje del motor se hace para hacer contacto con la rueca. Todos los motores probaron trabajado pero no tan bien como me hubiera gustado que en algún momento en el tiempo que necesito para comprar una bicicleta de luz / generador kit y hacer más prueba. En última instancia, me gustaría ver qué tan bien esta configuración puede recargar uno de mis 400 farad condensador super linternas. He hecho algunas pruebas con un viejo motor de buffer piso C.C. con caja de engranajes planetarios. Es masiva. Mi recuerdo es que tengo el condensador hacia arriba la mitad cargada (la mitad fácil) en aproximadamente un minuto. Me gustaría hacer lo mismo pero con un menor tamaño configurado.
La construcción del mecanismo de manivela:
El poste de madera de 2 x 4 vertical se une con tornillos a través de los agujeros taladrados y avellanados. El eje de rueda 1/2 tiene una tapa que se hace para el extremo del eje de rueda que es martillado en. La rueda de 8"(con el cojinete sellado) se encuentren separada de lo post con tuercas plásticas de gran tamaño. También habría trabajado un tubo de PVC. El eje conecta al post aunque un agujero de tamaño insuficiente (fue martillado en) el tubo manija una PVC de diámetro pequeño con un perno a través de él. Montaje de la manija está conectado a través de un agujero en el cubo de la rueda (podría haber sido a través de los neumáticos sólidos). Hay las arandelas y las tuercas en ambos lados de la llanta apriete el tornillo a la rueda. Puesto que la rueda es de plástico duro denso sin mucha flexibilidad (más firme que un neumático de bicicleta) el montaje final tendría el generador del eje que hace contacto con la rueda desde arriba (posición 12:00). El generador unido a una estrecha pieza de madera y el otro extremo se une a la parte superior del poste con una bisagra pequeña por lo que el eje del generador puede montar libremente en la parte superior de la llanta. Se agrega un peso a la estrecha pieza de madera para facilitar el buen contacto entre el eje del generador y el neumático.
