Paso 11: El magia LED módulo del controlador

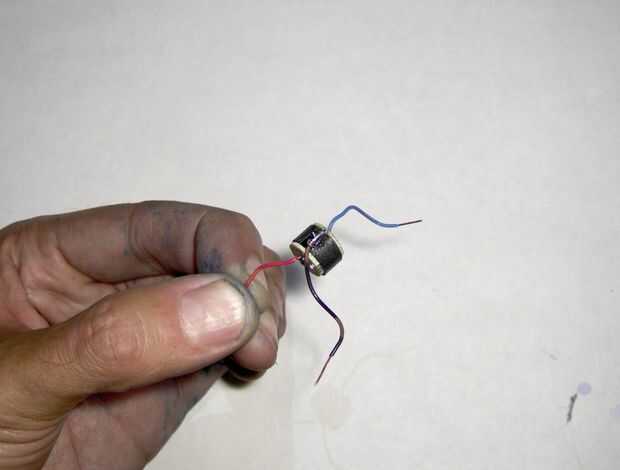

Uno de ellos etiqueta "Ven". Otra etiqueta "hacia fuera". Y la tercera, la etiqueta, "tierra".
En su anterior vida este módulo tenía una sola batería AAA y un interruptor, en serie, conectados entre Ven y de la tierra. También tenía un LED blanco conectado entrea y tierra.

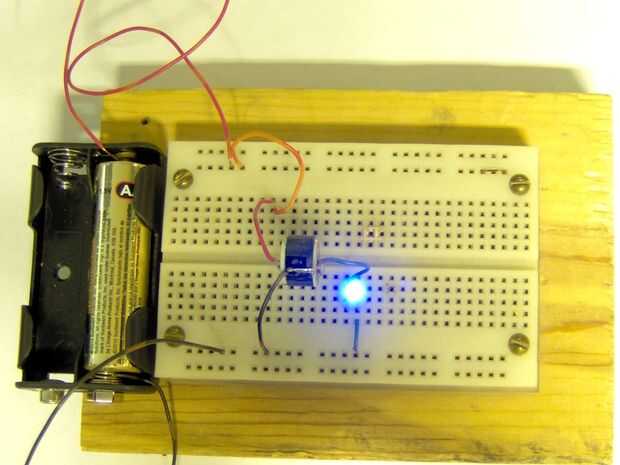

Al obtener este módulo ejecutando de nuevo, usando esencialmente el mismo circuito es, en la linterna. Sólo esta vez el circuito está construido sobre una placa de prototipos. Esto se muestra en la segunda foto.

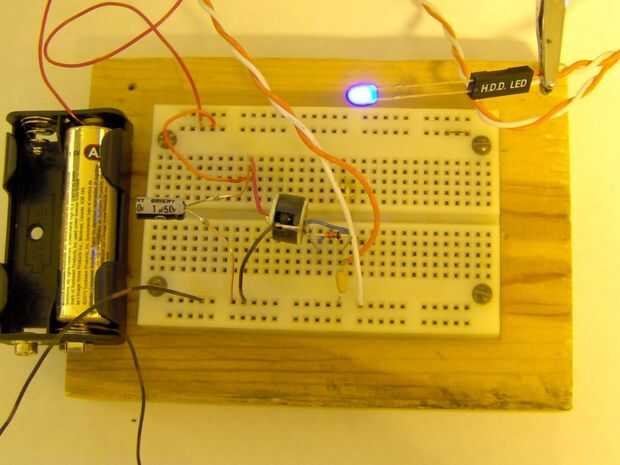

En la tercera foto, puedes ver que he añadido un número de componentes. El cambio más visible es que he puesto un diodo y un capacitor de 0.1 uF donde el LED solía ser, y ahora el LED se conecta en paralelo con este cap de 0.1 uF, pero por medio de un par de cables largo grandes. También he colocado un condensador de uF 1 entre Ven y de la tierra.
La razón de estos componentes adicionales es debido a que el circuito lo he planeado, tiene algunos cables, y el conductor rápido, produce señales de alta frecuencia no quieren correr a través de cables. El diodo y 0.1 uF capacitor forman un rectificador de media-onda y filtro, y tengo esperanzas de que la corriente que fluye esta tapa de 0.1 uF a mi LED-a-a - largo-par-de-cables, es sobre todo CC. Se va ser si 0.1 uF es grande comparado al período (frecuencia inversa) que este dispositivo está funcionando.
Es la tapa de uF 1 en Ven allí porque quiero Ven ser algo estable, aunque está siendo impulsado por el animoso interruptor conectado a una aguja se levanta y del papel del Gita por alguien garabatos.
De todos modos, es lo que se trata. El circuito en la protoboard en la tercera foto, es el mismo circuito que se muestra en el diagrama del circuito en el paso 8 y el mismo circuito que entra en el producto terminado.
