Paso 12: Juntándolo todo

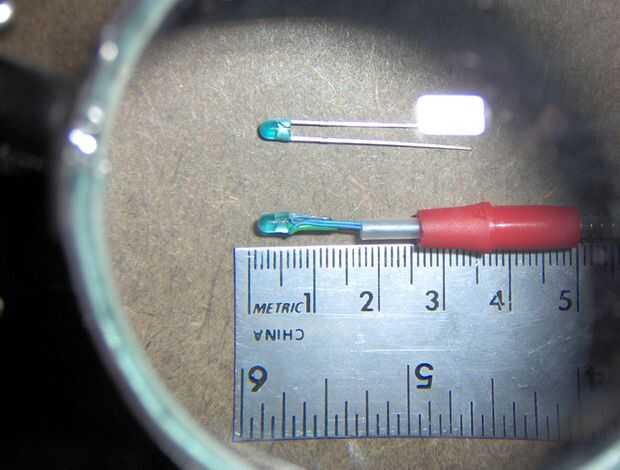

La primera imagen aquí muestra un LED azul Virgen, al lado de uno que ha tenido su lleva recortado y en forma de modo que puede ser presionado en la varilla de plástico que solía ser un cartucho de tinta.

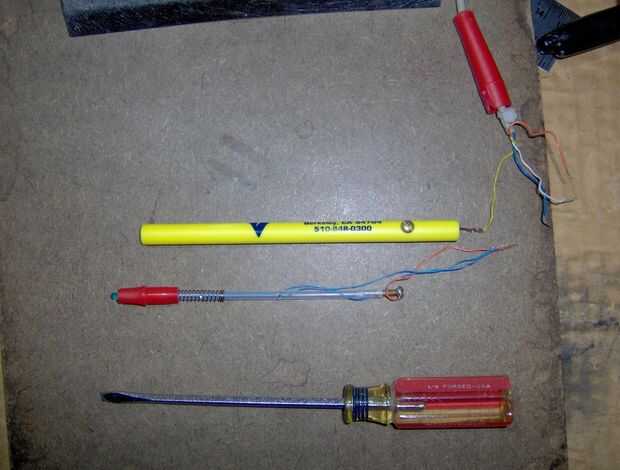

La segunda foto muestra lo que el eje de la realidad parece: en un extremo y un contacto de interruptor tornillo de latón en el otro extremo. Los cables de calibre fino (30 AWG) azul van al LED. El interruptor de contacto, en el eje, tiene un cable naranja soldado a él.

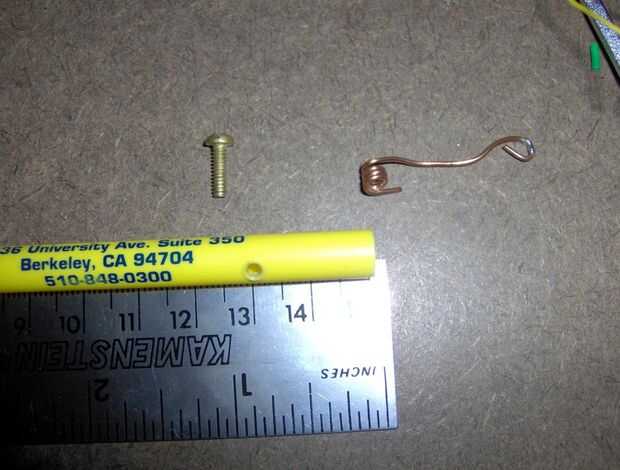

La tercera imagen muestra algunos detalles de lo que parece el otro contacto del interruptor.

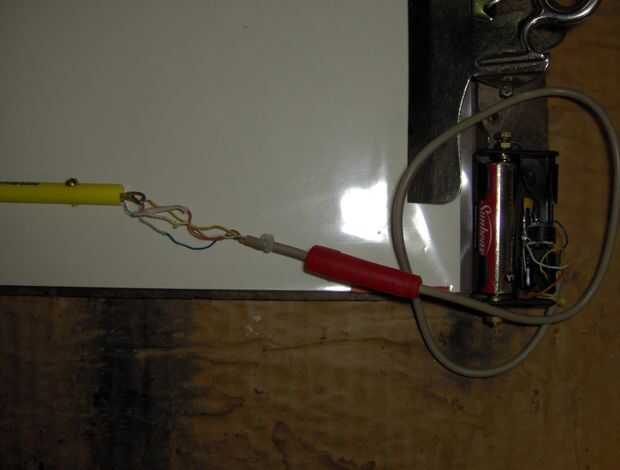

El cuarto cuadro muestra el sostenedor de batería del AA, que ha sufrido un cambio de imagen seria demasiado. Su sido convertida de un titular de AA de 2 células, en sólo un soporte de 1 célula, y el espacio vacío se utiliza para sujetar el módulo controlador de LED y otros componentes. También visible en el cuarto cuadro son conexiones a la pluma de emisión de luz. Estas conexiones, aisladas con cinta de enmascarar, se cubrirá por el casquillo de la pluma cuando esté en uso.

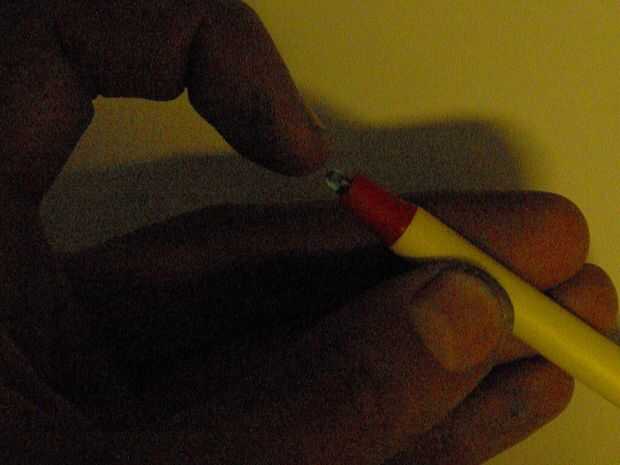

El cuarto y quinto cuadros me muestran pruebas del interruptor. Sólo una fuerza muy pequeña contra la LED/de la aguja es necesaria para hacer luz.
Como se describe en el paso 8, la fuerza que realmente estoy presionando contra proviene de una pequeña sección de la primavera, que siempre trata de que el eje hacia adelante y abrir el interruptor.
