Paso 8: Los planes para una pluma de emisión de luz

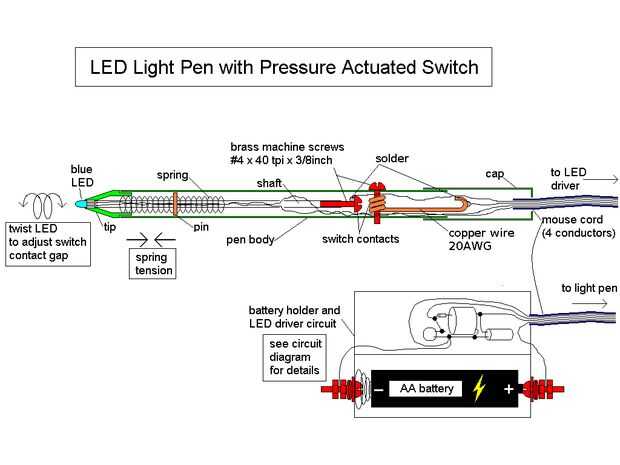

La primera es una vista seccional de las interioridades de la pluma de emisión de luz, explicando el mecanismo del interruptor dentro de la pluma.
Básicamente es una sección de ese resorte bajo tensión. Está atrapado entre la "punta" de plástico, y un "pin" pegado a través del eje. El eje se une a la LED/de la aguja en su extremo izquierdo y un interruptor de contacto en su extremo derecho. La tensión del resorte es siempre tirando el eje hacia adelante y tirar el interruptor abierto. La única vez que el interruptor se cierra es cuando el LED se presiona contra el papel de Gita. Empuja el eje en el cuerpo de la pluma y se cierra el interruptor.

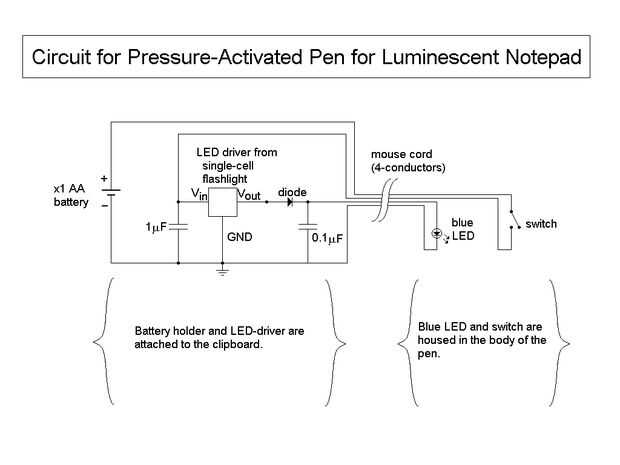

El segundo diagrama que se adjunta a este paso es un diagrama del circuito. El más misterioso es el pequeño tres terminales "caja negra" que es el circuito del conductor del LED. Los tres terminales he etiquetado VenVhacia fueray tierra. Y está bien si esa parte sigue siendo un poco misteriosa. Tirando de ese módulo de una sola célula estándar, linterna LED, me salvó un montón de trabajo y dio este juguete la elegancia de ser alimentado por una batería AA! Creo que es sexy! No te interese el hecho de que hay cuatro cables corriendo hacia adelante y hacia atrás, entre el portapapeles y la pluma, pero el ratón-cable de 4 conductores es perfecto para eso!
También quizás se pregunte acerca de los componentes extras he añadido, dos capacitores y un diodo, y los hay que son para una buenas razones, que prometo será explicado en los pasos 10 y 11.
