Bloque calentador monitor/probador de la corriente (2 / 5 paso)

Paso 2: Herramientas y materiales

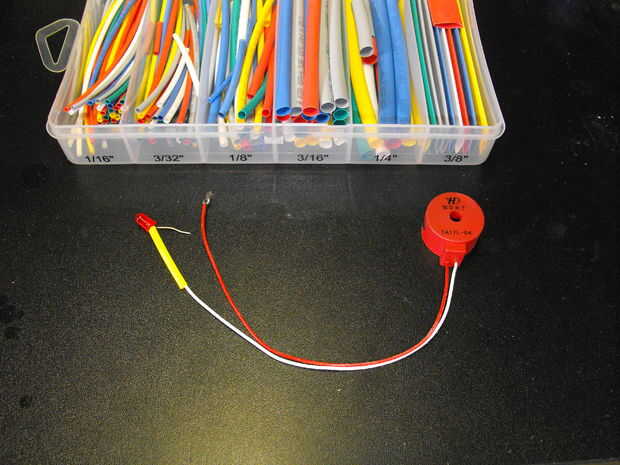

Parts:

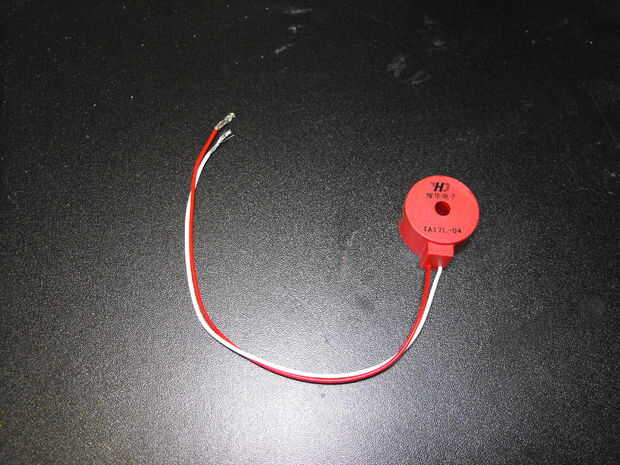

1. actual transformador 2000: 1.  Encontré este en Ebay por aproximadamente Cdn $8,00. con envío gratuito. Salidas 10 mA con una carga de 20 amperios.
2. rojo LED. Nada especial solo su estándar.
3. 2 piezas de calor tubo de 1 pulgada de largo de contracción.
4. un poco de soldadura.

* Opcional: Si usted está preocupado sobre el PIV del LED usted puede poner un diodo normal en paralelo pero invertido de polaridad para la desviación de la tendencia invertida de su LED pero he probado esta configuración para una carga inductiva bastante alta y no encontré problemas. El transformador de corriente está funcionando básicamente como una fuente de corriente constante para que el LED no tiene problemas de manejo de los 10 mA.

Herramientas:
1. soldador.

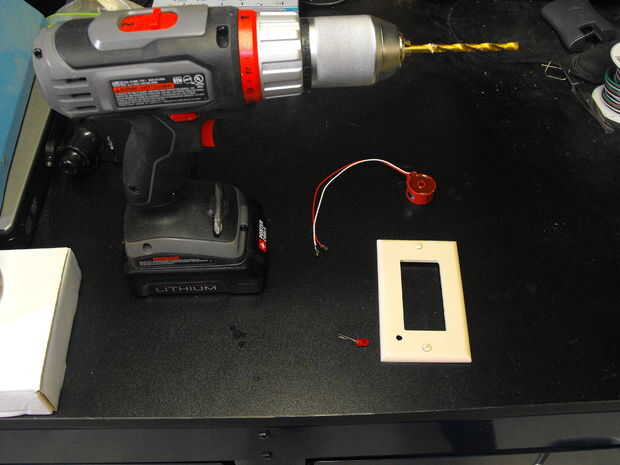

2. taladro y broca de 3/16 de pulgada o a LED. Compruebe primero en algunos restos de madera antes de taladrar la placa del interruptor.
3. pistola, secador de pelo o algo caliente para la tubería del encogimiento del calor.
